五级伸缩固定安装灯杆结构设计

　　这款五级伸缩式固定安装灯杆，核心面向户外临时作业、应急部署、场地周界监控等需要快速搭建高位承载平台的场景，区别于常规固定式灯杆的不可调节属性，它通过多节套管嵌套的伸缩结构，兼顾了运输收纳的紧凑性与作业状态的高位覆盖需求，在野外勘探、工地临时照明、赛事活动临时布点、抢险救灾现场的设备架设场景中，能省去复杂的立杆焊接、混凝土基础浇筑流程，仅需将底座固定在稳定承载面即可完成部署。

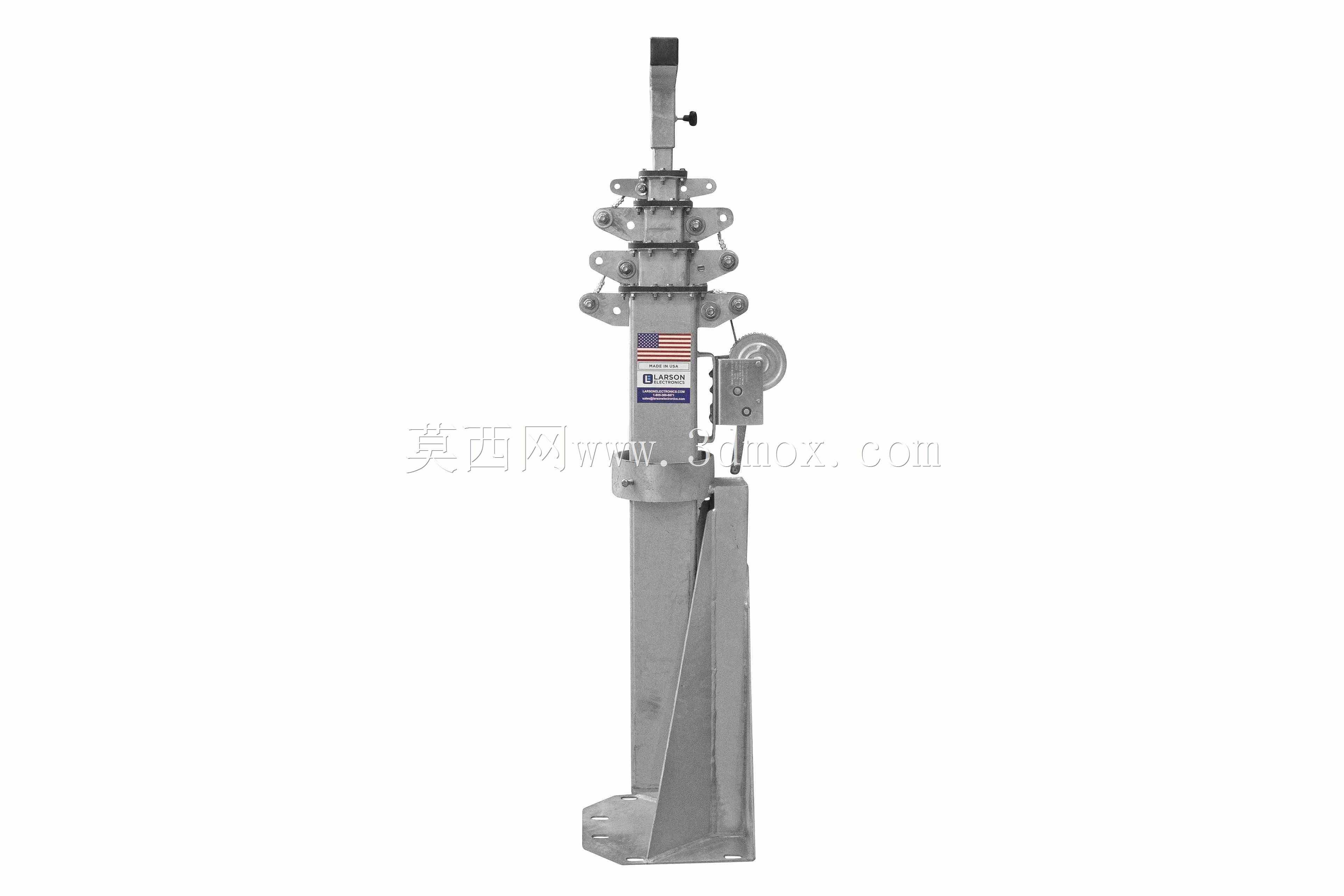

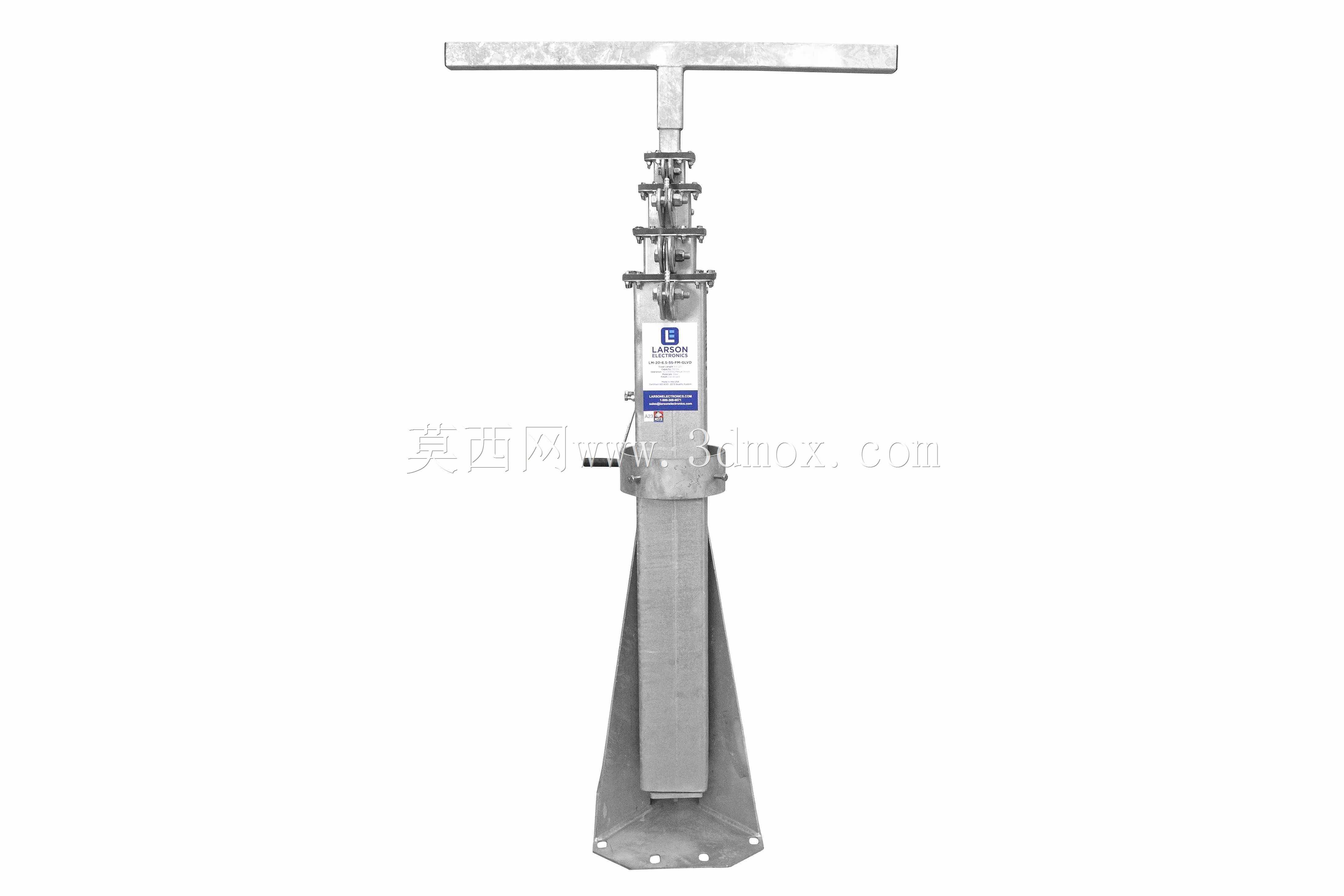

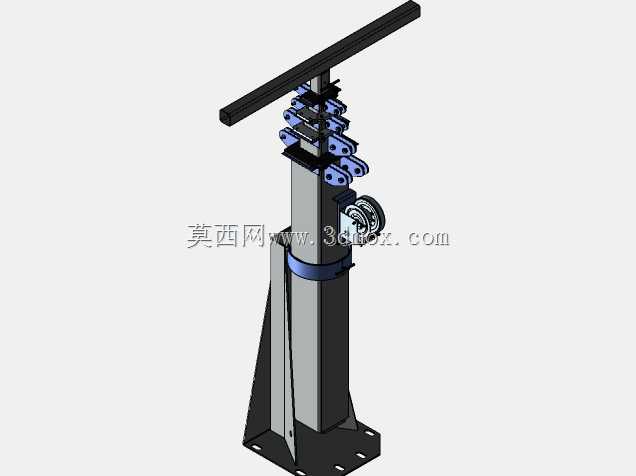

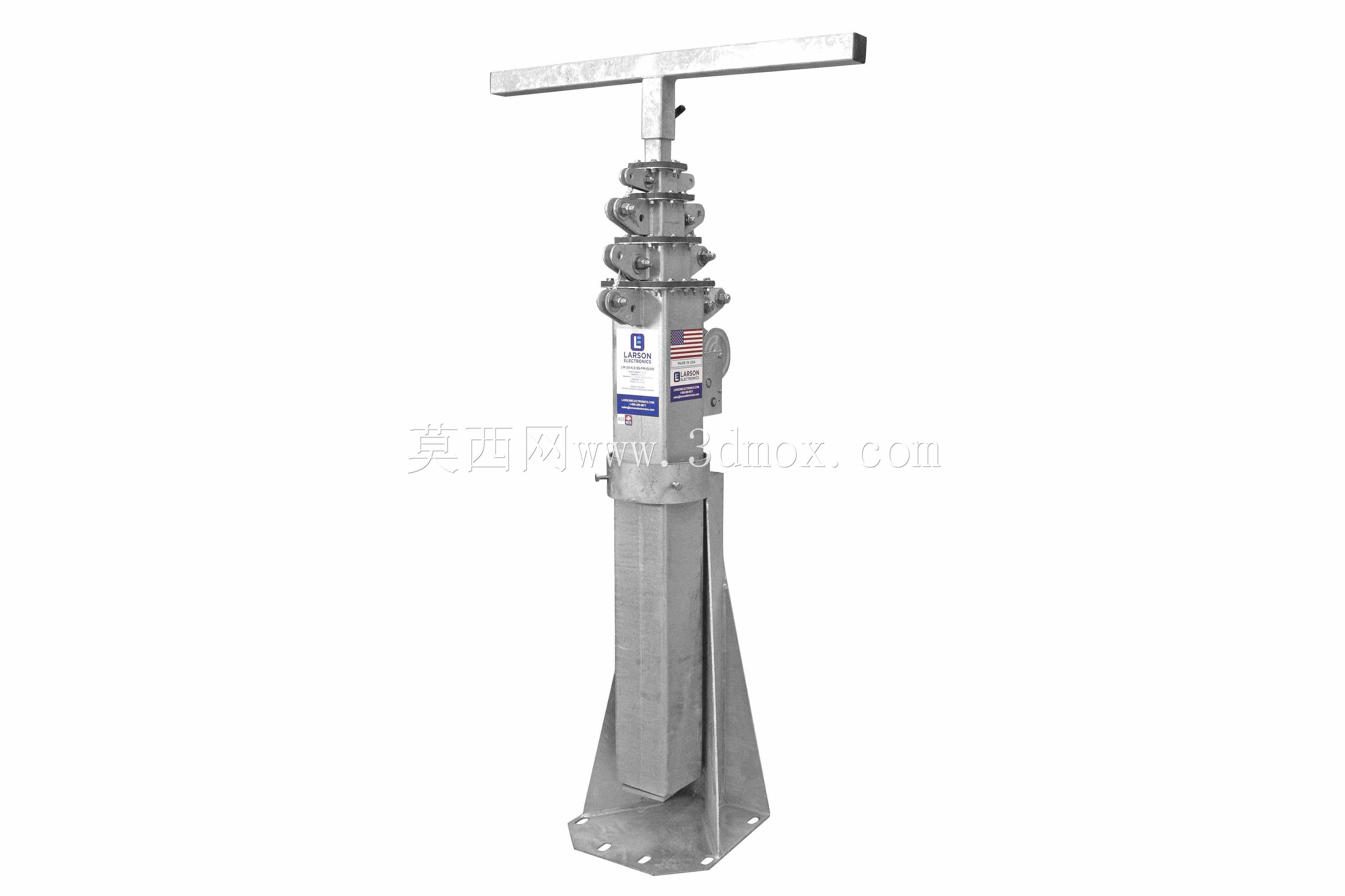

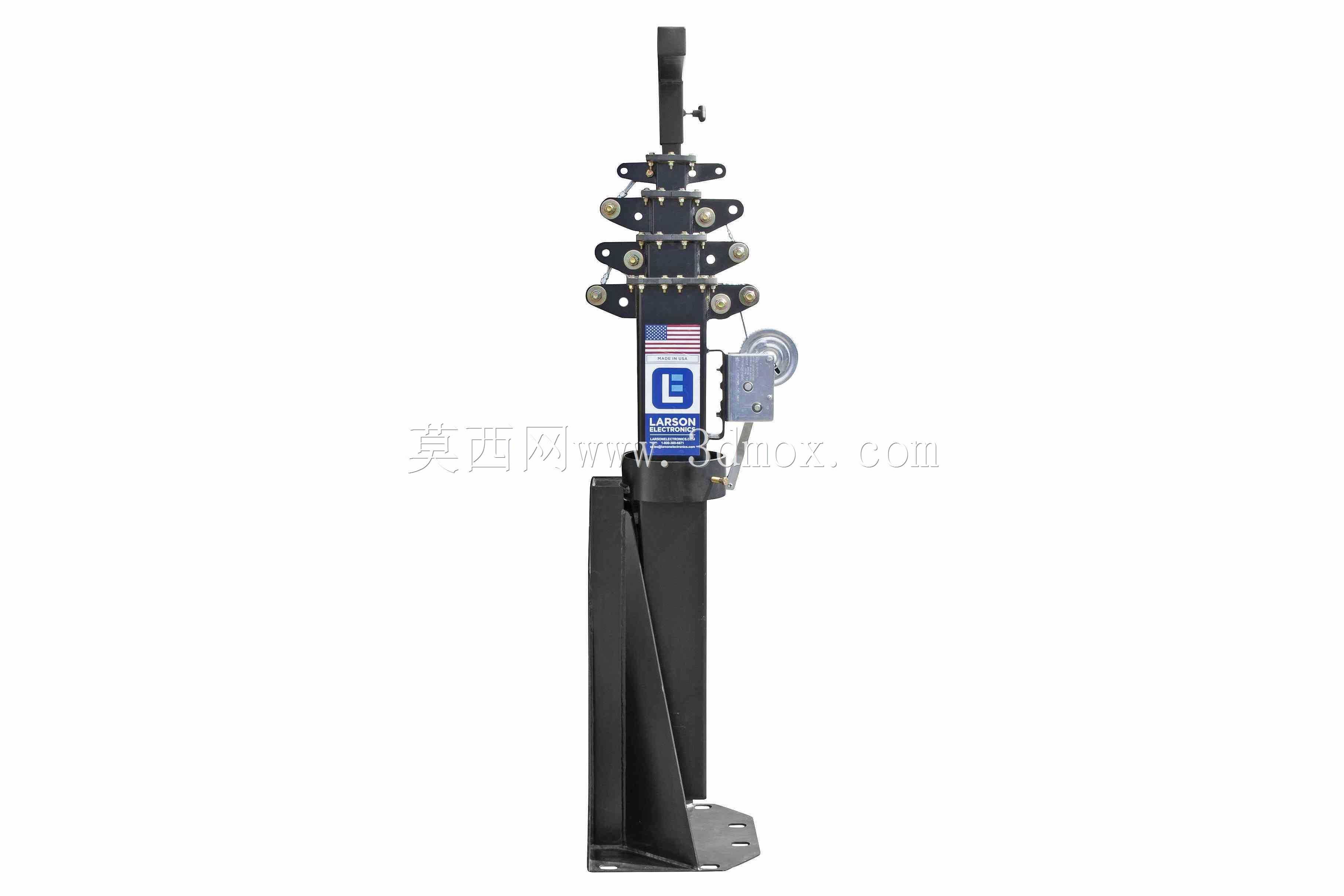

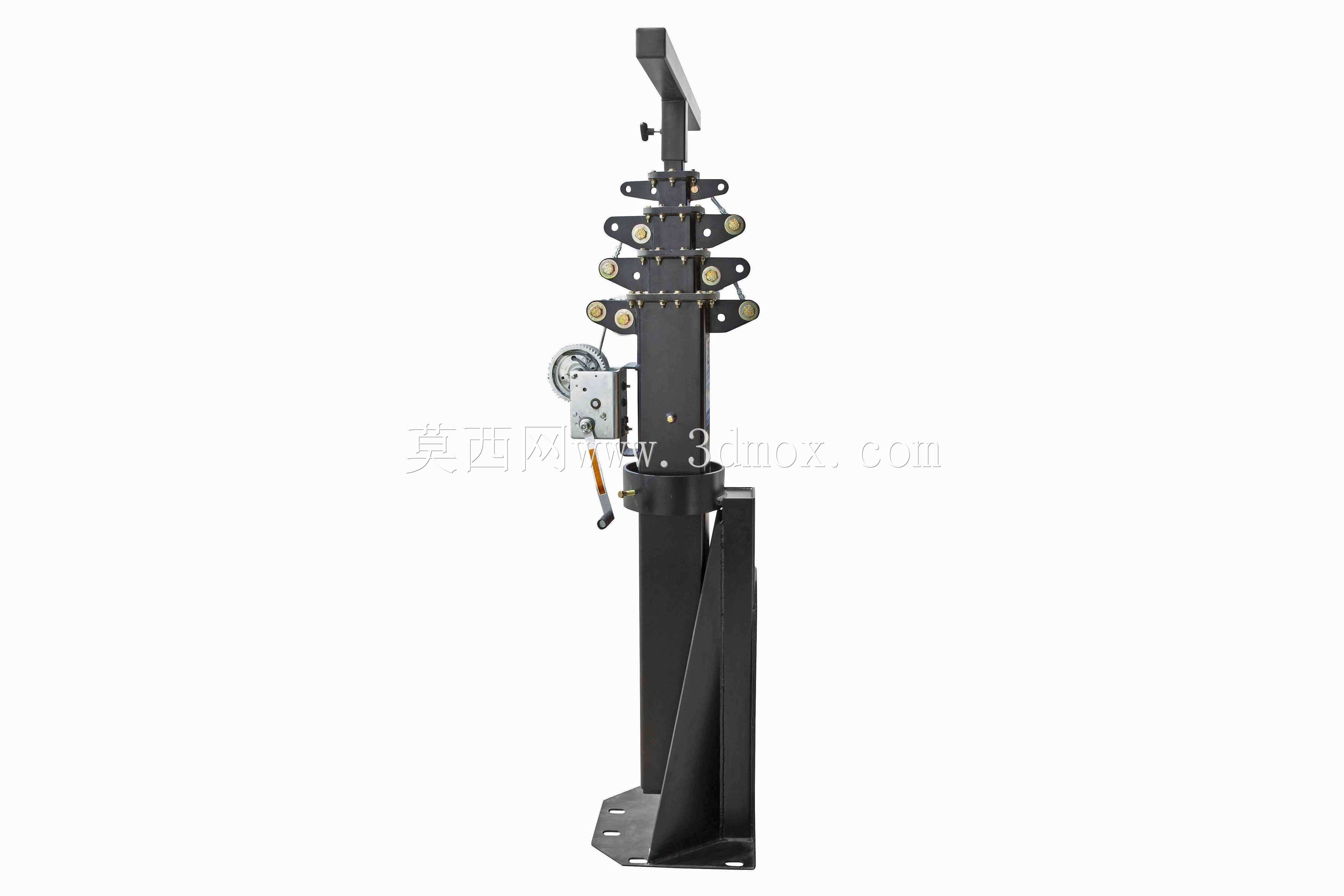

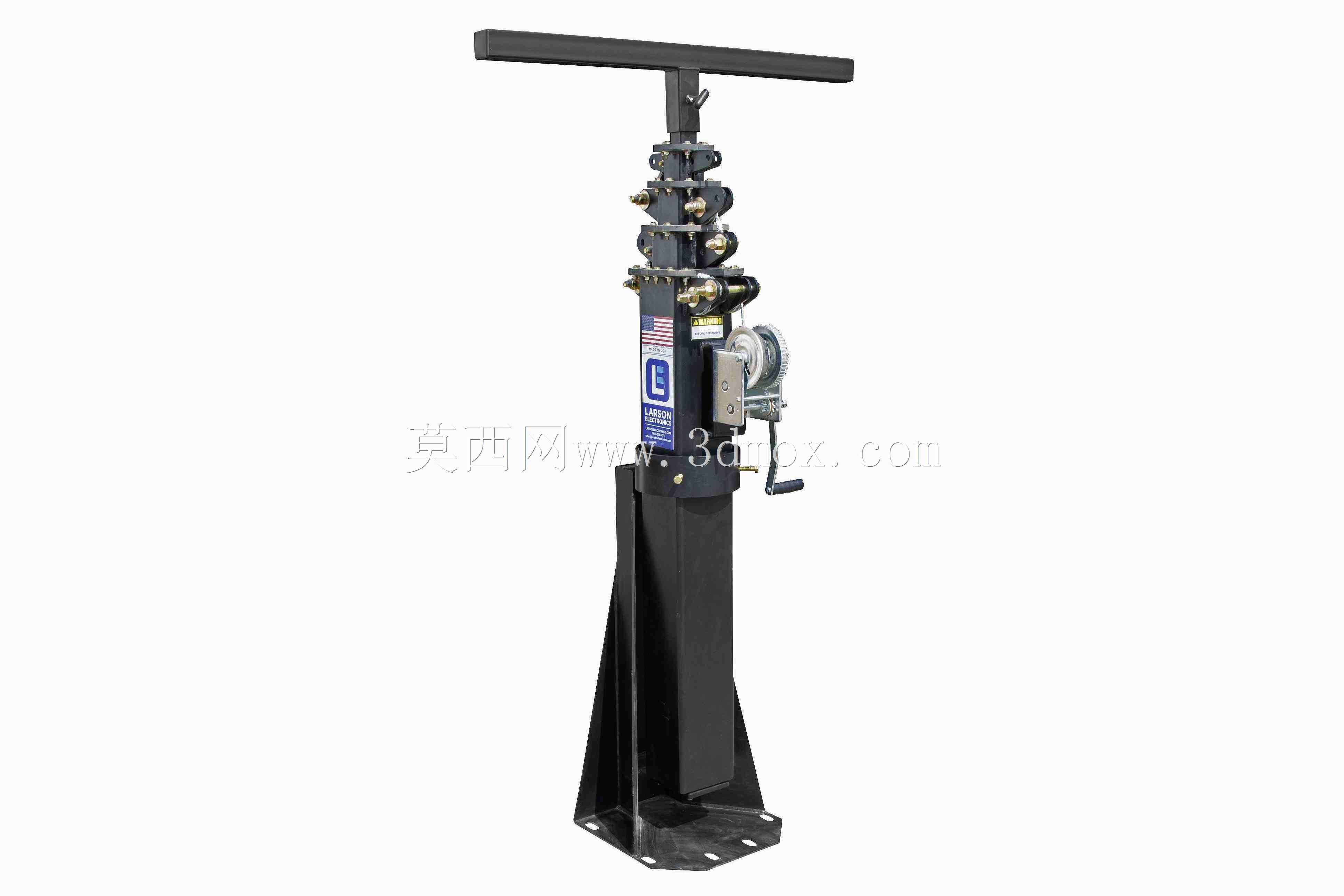

　　从结构设计逻辑来看，整套桅杆采用方形钢管逐级嵌套的形式，每节套管之间预留了足够的重叠配合长度，避免伸出后出现悬臂过长导致的刚度不足问题，最下方的底座段采用厚壁方形钢管制作，底座安装板为整块钢板裁切而成，预先加工了六个固定螺栓孔，适配常规的化学锚栓、膨胀螺栓或者车载平台的预装螺孔，安装时无需现场二次打孔，直接对齐孔位锁紧即可保证底座的连接强度。驱动伸缩的机构采用侧装式手动绞盘，搭配镀锌钢缆传递拉力，绞盘自带自锁棘轮结构，当桅杆伸展到任意高度时，棘轮会自动锁止，不会出现钢缆打滑、杆体自动回落的问题，操作时仅需单人摇动摇把即可逐节抬升杆体，收回时反向操作绞盘，配合杆体自重即可平稳逐节收缩，整套传动结构没有外露的易损齿轮，户外使用时能减少沙尘、雨水对传动部件的侵蚀。

　　杆体顶部预留了通用安装平台，平台上加工了标准规格的安装螺孔，除了固定照明灯具之外，也可以搭载监控摄像头、小型通信天线、环境监测传感器等设备，不需要额外加工转接支架。当杆体完全伸展到最大高度时，顶部平台可以覆盖半径数十米的照明或者信号采集范围，杆体自带360度旋转的限位结构，松开锁紧手柄后可以手动转动整根伸出的杆体，调整顶部设备的朝向，调整到位后扳动手柄即可锁止，避免大风天气下杆体随意转动。完全收缩状态下，整根杆体的长度仅为最大伸展高度的三分之一左右，运输时可以直接固定在工程车辆的货箱侧面或者车顶架上，不会超出车辆的限高限长要求，不需要额外的超长运输资质。

　　表面处理采用亮蓝色粉末静电喷涂工艺，涂层厚度均匀，在沿海高盐雾、工业厂区高腐蚀的环境下，也能长期避免杆体生锈，同时醒目的蓝色也能在作业现场起到警示作用，避免过往车辆、设备碰撞到杆体。结构设计时充分考虑了风载工况，当杆体完全伸展、顶部搭载额定重量的设备时，可以承受125英里每小时的风速而不出现明显的弯曲变形，每节套管之间都设计了专用的导向制动系统，当遇到强风冲击时，套管之间不会出现异常晃动或者相对窜动，保证顶部设备的稳定性。各节杆体的壁厚根据受力位置做了差异化设计，最下方受力最大的底座段管壁最厚，往上逐节适当减小壁厚，在保证整体结构强度的前提下尽可能降低整杆的自重，单人即可完成安装、伸缩、收纳的全部操作，不需要额外借助起重设备。杆体侧面还预留了线缆走线的固定卡扣，顶部设备的供电线、信号线可以顺着杆体侧面固定收纳，伸缩过程中不会出现线缆被夹断、拉扯的问题，所有的活动连接位置都加装了自润滑轴套，长期反复伸缩也不会出现卡滞、磨损异响的问题，日常维护仅需定期在绞盘转动位置加注少量润滑脂即可，没有复杂的保养要求。
