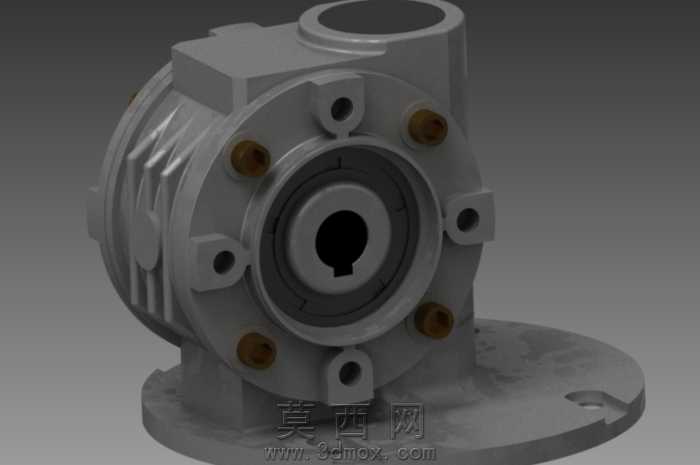

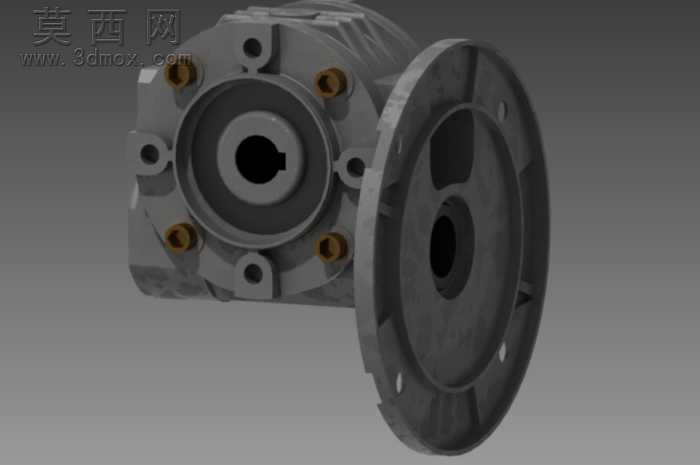

本作品为适配电机使用的蜗轮蜗杆减速机三维建模成果,建模过程严格遵循机械传动设计规范,先从核心传动副的参数匹配入手,确定蜗杆头数、蜗轮模数、传动比等核心参数后,依次搭建输入轴、输出轴、蜗轮蜗杆啮合副、壳体、安装法兰、底座等全部零部件的三维特征。建模时对壳体的散热筋结构做了精细化处理,每一条散热筋的拔模角度、厚度、间距都按照实际铸造工艺要求设置,保证模型可直接对接生产工艺环节;对输入输出端的轴承安装位、油封槽、键槽等配合特征,严格按照公差配合要求做了尺寸约束,避免出现装配干涉问题。渲染阶段采用金属哑光材质模拟壳体的铸铝质感,对连接螺栓部位做了铜色材质区分,还原实际产品的紧固件外观,啮合部位的齿面做了轻微的高光处理,突出传动副的加工精度特征;整体渲染采用侧上方柔光打光,既清晰展现壳体外部的安装孔位、法兰定位结构、底座安装槽的细节,也能通过光影层次体现内部传动结构的布局合理性。设计思路上优先考虑与标准电机的适配性,输入端法兰的安装孔位、轴孔尺寸完全匹配常用系列电机的输出端标准,可直接实现与电机的同轴对接,无需额外加工转接件;输出端采用带键槽的空心轴设计,可直接套入负载轴,简化用户的安装流程。壳体采用一体化铸铝结构设计,既保证整体结构刚性,又通过外壁的散热筋增大散热面积,满足长时间连续运行的散热需求;底部的安装底座设置了长圆形安装孔,允许安装时做小范围的位置调整,降低现场安装的对位难度。所有零部件之间的装配关系都做了实际的运动约束模拟,可在三维软件中直接模拟输入轴转动带动蜗轮减速后从输出轴输出的完整传动过程,验证传动比的准确性和传动过程无卡滞、无干涉,模型的所有特征都保留了参数化编辑属性,可根据不同的功率、传动比需求快速调整对应尺寸,衍生出不同规格的同系列减速机模型,大幅提升同系列产品的设计效率。
- 上一篇:单级减速6:1传动变速箱结构设计
- 下一篇:立式磨机配套减速机三维结构设计
- 全部评论(0)
- 模板大小: 2.36 MB
- 售价:10金币
- 下载次数: 1
- 系统要求: Autodesk Inventor2014,效果图,其它,
- 软件分类: 减速机
