带操作平台及附属装置的工业储罐

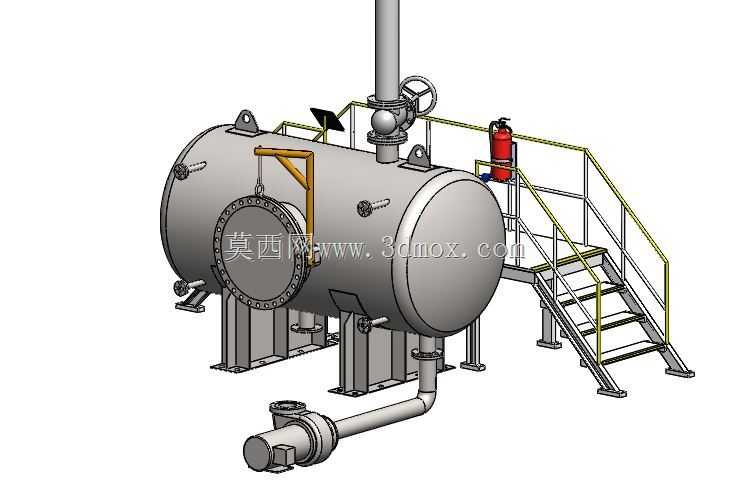

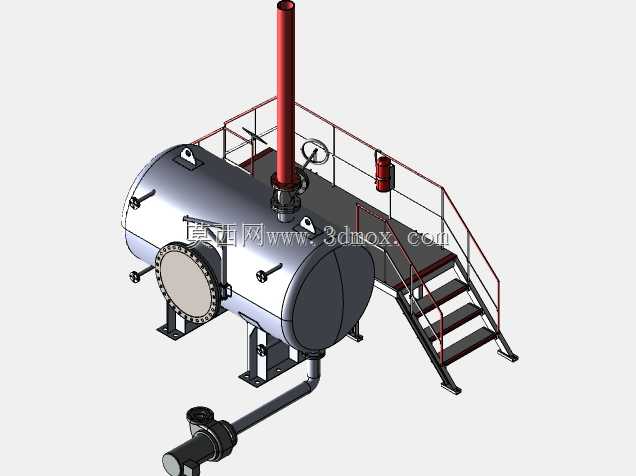

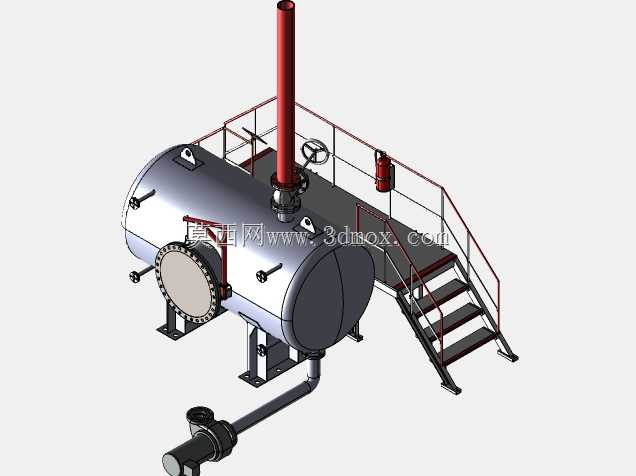

　　在化工、食品加工、油气储运等多个工业生产场景中，这类带操作平台的卧式工业储罐是物料暂存、工艺缓冲环节的核心承压静置设备，区别于立式储罐的高位布置，卧式结构更适配车间内层高受限、物料进出需要低位对接管线的工况，尤其适合中小型生产线的中间物料存储，不需要额外搭建过高的支撑结构就能完成进料、出料、取样、检修全流程操作。从实际功能来看，罐体本身作为承压存储单元，可根据存储介质特性调整内壁防腐涂层、壁厚参数，顶部配置的闸阀组分别对接进料管线、放空管线、安全泄压装置，手轮式阀门的布置高度刚好匹配操作平台的站立面，操作人员站在平台上不需要额外登高就能完成阀门启闭、开度调节，不需要借助移动梯具就能完成日常巡检，大幅降低日常操作的坠落风险。

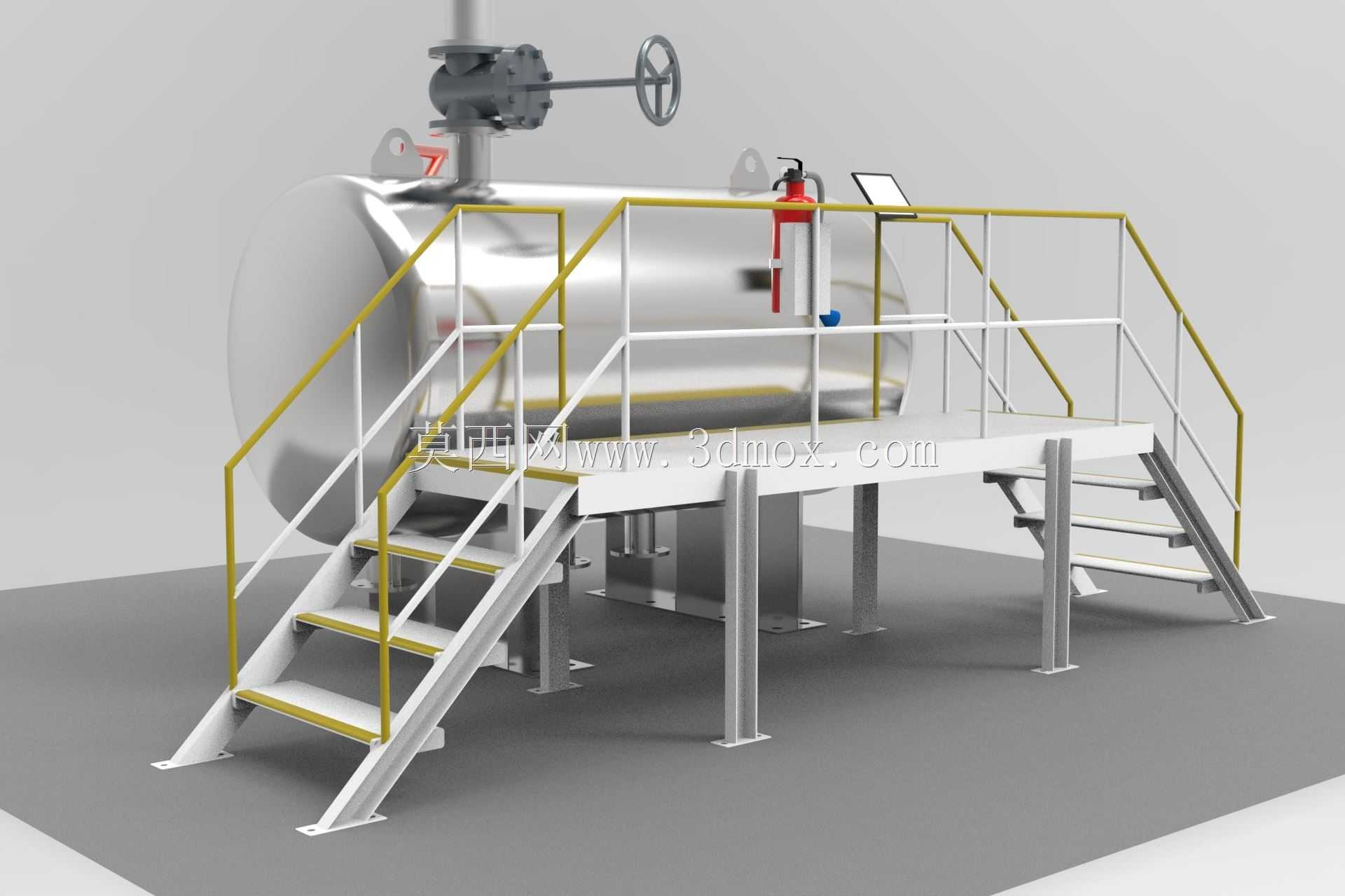

　　配套的双侧爬梯与操作平台采用一体化焊接结构设计，平台护栏做了黄白双色的安全标识区分，黄色扶手部分采用圆管弯折成型，所有焊接位置都做了圆角打磨处理，避免尖锐棱角划伤操作人员，平台踏板采用防滑花纹钢板，即使在有介质泼溅的工况下也能保证踩踏摩擦力，爬梯踏步的高度差控制在180mm以内，符合工业操作梯的人机工程要求，上下通行时不会出现步幅过大的疲劳感。设计阶段首先确定的是罐体的安装支撑边界，四个支腿的底面落在同一安装基准面上，支腿底板预留了地脚螺栓安装孔，可直接通过膨胀螺栓固定在硬化混凝土地面上，不需要额外做大型混凝土基础，安装时的水平度调整可通过支腿底部的调整垫片完成，整体设备的安装外轮廓边界要预留出双侧爬梯的通行空间，阀门操作侧要预留至少1.2m的操作检修空间，避免管线布置后出现操作空间不足的问题。

　　罐体顶部附带的灭火器、操作显示终端是根据现场安全规范与自动化监控需求配置的附属装置，灭火器固定支架直接焊接在护栏立柱上，取用路径无遮挡，出现初期火情时操作人员可在3秒内取到灭火器材；显示终端支架可调整俯仰角度，实时显示罐内液位、压力、温度参数，不需要操作人员爬到罐顶读取仪表数值。从结构建模的细节来看，罐体的椭圆封头采用标准冲压封头尺寸，筒体与封头的焊接坡口做了1:1的细节还原，阀门的手轮、阀杆、法兰连接螺栓都做了等比例建模，护栏的连接节点、爬梯的踏步与梯梁的焊接位置、支腿与罐体的加强筋板都没有做简化处理，可直接用于生产车间的布置仿真、操作培训课件制作，也可作为同类储罐设计的参考蓝本，调整罐体容积、支腿高度、平台宽度参数就能快速衍生出不同规格的同类型设备模型。

　　这类带一体化操作平台的储罐，相比单独罐体后期加装爬梯平台的方案，整体结构刚度更优，现场安装工作量减少40%以上，所有预制构件都可在工厂内完成焊接、防腐处理，现场只需要完成地脚固定与管线对接，大幅缩短现场施工周期，尤其适合改扩建车间的设备快速布置，不需要长时间停产施工就能完成设备安装投用。
