M14规格设备支撑调平水平脚结构

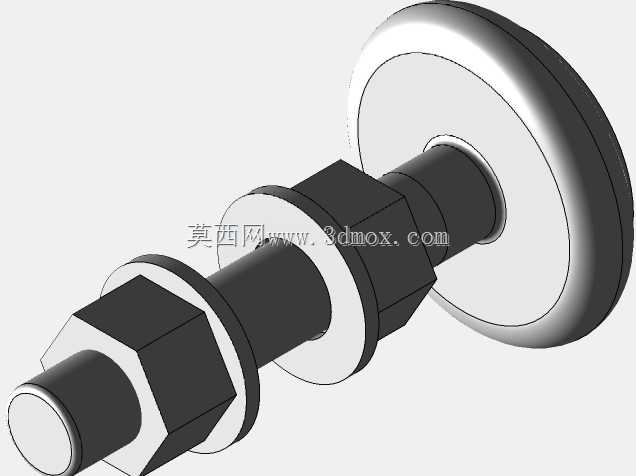

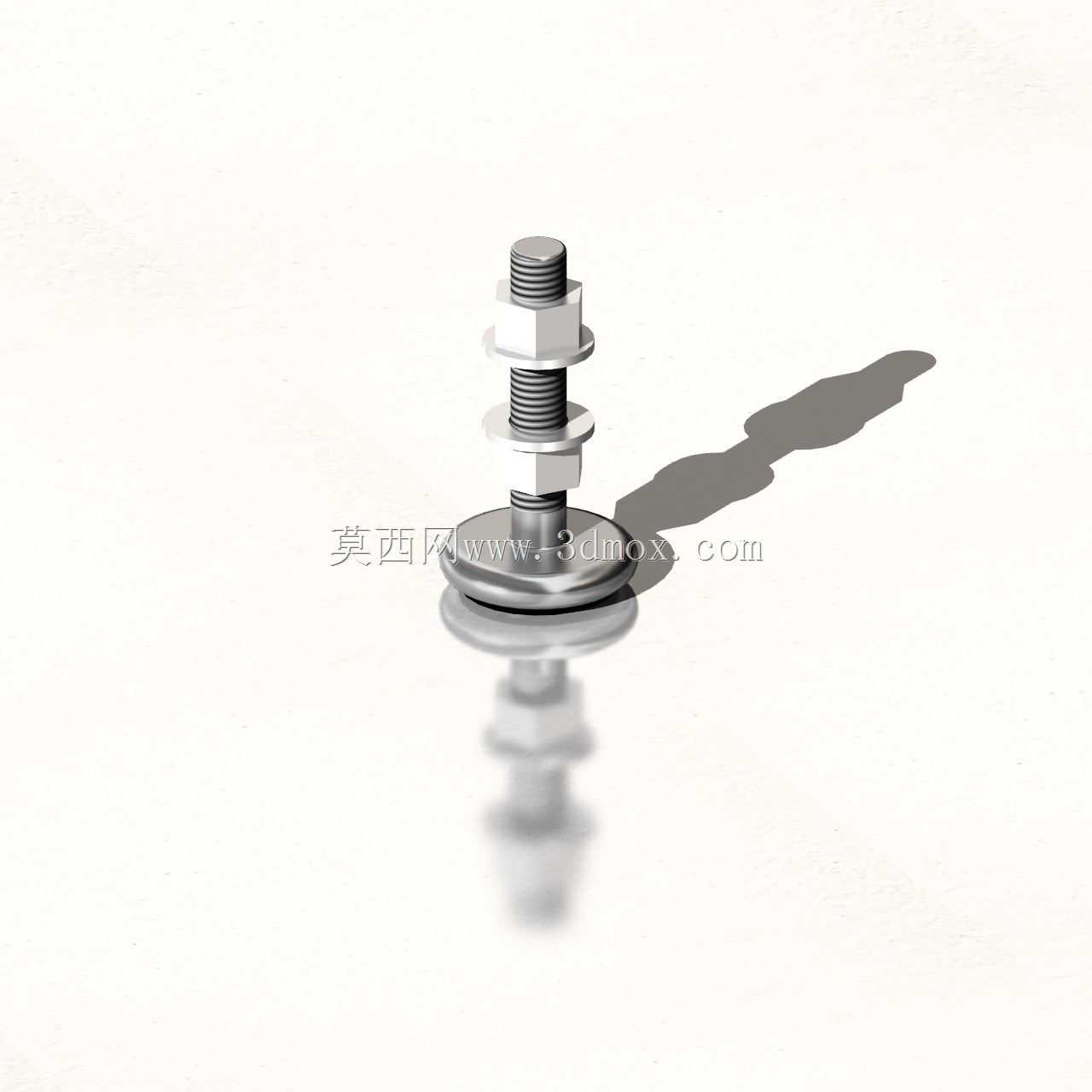

　　在各类工业生产设备、检测台架、流水线机架的安装调试环节，水平支撑脚是决定设备运行稳定性的核心基础零部件，很多现场安装人员都遇到过地面平整度不足导致的设备倾斜、运行震动、加工精度超差问题，这类调平水平脚就是专门针对这类场景设计的支撑调节部件。这款水平脚采用螺杆加底座的组合结构，螺杆规格为M14，总调节行程覆盖80mm长度范围，足够应对绝大多数工业厂房地面的平整度偏差，不需要额外垫塞铁皮、橡胶垫等临时调整件，单支脚就能完成对应点位的高度微调。从结构设计逻辑来看，螺杆部分采用标准公制粗牙螺纹，螺距适配常规手动调节的操作手感，不需要专用工具就能完成高度调整，螺纹配合间隙控制在合理范围，既保证调节时的顺畅度，又能避免承重后出现螺纹滑牙、高度自行回落的问题；螺杆上配套的六角螺母是锁紧结构，当调整到目标高度后，将螺母向下旋紧至贴合底座上端面，就能形成螺纹副的锁止力，防止设备运行过程中受震动导致螺杆转动、高度偏移。

　　底座部分采用大直径圆盘结构，相比小尺寸脚座，更大的接触面积能有效降低对地面的单位面积压力，即使是铺设环氧地坪的车间地面，也不会因为设备长期承重出现地坪凹陷、压痕的问题；底座下端面做了平面度精加工处理，和地面接触时不会出现点接触、线接触的虚支撑情况，保证支撑力均匀传递到地面。在实际选型应用中，这类水平脚的适配场景非常广泛，小型皮带输送机的机架支腿、非标自动化检测设备的底部支撑、小型机床的辅助调平支撑、仓储货架的底部高度调整都能使用，单支脚的承重范围匹配M14螺杆的力学性能，按照常规碳素钢材质的屈服强度计算，单支可承受的静载荷完全覆盖中小型工业设备的单支点承重需求。

　　安装时只需要在设备支腿的底部加工对应M14规格的内螺纹孔，或者在支腿底板上开直径15mm左右的光孔，将螺杆从下方穿入后用螺母锁紧固定即可，不需要复杂的安装结构，后期维护更换也非常便捷，如果出现螺纹磨损、底座变形的情况，直接旋下螺杆就能完成替换，不需要对设备主体结构做改动。设计这类三维模型的时候，需要重点关注几个尺寸边界：首先是螺杆的有效调节长度，要保证在最低安装位置时，螺杆旋入设备支腿的啮合长度不小于螺纹直径的1.5倍，避免螺纹啮合不足导致受力后脱扣；最高调节位置时，螺杆露出底座的长度不能过长，防止支撑时出现螺杆受侧向力弯曲的问题。

　　其次是底座的直径尺寸，要和螺杆的承重能力匹配，M14规格的螺杆配套的底座直径通常在50-60mm区间，过小会导致地面压强过大，过大则会增加不必要的材料成本，同时在设备并排布置时容易出现相邻脚座干涉的问题。另外，螺纹部分的收尾结构也要做合理处理，螺杆末端做倒角导向，方便安装时旋入对应的螺纹孔，底座和螺杆的连接部位要做圆角过渡，避免应力集中导致长期承重后螺杆从根部断裂。很多刚入行的结构设计人员在选型水平脚的时候，往往只关注螺杆直径和总高度，忽略了锁紧螺母的厚度、底座的平面度要求，实际安装后才会出现锁不紧、支撑不稳的问题，这类细节在三维建模时都需要准确还原，保证导出的工程图能直接指导生产加工，或者在选型时能准确匹配外购件的安装尺寸。在设备调试现场，使用这类水平脚调平的流程也很清晰，先将所有脚座初步旋到大致高度，把设备就位后，用水平仪放置在设备的基准工作面上，逐个调整对应位置的脚座高度，待水平仪气泡居中后，依次将每个脚座的锁紧螺母旋紧锁死，最后再复查一遍整体水平度，确认没有因为锁紧螺母导致的高度偏移就完成了调平流程，相比传统的固定脚座，这种可调结构能大幅缩短设备现场安装的调试时间，也能适应后期地面沉降后的二次调整需求。
