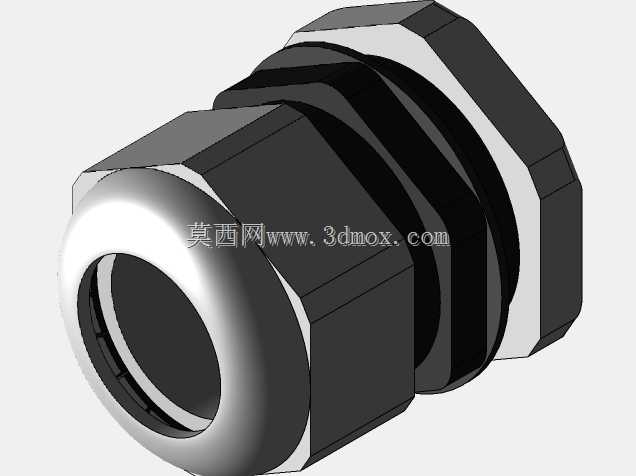

PG29规格18-25mm线缆压盖锁紧接头

　　在户外电气柜、工业控制机箱、变频设备壳体、变压器接线端的线缆穿舱场景中，这类压盖接头是解决线缆固定与舱体密封的核心连接件，日常选型时经常会遇到线缆外径与开孔规格不匹配、锁紧后线缆滑移、密封层老化渗水的问题，这款适配PG29开孔规格的压盖接头，针对18-25mm线径范围的多芯电缆、护套线做了结构优化，能覆盖大部分工业场景下的动力线、控制线穿舱固定需求。从结构拆分来看，整个接头分为四个独立功能部件，分别是穿舱主壳体、外侧六角连接螺母、尾部压盖锁紧螺母以及内置弹性密封垫圈，每个部件的配合公差都经过实际装配验证，不会出现螺纹滑牙、锁紧卡滞的问题。

　　主壳体的前端带外螺纹段，适配标准PG29面板开孔，安装时从舱体外侧穿入开孔，内侧旋上连接螺母即可完成接头在面板上的固定，六角结构的设计完全适配标准开口扳手，现场安装时不需要定制专用工装，普通24号开口扳手就能完成锁紧操作，锁紧后壳体与面板之间可加装平垫提升密封性能，满足IP65级别的户外防尘防水要求。尾部的压盖锁紧螺母采用内锥面结构，当旋紧螺母时，锥面会均匀挤压内置的丁腈橡胶密封垫圈，让垫圈产生径向形变，均匀包裹住穿过的线缆外护套，既可以实现线缆外周的密封，防止粉尘、水汽顺着线缆间隙进入设备内部，又能提供足够的抱紧力，避免线缆受外力拉扯时出现移位、接线端松脱的问题，针对18-25mm的线径范围，垫圈的形变余量做了针对性设计，不会出现线径偏小时抱紧力不足、线径偏大时垫圈被挤破的情况。

　　建模过程中，所有螺纹段都按照PG德制螺纹标准绘制牙型，六角对边尺寸、螺母厚度都严格参照行业通用标准，安装边界尺寸做了明确预留：主壳体穿舱螺纹段长度适配1-4mm厚度的柜体板材，不管是薄钢板机箱还是厚塑料壳体都能可靠固定，尾部锁紧后的最大外径不会超出相邻接头的安装间距，在密集排布接线的场景下，相邻接头之间不会出现扳手操作空间不足的问题。实际应用中，这类接头除了常规的电气柜体穿线，还可以用在传感器接线盒、户外照明灯具、机床走线端口的位置，相比普通的塑料穿线嘴，金属材质的接头主体具备更好的抗冲击性能与耐老化性能，在工业现场的复杂环境下使用寿命更长，不会因为长期受紫外线照射、温度变化出现脆裂问题。

　　结构设计上特意做了防松脱的细节处理，连接螺母与主壳体的螺纹配合间隙控制在合理范围，锁紧后不会因为设备运行的振动出现松退，密封垫圈的卡槽做了限位设计，旋紧锁紧螺母时垫圈不会跟着螺母转动，避免磨损线缆外护套。很多新手工程师在选型时容易忽略接头的适配线径范围，选的接头密封垫圈内径与线缆外径不匹配，要么穿线困难要么密封失效，这款接头明确覆盖18-25mm的线径区间，选型时只需要确认线缆外径落在这个区间、面板开孔为PG29规格即可直接选用，不需要额外做结构修改，建模时所有配合面都做了圆角过渡，没有尖锐的棱角，安装时不会划伤操作人员的手部，也不会割伤线缆外护套。
