PZ01B与PZ02B款嵌入式电源插座结构

　　在低压配电末端的取电场景里，嵌入式墙面插座是覆盖民用装修、小型设备工位供电、模块化机柜内部取电的核心基础配件，本次呈现的两款插座结构，分别对应单联、双联的取电需求，适配16mm厚度刨花板的安装基面，这类安装场景常见于定制办公家具的桌面取电模块、实验室木质实验台边侧取电点位、小型设备木质外壳的内嵌供电位，相比常规86型明装插座，它的嵌入深度更浅，不会在板材背面突出过多结构，避免干涉板材后方的走线空间或者其他安装构件。

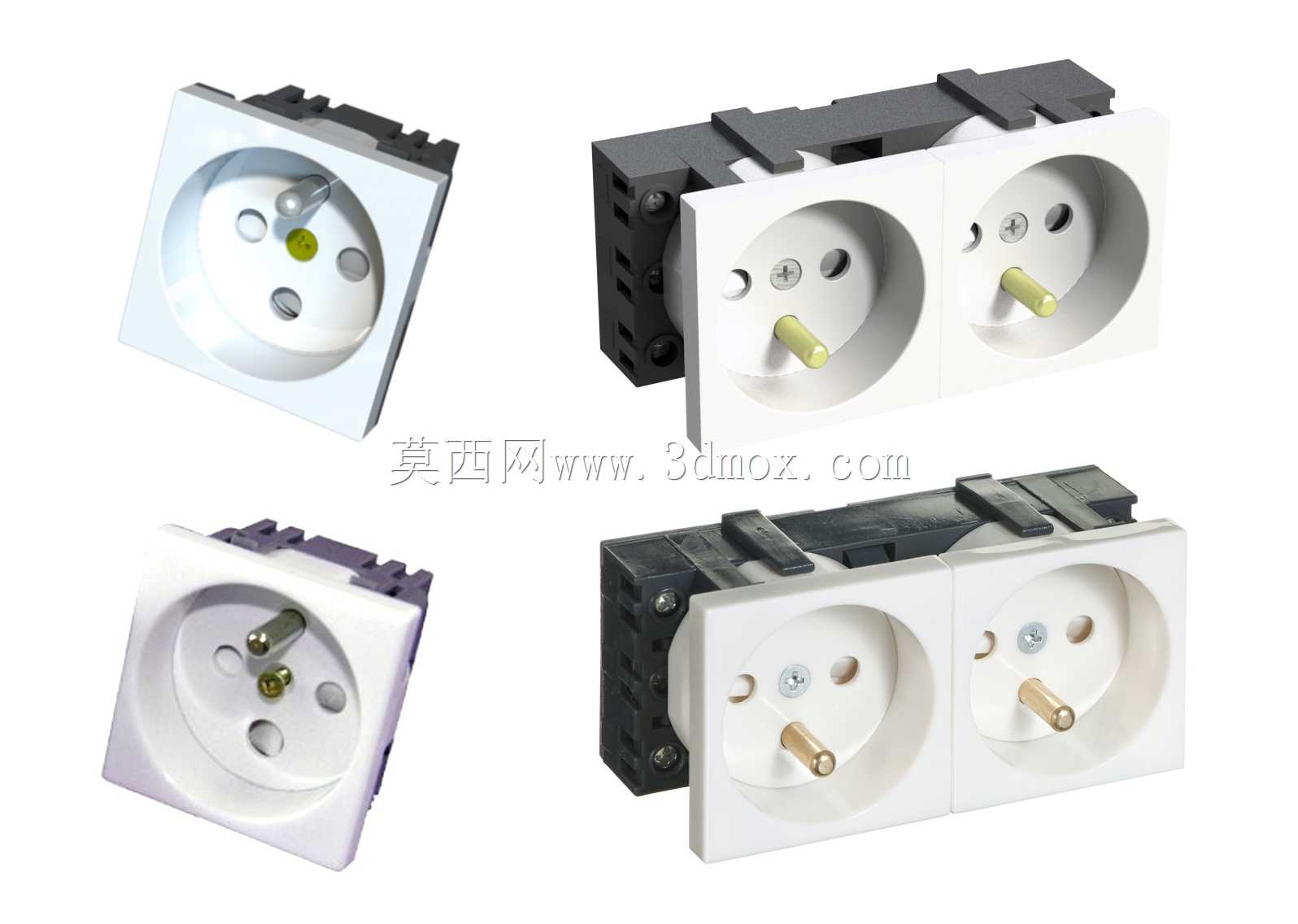

　　从实际使用的功能逻辑来看，单联款PZ01B可承载单路16A以内的交流供电，适配欧标两孔带接地的插头制式，插套内部采用夹片式接触结构，插合时接地引脚先接触、相线零线后导通，拔出时相反，满足低压电器的安全防护要求；双联款PZ02B将两个独立的插套模块集成在同一个安装框架内，共用一组进线接线端子，减少布线时的接头数量，两个插位之间的中心距经过匹配校核，不会出现两个宽体插头同时插入时互相干涉的情况，可同时为两个临近的用电设备提供取电接口。

　　设计过程中首先锚定的是安装边界条件，因为适配16mm厚的刨花板，安装卡扣的卡接行程被严格控制在12-18mm的板材厚度区间，卡扣采用带倒刺的弹性结构，安装时不需要额外的固定螺丝，只需要在板材上开出对应尺寸的方孔，将插座整体从正面压入即可完成固定，卡扣的倒刺会紧紧咬合在板材背面，正面的装饰边框与板材表面齐平，没有突出的棱边，兼顾安装效率与外观整洁度。两款插座的外露面板均采用圆角方形设计，边缘做了0.5mm的倒角处理，避免安装使用过程中剐蹭线缆或者操作人员的手部，面板表面做细磨砂纹理，不容易残留指纹与安装时的胶痕。

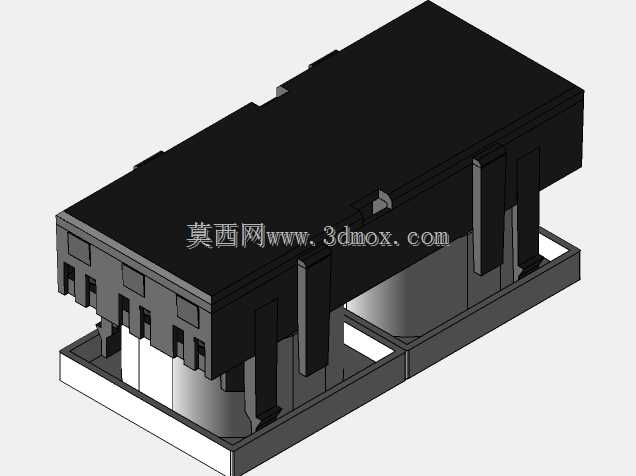

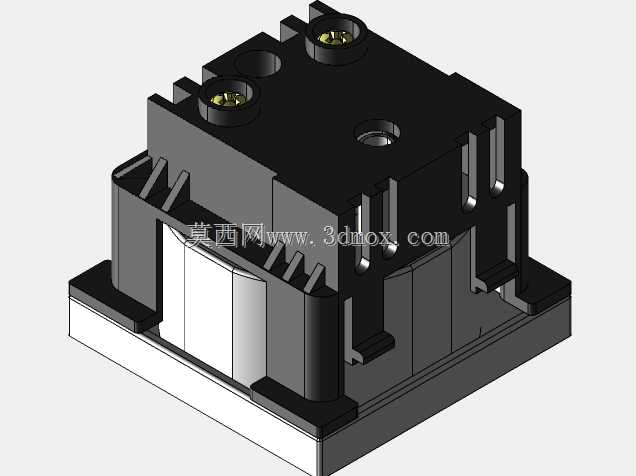

　　内部结构的排布上，接线端子设置在模块尾部，采用压线螺丝固定的方式，可适配1.5-2.5平方毫米的铜芯导线，端子外部设置绝缘隔离挡板，即使在接线完成后尾部有裸露的导线端头，也不会与相邻的端子或者安装金属构件发生短路；插套组件与安装框架之间采用卡扣连接，不需要额外的紧固件，后期如果需要更换插套模块，只需要从正面撬开面板即可取出内部组件，不需要将整个插座从板材上拆下，降低后期维护的工作量。双联款的两个插套模块之间设置了绝缘隔离筋，即使其中一个插位出现拉弧情况，也不会波及相邻的插位，提升使用过程中的安全冗余。

　　从尺寸匹配的角度来说，单联款的正面外框尺寸为50mm50mm，嵌入部分的外形尺寸为40mm40mm，板材开孔尺寸为42mm42mm，嵌入深度仅为22mm，在16mm厚的板材上安装后，背面仅突出6mm，完全可以适配家具内部走线空间狭窄的场景；双联款的正面外框尺寸为100mm50mm，嵌入部分尺寸为90mm40mm，开孔尺寸为92mm42mm，嵌入深度与单联款保持一致，两款产品的安装卡扣、接线端子结构完全通用，在批量布线施工时可以减少配件种类，降低施工备料的复杂度。

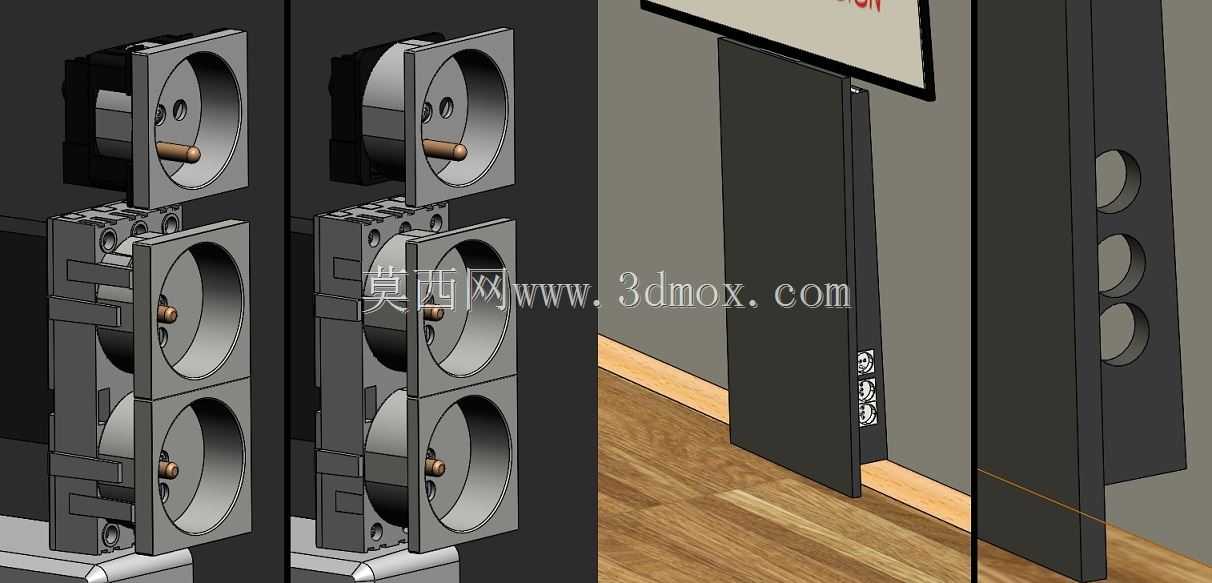

　　实际选型应用时，这类插座尤其适合空间局促的内嵌取电场景，比如定制榻榻米侧边的取电点位、嵌入式展示柜内部的设备供电、小型自动化设备木质操作面板上的工具供电位，相比常规的墙面插座，它的安装不需要预埋底盒，只需要在板材上开孔即可完成固定，大幅降低施工的工序复杂度；同时因为整体结构紧凑，在一些对安装突出尺寸有严格限制的场景下，比如超薄隔断墙、折叠家具内部的取电点位，它的浅嵌入结构可以避免因为插座深度过大导致的安装干涉问题。建模过程中完全按照实物零件的1:1比例还原，所有卡扣的弹性变形量、插套的接触角度、面板的配合间隙都和实际零件保持一致，结构工程师在做家具配电设计、小型设备面板布局时，可以直接调用这个模型进行开孔匹配、干涉检查，不需要重新测绘尺寸，提升布局设计的效率。
