仓储物流用栈板自动分发供料设备结构

　　在快消品仓储、电商分拣中心、成品包装产线末端这类需要频繁周转木质或塑料托盘的场景里，人工逐张搬运堆叠托盘的作业模式不仅效率低下，还容易因托盘堆叠错位、重量过大引发作业安全隐患，这款托盘自动分配设备正是针对这类痛点设计的工位级自动化单元。从实际落地的工况来看，该设备通常布置在码垛工位前端、整托货物拆垛工位的进料侧，或是AGV托盘取放的接驳点位，核心作用是将成摞堆叠的空托盘逐张分离、输出到指定工位，替代人工完成托盘的拆分、供料动作，匹配整线10-15秒/托的作业节拍，适配常规1200mm×1000mm、1100mm×1100mm两种主流工业托盘规格，单次可承载堆叠高度不超过1500mm的整摞空托盘，满足单班次2小时以上的连续供料需求，减少人工补料的频次。

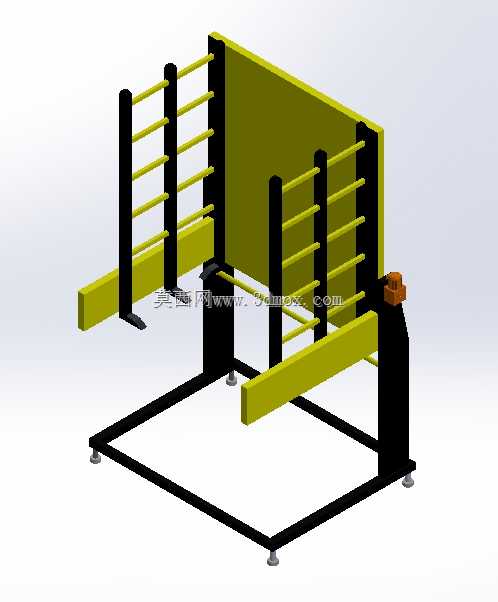

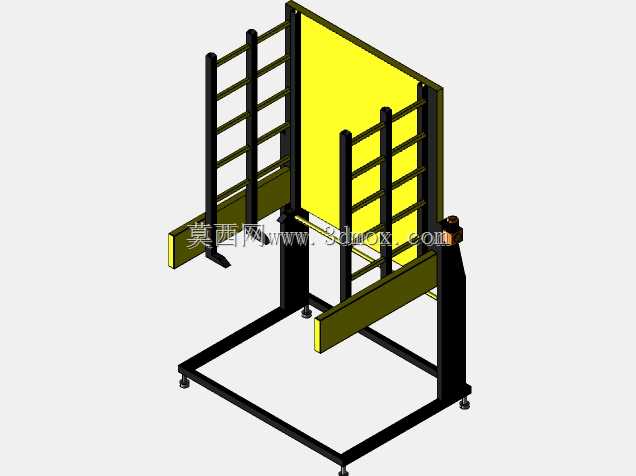

　　从结构设计逻辑来看，这款设备采用了方管焊接的一体式底架结构，底架四个支脚配置可调脚杯，可适应地面不平整度在±15mm以内的安装场景，安装时不需要额外预埋地脚螺栓，直接放置在硬化地面上即可完成调平固定，设备整体的安装边界控制在1600mm×1400mm×1800mm以内，不会占用过多产线周边的通道空间，适配多数老旧厂房的产线改造需求，不需要对现有工位布局做大幅调整。设备两侧设置的竖向立柱作为承载支撑，立柱上安装的多组横向挡杆主要用于对整摞托盘的侧边进行导向限位，避免托盘堆叠时出现侧向偏移、滑落的问题，挡杆外侧采用包塑处理，减少与托盘侧边的硬摩擦，避免长期使用后刮损托盘边缘，延长托盘的周转使用寿命。

　　设备的核心分料动作采用双侧卡爪联动的结构设计，当整摞托盘放置到设备承载位后，驱动侧的减速电机通过连杆机构带动两侧的承托卡爪同步动作：首先卡爪伸出托住倒数第二张及以上的整摞托盘，随后下方的承托梁下降，将最底部的一张托盘放置到输出位，之后卡爪收回，剩余整摞托盘随承托梁下降一个托盘厚度的距离，卡爪再次伸出托住上层托盘，循环完成逐张分料的动作，整套动作的逻辑简单可靠，没有复杂的检测联锁，仅通过两个行程开关即可完成动作位置的确认，故障率远低于采用多组气缸独立控制的分料结构，后期维护只需要定期检查连杆铰接点的润滑情况即可，不需要复杂的参数调试。设备后侧设置的竖向挡板主要用于托盘上料时的后侧定位，叉车作业时只需要将整摞托盘抵到后侧挡板位置即可完成上料定位，不需要反复调整托盘位置，降低叉车司机的作业难度，减少上料对位的辅助时间。

　　从实际使用的适配性来看，这款设备的卡爪位置、挡杆间距都预留了调节余量，只需要松开固定螺栓调整对应部件的安装位置，就可以适配不同厚度、不同进叉方向的托盘，不需要更换结构件，能够兼容多数企业现有存量托盘的使用需求，不需要因为设备更新额外采购新的托盘，降低产线升级的投入成本。设备的驱动单元布置在机架侧方的独立安装位，与托盘承载区域完全隔开，避免托盘上掉落的木屑、灰尘进入传动部件，延长传动部件的维护周期，日常清洁时只需要擦拭机架表面即可，不需要拆解设备清理内部积尘。考虑到产线对接的需求，设备的输出高度设置为与常规滚筒线、链条输送机的进料高度一致，分料完成的托盘可以直接滑入对接的输送线，不需要额外设置升降转接机构，能够直接接入现有自动化产线，也可以作为独立工位配合手动液压车使用，手动液压车可以直接从设备前方的底架空档进入，将分好的单张托盘拖走，适配不同自动化程度的作业场景。

　　在结构强度设计上，底架采用40×60mm的矩形管焊接成型，焊接后做整体去应力处理，长期承载1吨以上的整摞托盘也不会出现机架变形的问题，立柱采用加厚钢板折弯成型，与底架之间采用螺栓连接加焊接的双重固定方式，避免长期承受侧向力出现立柱倾斜的问题。所有外露的结构件都做了喷塑处理，耐磨耐腐蚀，适合仓储车间多尘、湿度波动大的作业环境，不会因为长期使用出现漆面脱落、锈蚀的问题。
