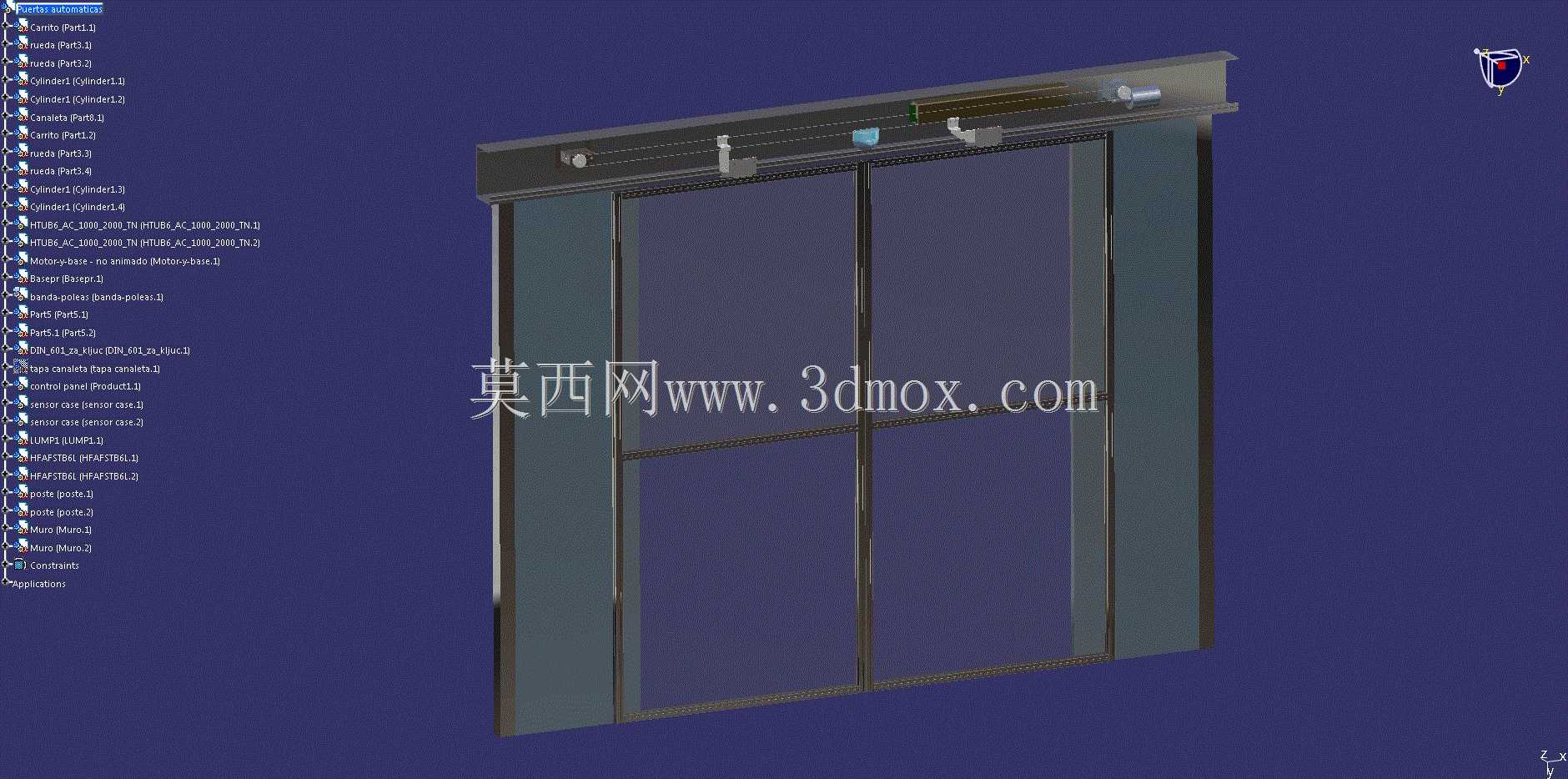

商用场所平移式自动感应门机电集成结构

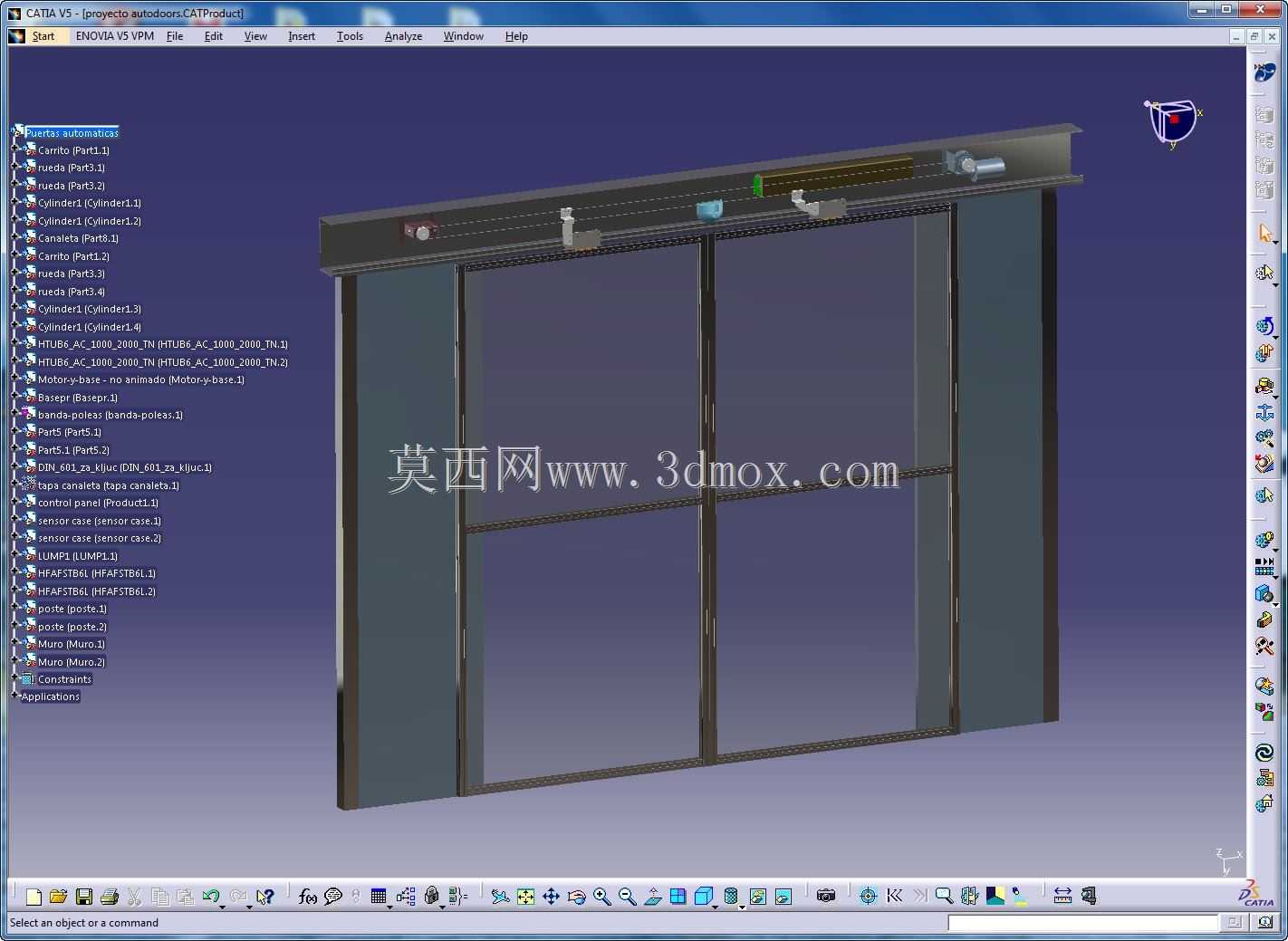

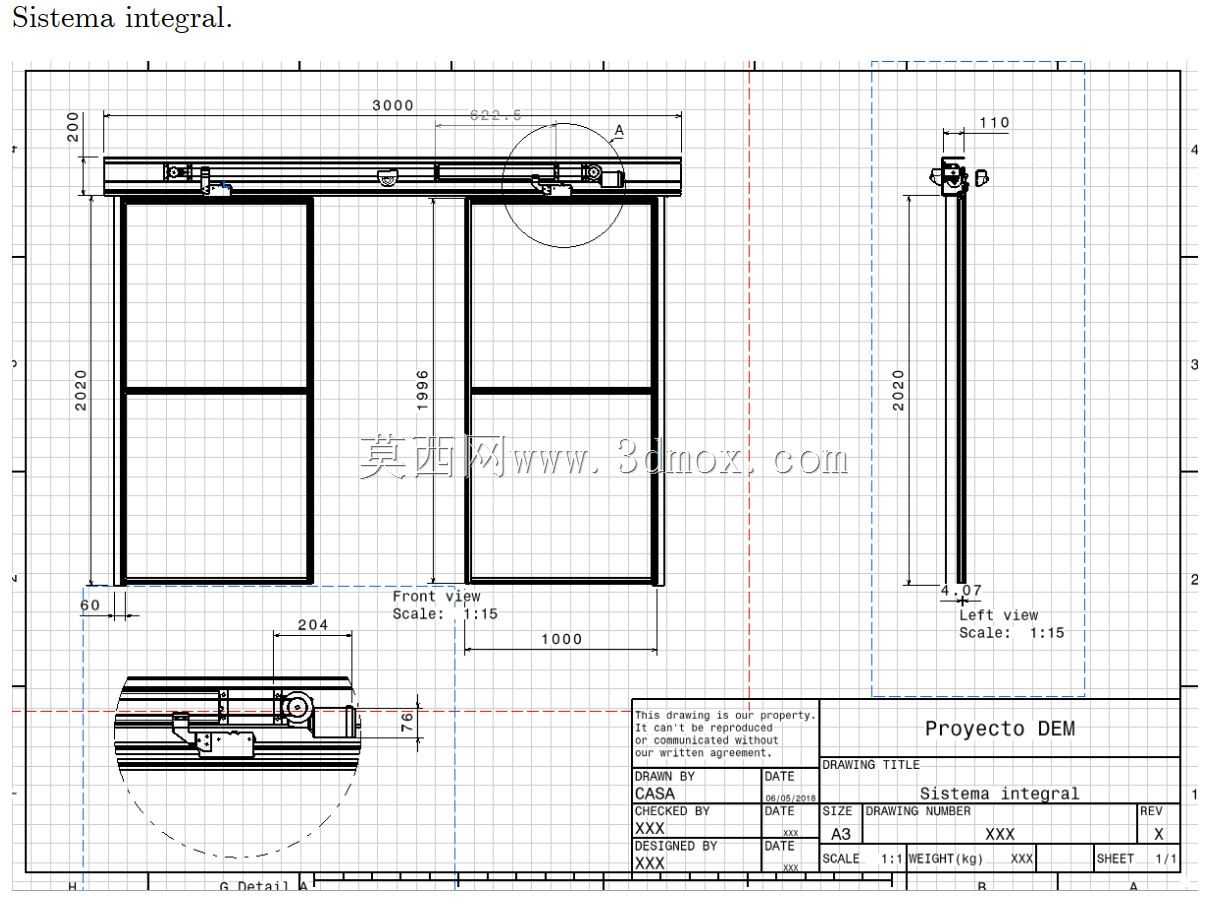

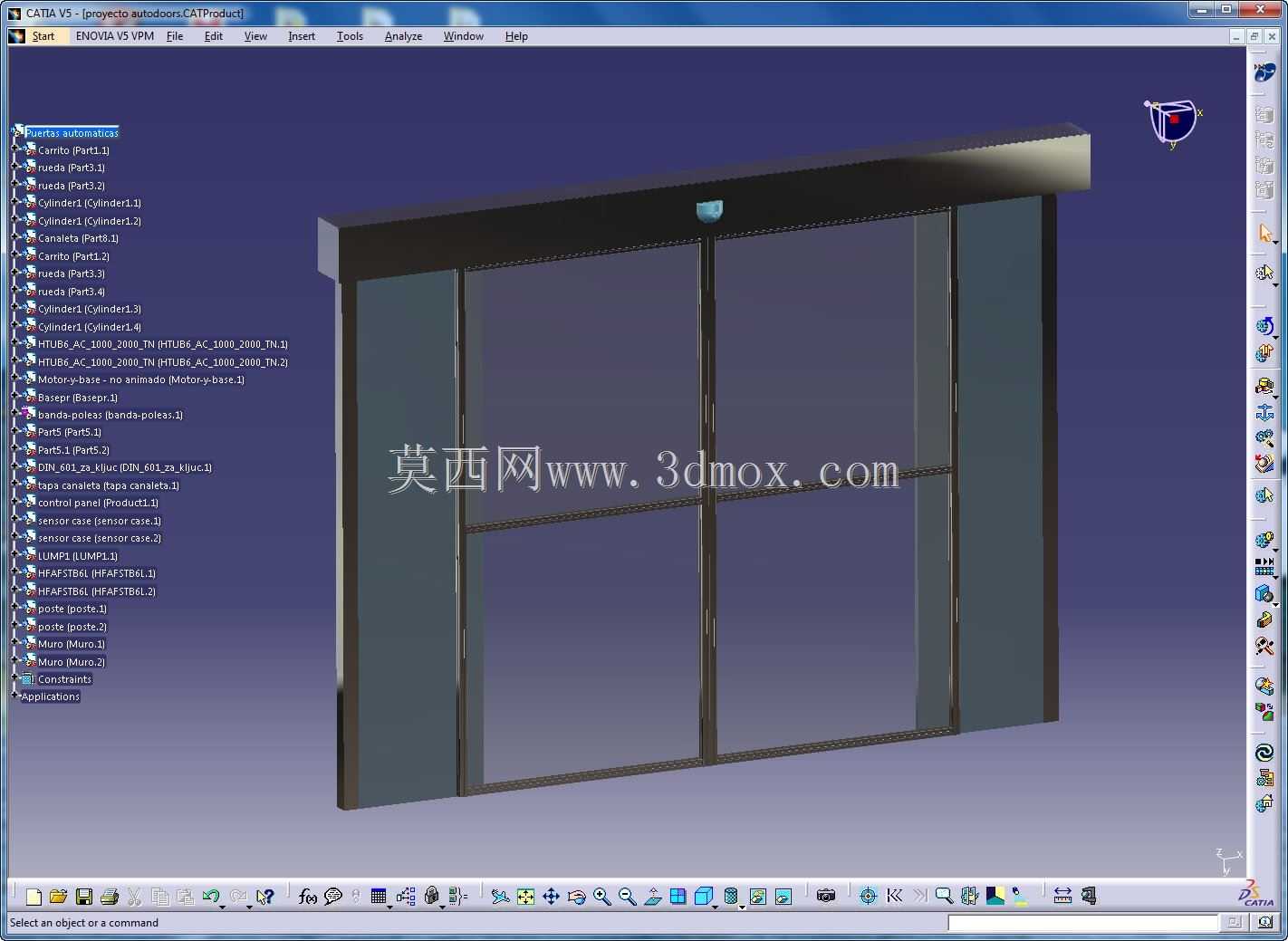

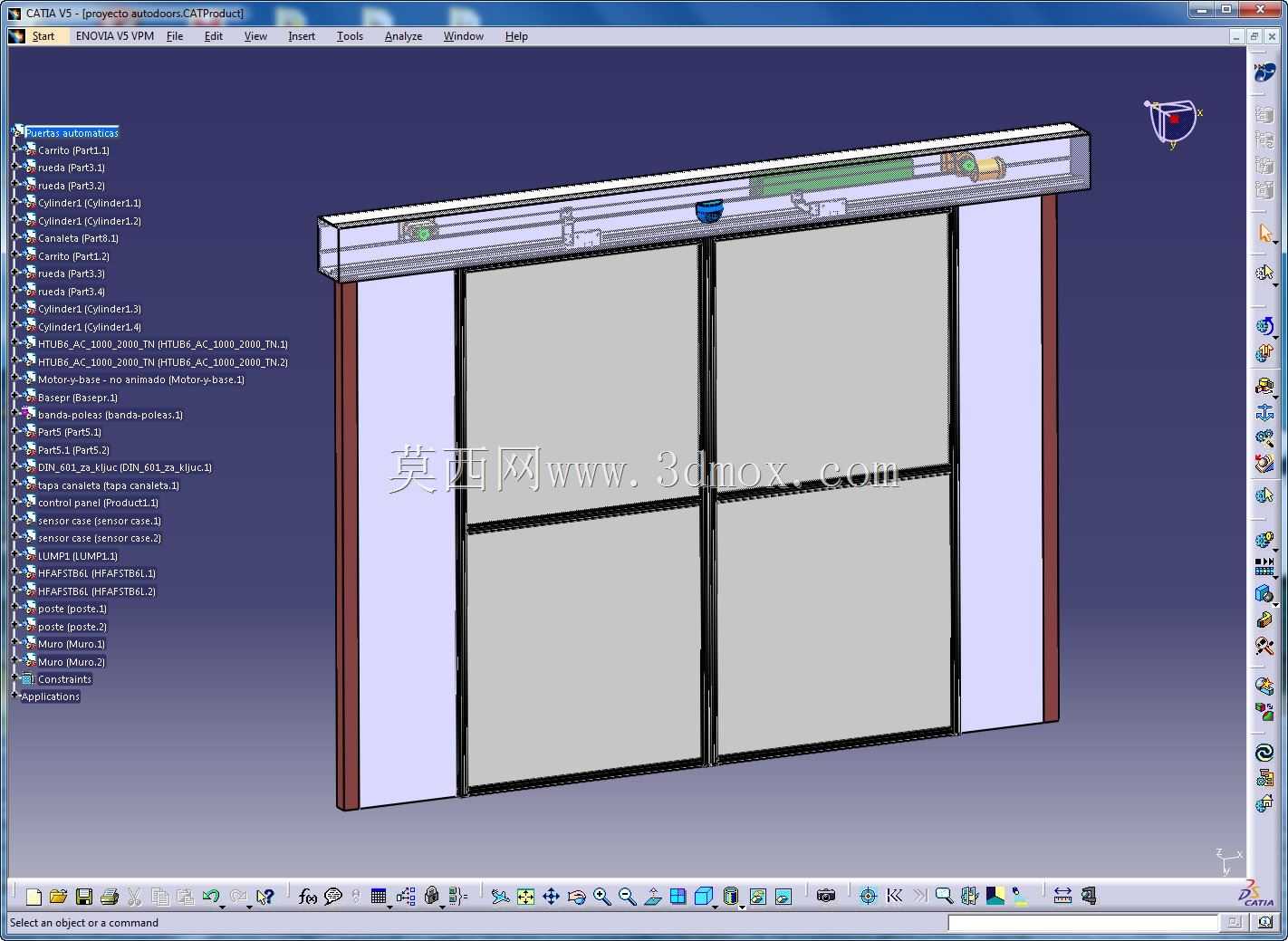

　　这套自动门机电结构主要面向商用建筑出入口场景，覆盖写字楼大堂、商超入口、医院通道、酒店正门等人流密集的通行区域，核心作用是实现出入口的无人值守自动启闭，兼顾通行效率与密闭保温、防尘隔噪的实际需求，同时可配合门禁系统实现权限管控，适配不同场所的通行管理要求。从功能实现逻辑来看，整套结构整合了机械传动、动力输出、感应触发、逻辑控制四个核心模块，机械部分承担门扇的吊挂、导向与动力传递功能，动力模块负责输出平稳的启闭扭矩，感应模块负责捕捉通行目标的触发信号，控制模块则负责处理信号、输出动作指令，同时集成防夹判定逻辑，避免门扇启闭过程中碰擦通行人员或携带物品。设计过程中首先从通行需求倒推结构参数，常规商用场景下单扇门扇重量控制在80-120kg区间，双扇对开的总通行净宽可覆盖1200mm到2000mm的常用规格，吊挂导轨的安装边界需要预留顶部180mm到220mm的安装高度，深度方向需要预留150mm的吊挂机构安装空间，确保导轨、吊挂轮、传动皮带、动力电机都能隐藏在顶部吊顶内，不会外露影响装修美观度。

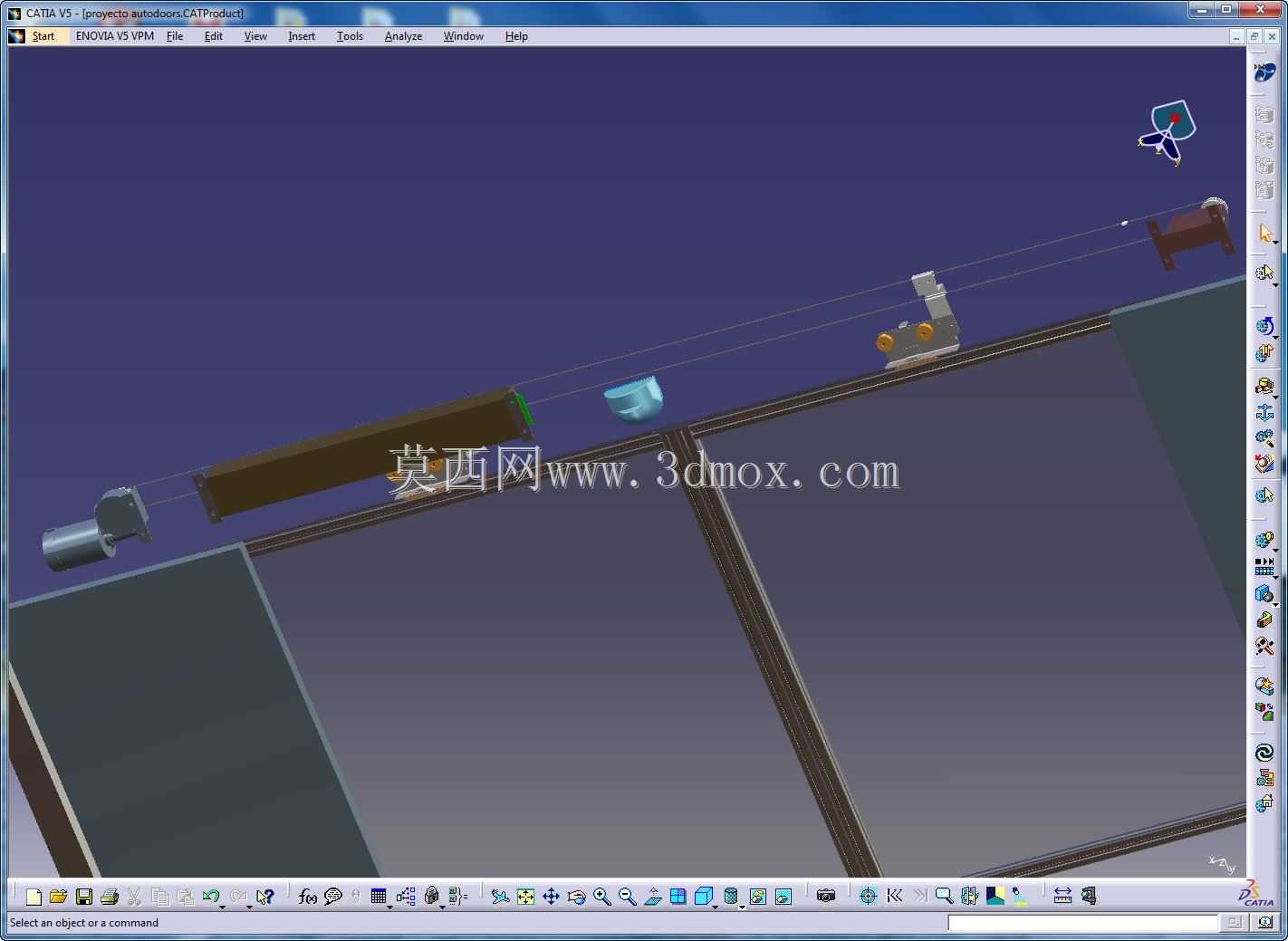

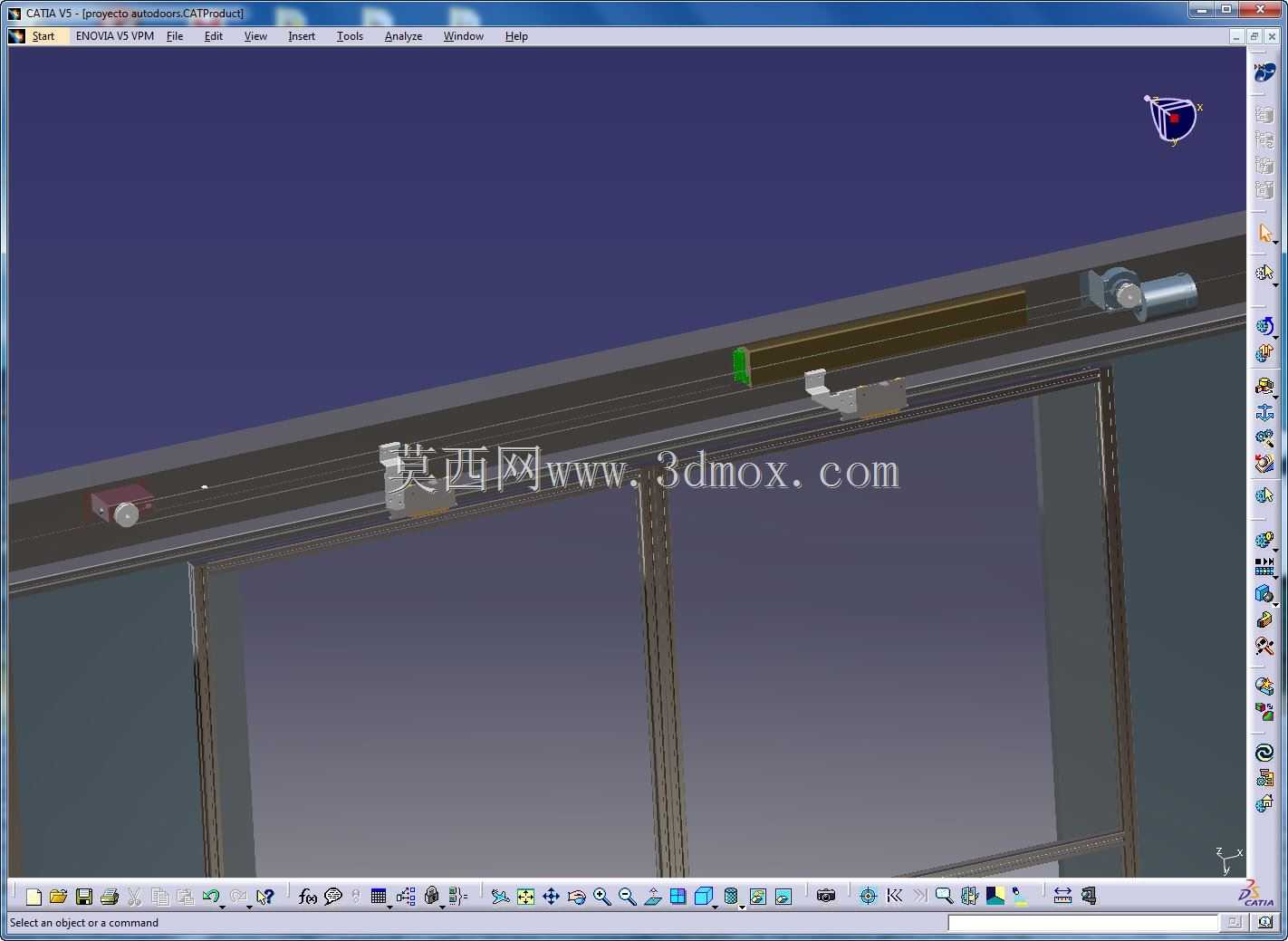

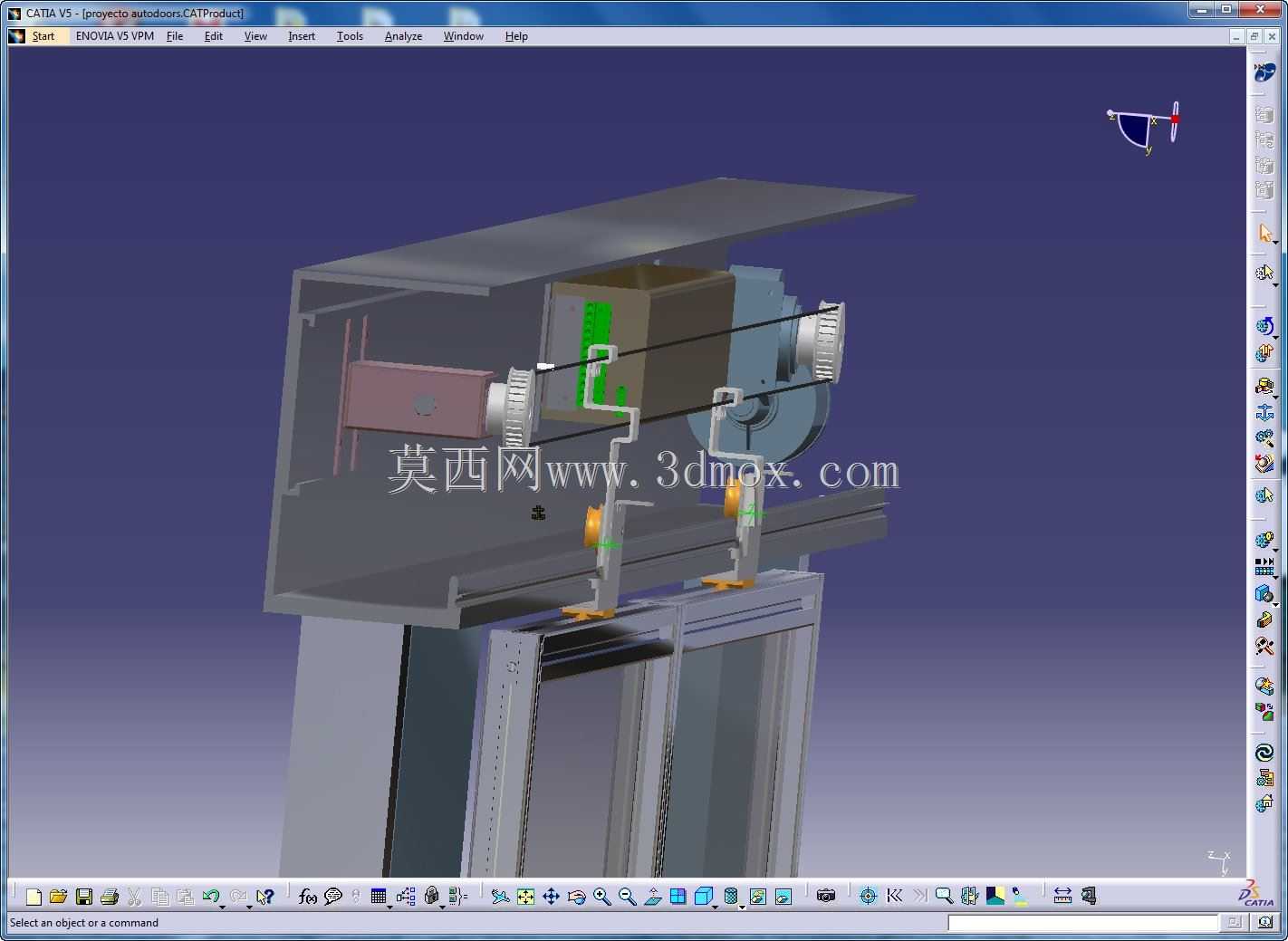

　　机械结构设计阶段，首先校核吊挂轮的承载能力，每扇门扇配置两组吊挂轮组，轮组采用外包聚氨酯的轴承轮，既降低运行过程中的滚动噪音，也能避免金属轮与铝制导轨直接摩擦产生的磨屑污染，导轨采用硬质铝合金挤出型材，截面设计有防脱卡槽，避免门扇受侧向力时从导轨内脱出；传动部分采用同步齿形带传递动力，皮带内侧的齿形与主动轮、从动轮的齿槽完全啮合，不会出现打滑导致的门扇位置偏移，皮带张紧机构设置在导轨端部，可通过调节螺栓调整皮带张紧度，补偿长期运行产生的皮带蠕变伸长量，张紧力控制在刚好消除皮带下垂即可，避免张紧力过大导致的轴承额外负载与运行噪音。

　　动力选型阶段，根据门扇总重量、启闭速度要求计算所需输出扭矩，常规场景下门扇启闭速度设置在0.3m/s到0.6m/s可调，启动与停止阶段设置加减速曲线，避免门扇启停时产生冲击晃动，电机输出端配套减速机构，将高转速低扭矩的电机输出转换为低转速大扭矩的动力输出，适配门扇移动的负载特性。电气与传感部分的设计，首先在门扇两侧的立柱位置配置对射式光学传感器，形成横向的检测光幕，当光幕被遮挡时立即输出停止或反向开门信号，实现防夹功能；顶部配置微波感应传感器，可检测移动的人体或物体，检测范围与灵敏度可根据现场人流情况调整，避免误触发；控制模块内置逻辑程序，可设置开门保持时间，通常为2秒到10秒可调，满足不同人流密度场景的需求，同时预留门禁系统、消防系统的信号接口，接收到消防联动信号时可自动保持全开状态，满足应急疏散的规范要求。

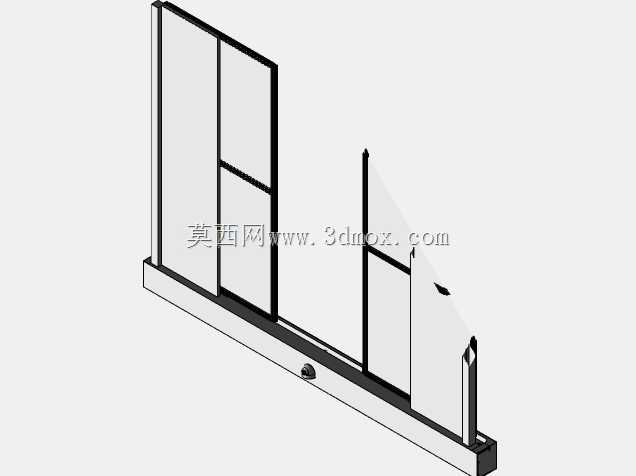

　　安装边界的校核需要注意，地面导向轮的安装位置需要与顶部导轨保持垂直，偏差控制在1mm以内，避免门扇运行过程中出现卡滞；两侧的固定门框需要预留门扇的侧退空间，双扇对开结构每侧需要预留单扇门宽度加20mm的余量，确保门扇完全打开时不会凸出固定门框；所有电气线路需要穿管隐藏在导轨与门框内部，避免外露被磕碰损坏，供电线路需要单独布设接地保护，避免漏电风险。整套结构在设计验证阶段，需要模拟10万次以上的启闭循环，测试传动部件的磨损量、电机的温升、防夹功能的可靠性，确保长期运行的稳定性，同时模拟不同环境温度下的运行状态，验证低温环境下润滑脂黏度变化对运行阻力的影响，高温环境下电机与控制板的散热情况，确保在常规商用环境的温度区间内都能稳定运行。
