伺服驱动激光切割自动上下料设备结构

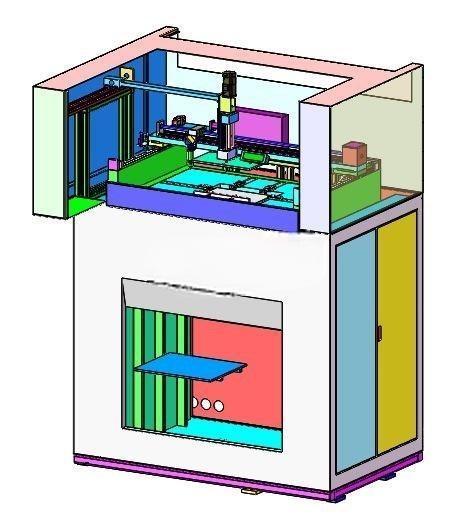

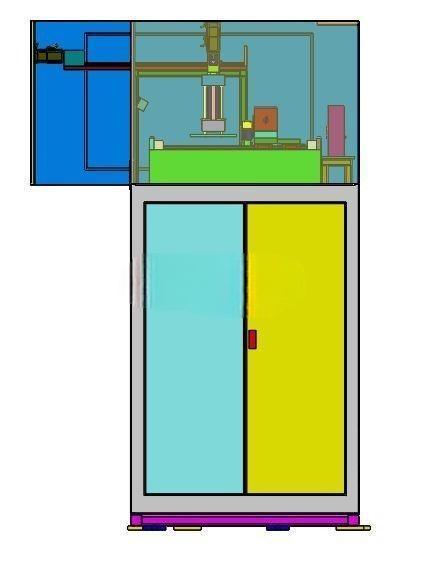

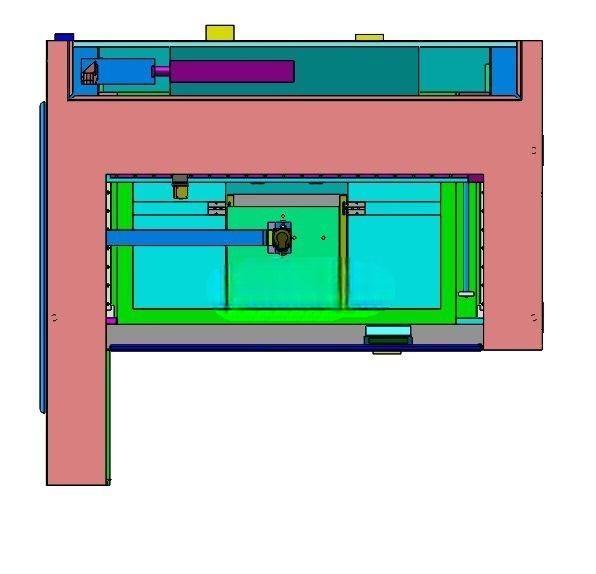

　　这套激光切割自动化设备主要面向中小幅面板材的批量切割加工场景，常见于五金零件加工、广告标识制作、小型钣金件生产的车间产线，可替代传统人工上下料、对位的单机激光切割作业模式，减少操作人员在激光工位的停留时长，降低激光辐射、边角料划伤的职业风险，同时压缩单件加工的辅助时间，提升整线的加工节拍稳定性。从结构布局来看，设备采用L型排布的机架主体，切割工位与上料工位呈垂直分布，整体安装边界需预留不小于设备本体长宽各1.2米的操作维护空间，机架底部采用可调脚杯支撑，可适配车间地面10mm以内的平整度误差，无需额外做预埋地基，适合现有车间的产线升级改造，不需要大规模调整原有车间布局。

　　传动系统的设计上，切割动作的XY模组选用伺服电机搭配滚珠丝杆的传动方案，相比同步带传动，丝杆传动的重复定位精度可控制在±0.05mm以内，能满足薄金属板、非金属板材的高精度切割需求，模组的线性导轨选用密封型滑块，可阻挡切割过程中产生的粉尘、碎屑进入导轨滚道，延长日常维护的周期，减少停机保养的时长。上料模组同样采用丝杆伺服驱动的供料结构，可根据待加工板材的堆叠高度自动调整取料高度，配合真空吸盘或者磁吸取料结构（可根据加工板材材质选配），将待加工板材从料垛转移到切割工作台面，整个供料过程的运行速度可根据板材重量、尺寸做分段调整，避免高速运行时板材移位掉落。

　　对位机构采用气缸驱动的定位方式，在板材放置到工作台面后，侧边与端边的定位气缸同步伸出，将板材推靠到基准挡边位置，相比电机驱动的对位结构，气缸驱动的结构更简单，维护成本更低，定位重复精度可满足激光切割的工艺要求，定位完成后气缸自动缩回，不会干涉切割头的运动路径。切割工作台采用栅格支撑结构，栅格条可根据切割幅面做模块化更换，长期使用被激光灼烧损坏后可单独更换单根栅格条，不需要更换整个工作台面，降低后期的耗材成本，工作台下方设置抽尘接口，可外接车间的除尘系统，将切割产生的烟尘、废气及时抽走，保持工位环境的整洁。

　　整机的控制逻辑采用PLC作为核心控制单元，可对接不同品牌的激光切割控制系统，实现上料、对位、切割、下料的全流程自动运行，操作人员只需要提前将料垛摆放到位，设备即可自动完成整垛板材的加工循环，过程中不需要人工干预，相比传统单机人工操作的模式，可减少2/3的人工操作量，同时避免人工对位产生的尺寸偏差，降低废品率。安全防护方面，设备的运动区域外围设置可开启的防护门，防护门配备安全联锁开关，门体打开时设备自动停止运行，切割工位的观察窗选用激光防护玻璃，可阻挡特定波长的激光穿透，避免操作人员观察加工状态时被激光灼伤，设备的气路、电路均采用拖链内置排布，走线整齐，不会外露在运动路径上，避免长期运行过程中线缆、气管被磨损导致的故障。从结构建模的细节来看，所有的安装孔位、配合公差都按照实际加工装配要求做了预留，丝杆的支撑端采用固定侧+支撑侧的标准安装结构，气缸的安装座预留了位置调整余量，可适配不同厚度尺寸的板材加工需求，机架的焊接结构做了应力释放的工艺考量，焊后整体加工安装基准面，避免长期使用出现结构变形影响加工精度。
