外六角尖头自攻木螺钉结构设计

　　做机械结构设计快十年，经手的紧固件选型少说也有上千种，外六角尖头自攻螺钉是民用、轻工、小型设备装配场景里出镜率极高的一类连接件，很多刚入行的设计师容易把它和普通机螺钉、自钻螺钉搞混，实际应用边界差得很远。这类螺钉最核心的应用场景，集中在木质构件连接、薄金属板与木质基材的预装、户外木结构临时固定、低压电气柜体木质安装板的元器件固定，还有小型工装的木质基座快速拼接，不需要预先攻丝，靠尖头的导向和螺纹的自切削能力，直接拧入基材就能形成足够的锁紧力，省掉预钻孔、攻丝的工序，在现场装配、批量预装的场景里能大幅提升作业效率。

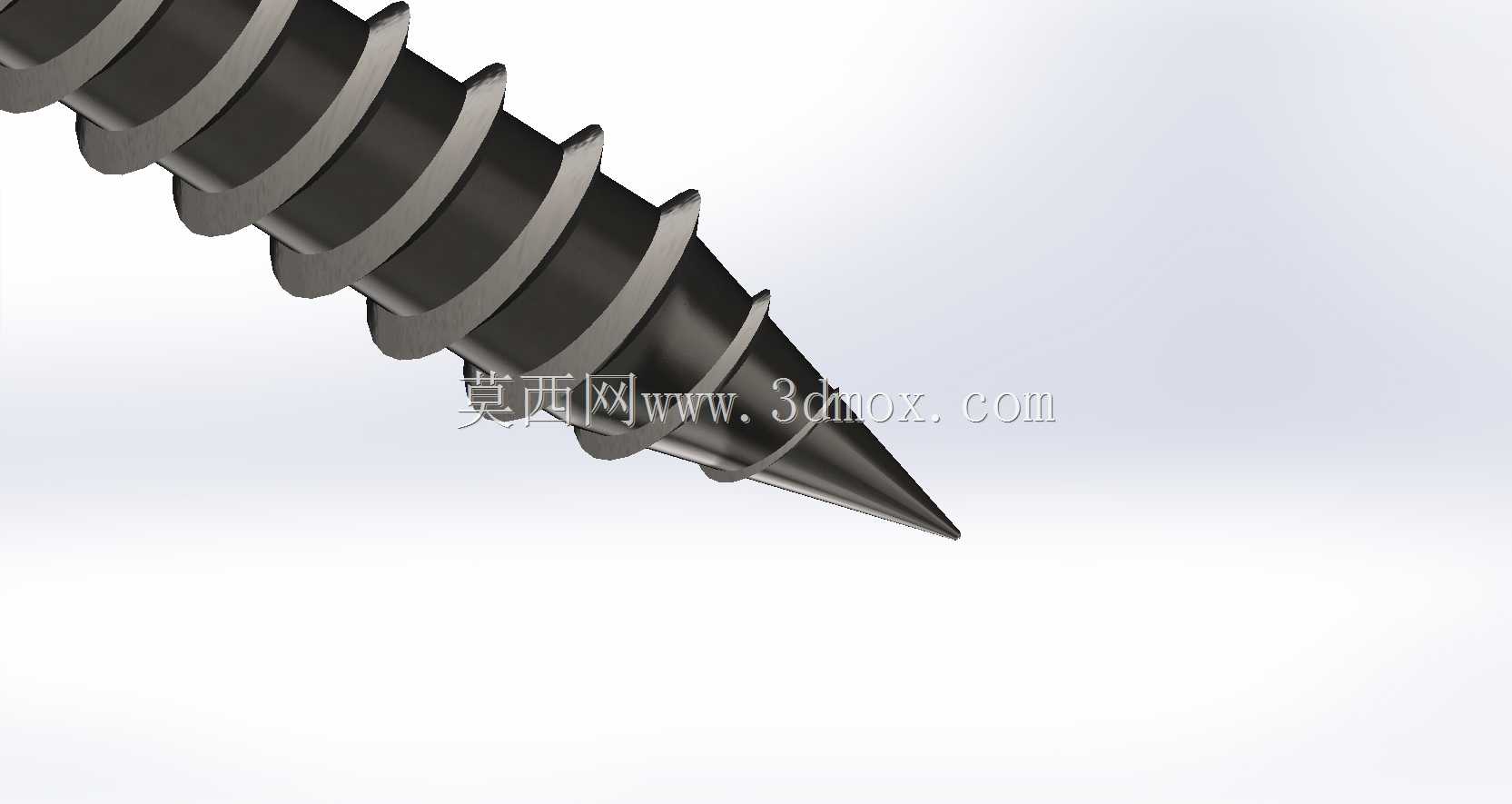

　　从功能特性上看，这款外六角头的设计，和沉头、盘头自攻螺钉的适用场景有明显区别：外六角的受力面更大，配合电动扳手、套筒工具施工的时候，能承受更大的拧紧扭矩，不容易出现拧花头型的问题，适合需要较高锁紧力、安装位置有足够操作空间的场合；尖头的设计不是单纯为了扎入基材，锥度的取值直接影响拧入时的导向精度和对基材的挤压力，锥度过大容易把木质基材撑裂，锥度过小又会导致拧入阻力过大，甚至拧断螺杆，这款螺钉的尖头锥度匹配14毫米的外径，在常规松木、桉木、多层胶合板上使用时，不需要预钻导向孔也能有效降低基材开裂概率。螺纹部分采用的是粗牙间距设计，牙型角的取值专门针对木质纤维的特性优化，拧入后螺纹牙能嵌入木质纤维的缝隙里，形成足够的抗拔力，和机螺钉的细牙、等距螺纹不同，自攻螺钉的螺纹牙顶更锋利，拧入过程中能轻微切削基材纤维，而不是单纯靠挤压撑开基材，这也是它能在不预钻孔的情况下保持基材结构完整性的核心设计点。

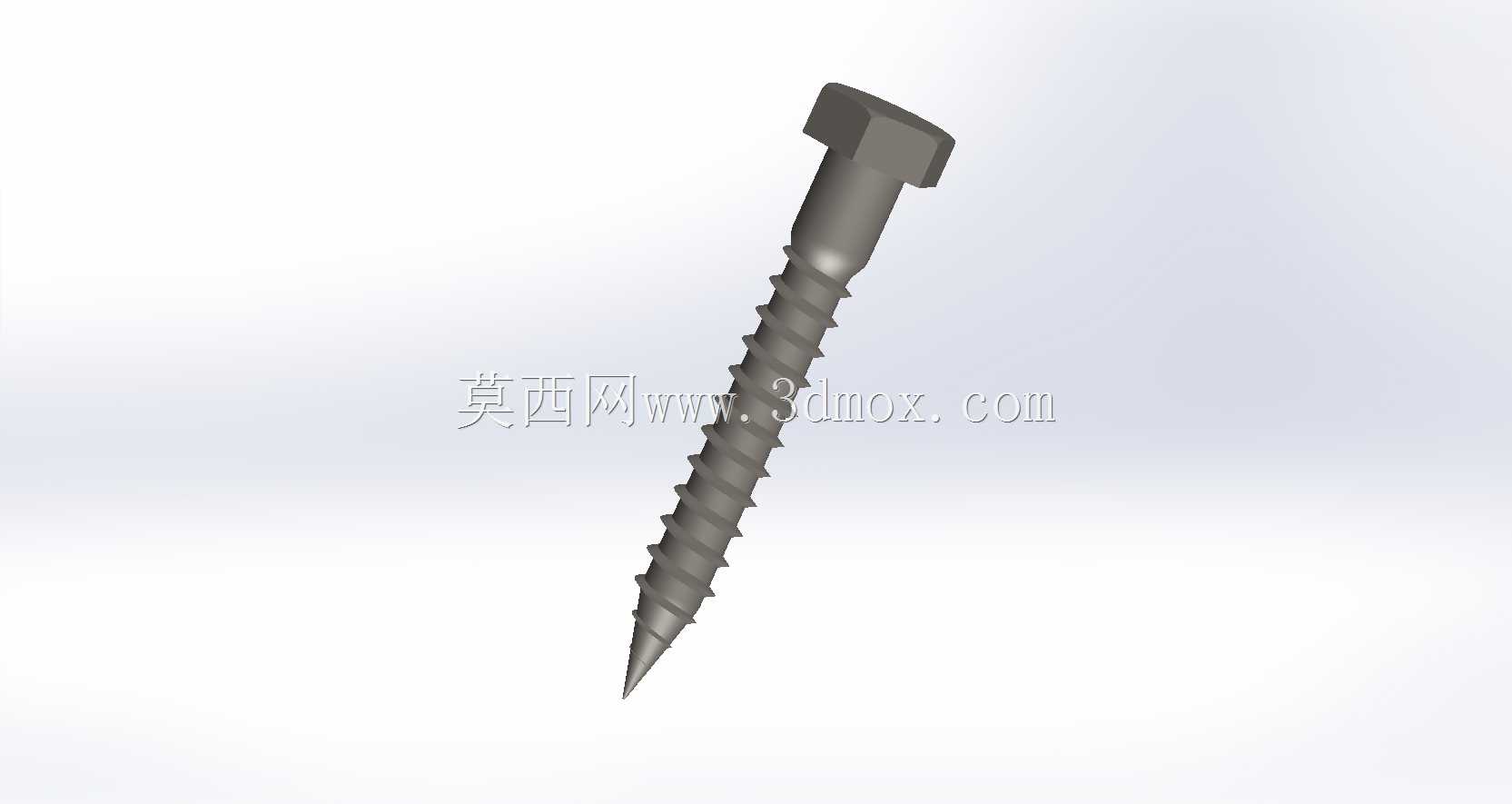

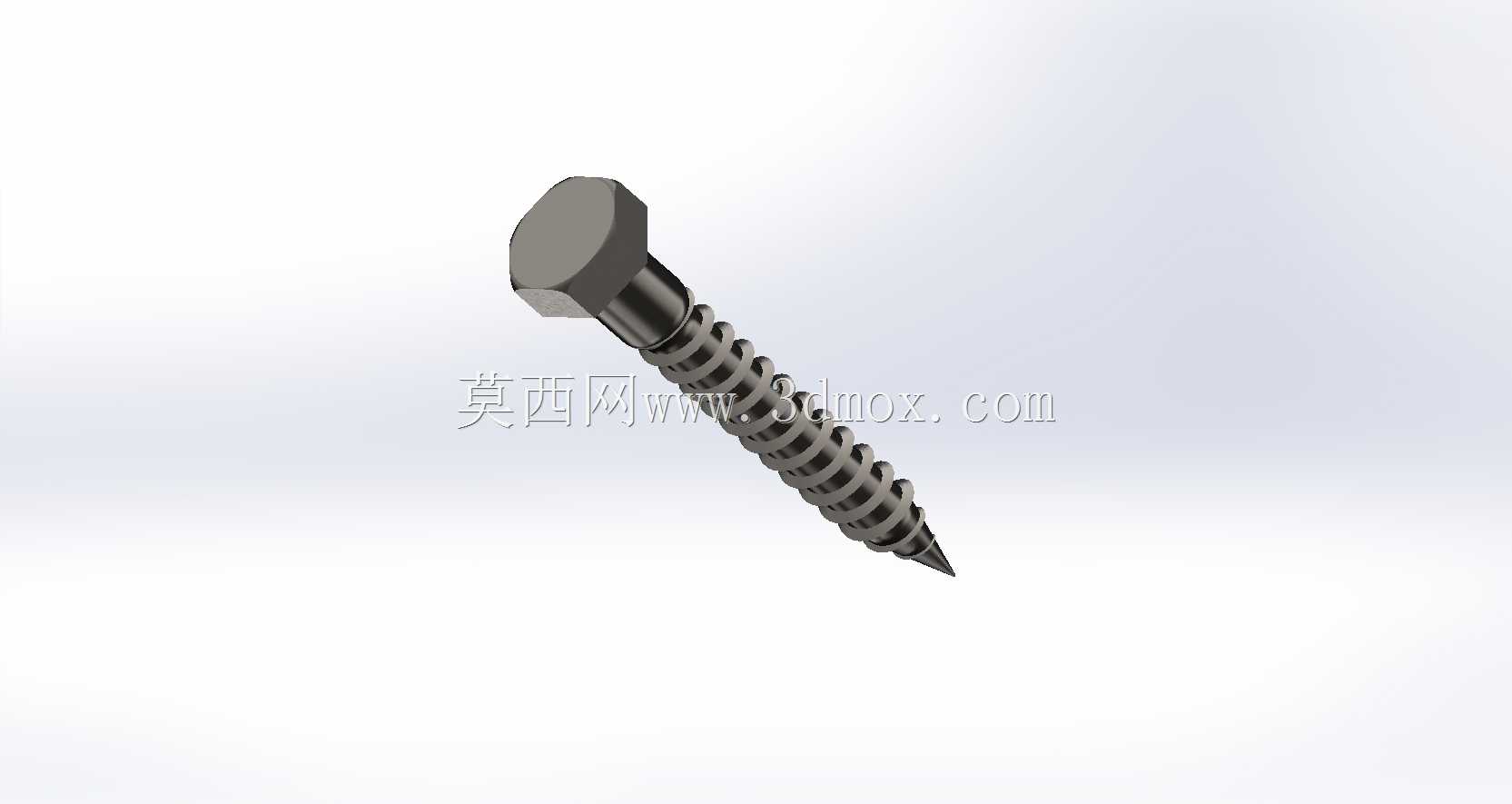

　　尺寸边界上，这款螺钉总长度100毫米，螺杆外径14毫米，所有尺寸参数都保留了可编辑的建模特征，设计师在实际项目里调用的时候，可以根据自己的安装需求调整螺杆长度、螺纹段长度、头部厚度、对边尺寸，不需要从头开始绘制螺纹特征，能节省不少建模时间。这里要提醒刚做结构设计的同行，选型的时候不能只看螺钉总长，要算清楚实际拧入基材的有效深度：比如连接两层15毫米厚的多层板，拧入下层基材的深度至少要达到外径的3倍以上，也就是不低于42毫米，加上上层板的厚度和头部预留的间隙，选100毫米长度的规格刚好能满足抗拔力要求，如果是拧入密度板这类握钉力较差的基材，还要适当增加拧入深度，或者更换更长的规格。安装边界方面，外六角头的对边尺寸是配套标准套筒设计的，安装位置周围要预留至少能放下套筒的操作空间，距离构件边缘的距离不能小于螺钉外径的2.5倍，不然拧入的时候容易导致基材边缘崩裂，这点在做木结构设计、电气柜安装板布局的时候经常被新手忽略，最后现场装不上或者装完构件开裂，返工成本很高。

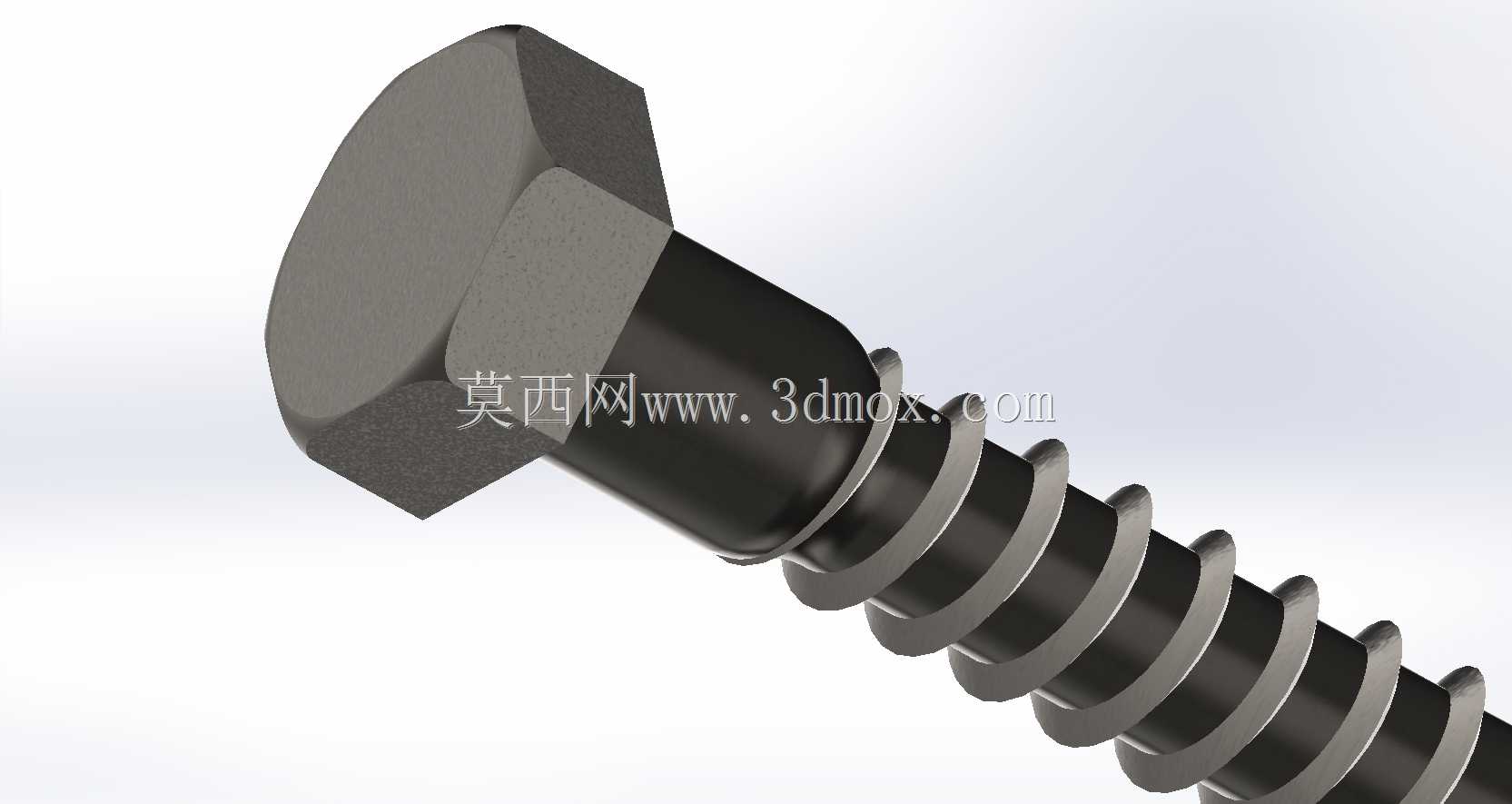

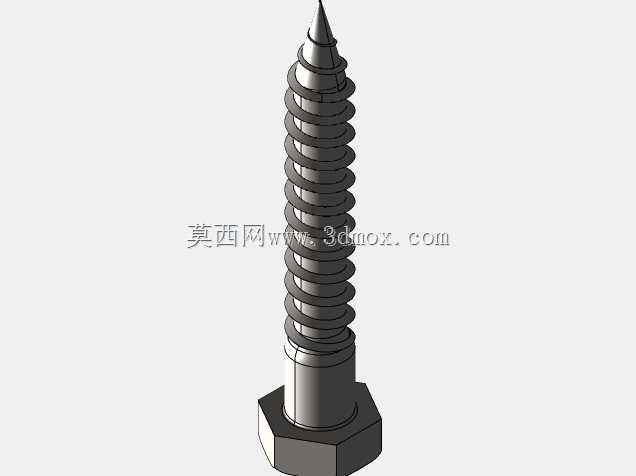

　　建模思路上，这个模型没有做过度的细节简化，螺纹部分采用真实的螺旋扫描特征生成，不是贴图或者简化的棱柱状结构，做装配干涉检查、运动仿真的时候能真实反映螺纹的啮合状态，头部的六角倒角、尖头的过渡锥面都做了符合实际加工工艺的圆角处理，不会出现现实加工里不可能存在的尖锐棱角，导入各类三维软件做装配、出工程图的时候，不需要再额外修正工艺特征。很多网上下载的螺钉模型要么螺纹做的不对，要么头部尺寸和标准件对不上，这个模型的尺寸基准完全符合常用自攻螺钉的尺寸规范，调整参数的时候只要按照标准件的尺寸系列修改数值，就能直接生成对应规格的模型，不用反复校核特征关联。

　　实际工程应用里，这类螺钉还有几个容易踩的选型坑：一是不要用它来连接硬度高于HRC20的金属件，虽然它有自攻能力，但螺纹牙的硬度有限，拧入硬金属的时候很容易滑牙或者拧断；二是在户外使用的时候，要根据使用环境选择对应的表面处理，比如潮湿环境要选热镀锌或者不锈钢材质的，普通镀锌层的螺钉在户外用不了两年就会锈蚀，拆的时候根本拧不下来；三是拧紧扭矩要控制在合理范围，很多工人现场施工的时候一味用电动扳手拧到拧不动为止，很容易把螺纹拧滑、或者把基材拧裂，实际扭矩值要根据基材密度、螺钉直径做匹配，14毫米外径的自攻螺钉，拧入松木的扭矩控制在12-15N·m就足够达到设计抗拔力了。
