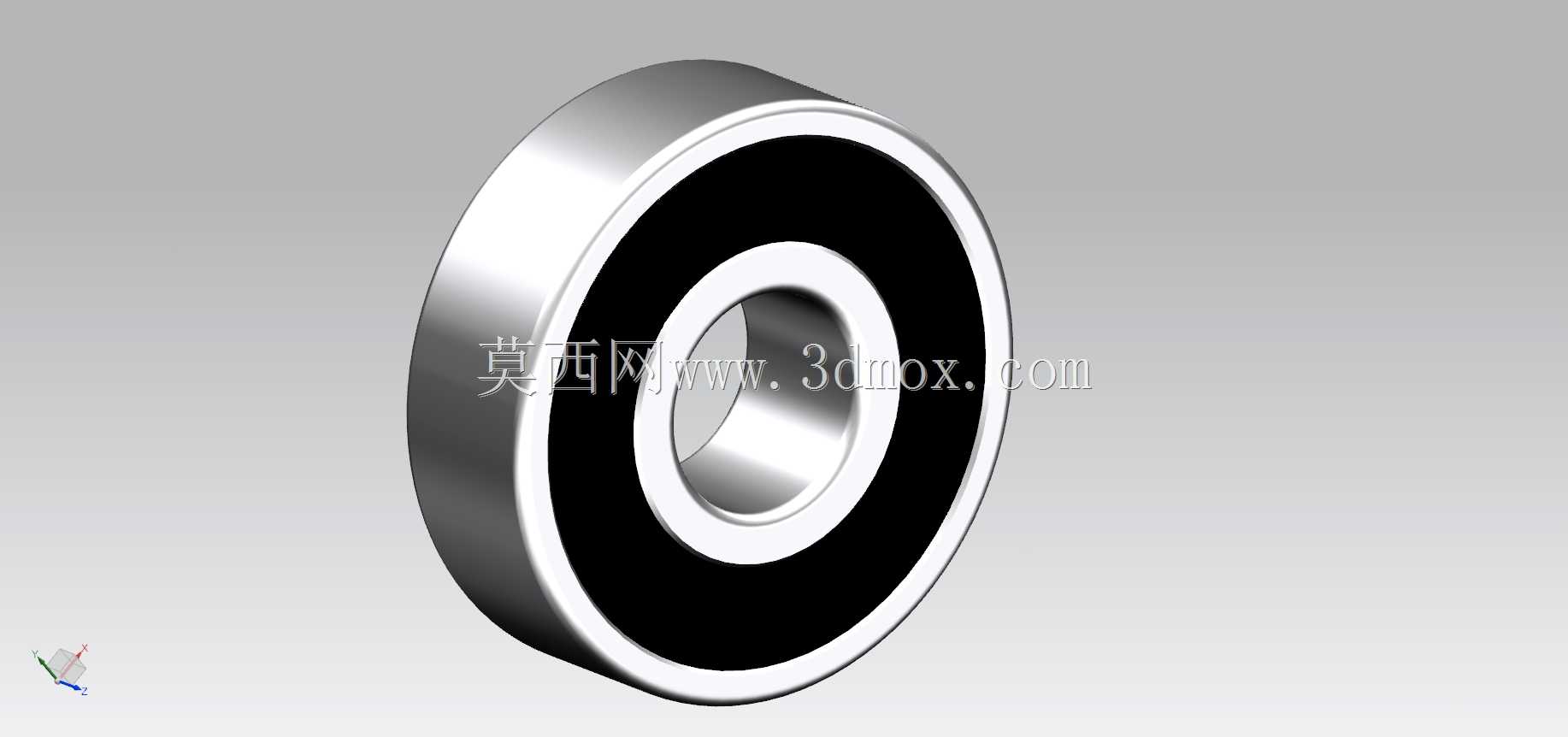

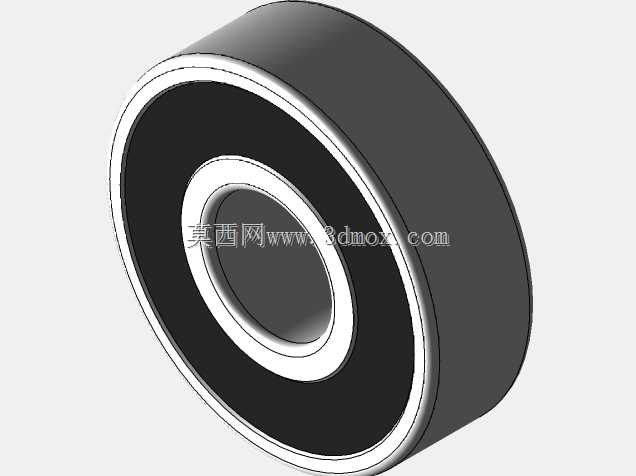

608-2RS双面密封深沟球轴承结构

　　日常做小型传动结构选型时，608系列轴承是绕不开的基础件，尤其是带双侧橡胶密封的2RS版本，在民用、轻工、小型机电设备里的普及率极高。先从实际应用场景说起，这类小尺寸轴承最常见的使用场景包括小型异步电机输出端支撑、滑板轮组旋转支撑、家用健身器材转轴、3D打印机导轮从动轮、办公设备走纸辊支撑、小型输送线从动托辊、儿童玩具传动结构、门窗滑轮组等，但凡需要低摩擦、小载荷、高转速的旋转支撑位，只要安装空间匹配，工程师第一反应都会先核对608轴承的安装边界。

　　从功能特性上看，这款带双侧接触式橡胶密封的结构，和开式、铁封版本的核心差异在于密封性能：两侧的丁腈橡胶密封唇口与内圈密封槽形成过盈配合，能阻挡外界的粉尘、碎屑、液态飞溅物进入轴承内部滚道，同时可以把轴承内部填充的锂基润滑脂封在滚道与钢珠的接触区域，不需要用户定期加注润滑脂，维护成本极低，非常适合那些装配后长期不拆解、使用环境存在少量粉尘或潮气的工况。和同尺寸的开式轴承相比，它的极限转速会略有下降，但对于绝大多数民用、轻工设备的转速区间来说，这个损失完全可以忽略，换来的免维护特性和更长的使用寿命，在批量设备装配时的性价比优势非常明显。

　　再说到设计思路，做这个三维模型的时候，首先要还原的是轴承的核心装配关系：内圈、外圈、保持架、滚动钢珠、两侧密封件这五个部分的配合公差必须符合DIN625标准的尺寸要求，不能出现建模时的干涉问题。内圈的内径是8毫米，这个尺寸是和轴径配合的基准，建模时要考虑基孔制的配合公差带，和常用的h6、g6精度的光轴配合时，能实现合适的过盈或间隙配合，避免内圈和轴之间出现跑内圈的打滑问题；外圈的外径是22毫米，对应安装座的轴承孔尺寸，按照基轴制的配合要求建模，保证外圈压入座孔后不会出现跑外圈的转动，同时压装时不会因为过盈量过大撑裂塑料或薄金属材质的安装座。轴承的总宽度是7毫米，这个尺寸决定了安装位的轴向预留空间，建模时要注意密封件是略微突出内圈端面还是齐平，避免实际装配时密封件和端盖、轴肩发生摩擦。

　　滚道部分的建模是还原轴承功能的核心，深沟球轴承的滚道曲率半径略大于钢珠半径，这个细节不能出错，否则会影响后续做运动仿真时的接触应力分析结果；保持架采用浪形冲压保持架的结构，均匀分隔8颗钢珠，建模时要保证每颗钢珠在兜孔内有合适的活动间隙，不会出现卡滞，同时保持架和内外圈滚道之间不能有摩擦干涉。两侧的密封件要做出唇口的薄壁结构，还原真实密封件的形态，而不是简单做一个平盖贴在轴承两侧，这样模型在做装配演示的时候，能清晰展示密封结构的防护原理。

　　从安装边界的角度来说，选用这款轴承的时候，首先要确认轴的台阶高度不能超过内圈的倒角尺寸，否则轴肩会顶住密封件，导致密封件磨损或者轴承转不动；对应的轴承座孔的台阶也不能超过外圈的倒角尺寸，保证外圈能完全贴合座孔的定位端面。如果是在有一定轴向载荷的工况下使用，要注意608轴承的轴向承载能力远小于径向承载能力，只能承受较小的双向轴向载荷，不能作为纯轴向支撑使用，否则会出现钢珠和滚道边缘接触，导致轴承提前失效。另外，橡胶密封件的耐温范围一般在-20℃到100℃之间，如果使用环境温度超过这个区间，就需要更换特殊材质密封件的版本，或者改用铁封、开式轴承搭配外部密封结构。

　　很多新手工程师在建模或者选型的时候，容易忽略轴承的倒角尺寸，608轴承的内外圈端面都有很小的装配倒角，这个倒角的作用是压装时引导轴承顺利进入座孔或者套入轴径，同时避免锐边割伤安装人员或者损坏配合件的表面，建模时这个细节不能省略，否则做装配动画或者工程图导出的时候，会和实际生产的零件存在偏差。另外，密封件的颜色一般是黑色丁腈橡胶，内外圈是轴承钢的金属质感，钢珠是亮面金属，保持架是冲压钢板或者尼龙材质，这些外观细节的还原，能让三维模型在做装配展示、产品渲染的时候更贴近真实零件的状态，方便非技术人员理解结构组成。

　　在做小型设备的结构设计时，这类标准件不需要自行加工，直接按照标准尺寸预留安装位即可，建模时直接调用符合标准的三维模型，能大幅减少重复建模的工作量，同时避免因为自行建模的尺寸错误导致后续开模或者机加工的零件出现装配问题。比如做滑板轮设计的时候，轮芯的轴承安装孔深度要匹配两个608轴承背对背安装的总宽度，中间的衬套长度要精准，保证锁紧螺母拧紧后，轴承不会受到额外的轴向预紧力，否则会导致轮子转动卡滞，轴承快速磨损；做小型电机设计的时候，轴承室的公差要控制在合理范围，过松会出现外圈转动，过紧会导致轴承游隙变小，运转时发热严重，这些细节都可以在三维模型装配阶段通过公差分析提前发现问题，减少后续样机测试的整改次数。
