海康威视半球型安防监控摄像机结构

　　日常做弱电安防配套结构设计时，半球型监控摄像机是室内点位布设最常用的前端设备，这次拆解建模的这款吸顶半球，核心适配室内办公、商超通道、电梯轿厢、住宅楼道这类需要隐蔽布设监控点位的场景，相比枪式摄像机，半球的吸顶安装方式不会突兀破坏装修顶面的整体观感，同时外露部件少，能减少非专业人员误触碰或者恶意破坏的概率。

　　从实际使用功能来看，这类半球摄像机集成了成像模组、红外补光单元、镜头调节机构与外壳防护结构，常规安装完成后可在一定范围内手动调整镜头的俯仰与水平旋转角度，适配不同的监控视场角需求，外壳的前圈与底座配合后，能对内部电子元件形成基础的防尘防护，适配室内干燥无强腐蚀的常规使用环境，部分同结构款型搭配防水胶圈后也可用于半室外的檐下点位。

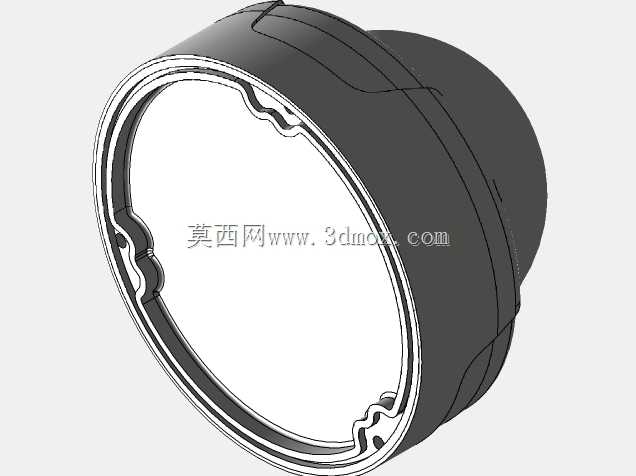

　　做三维结构建模时，首先要理清各部件的装配逻辑：底座部分是整个设备的安装基准，预留的穿线孔与安装螺丝孔位需要匹配常规86型暗装接线盒的孔距，保证现场施工时可以直接固定在预埋接线盒上，不需要额外打孔做转接支架，降低现场安装的施工难度；前壳的环形边缘做了圆弧过渡处理，既避免安装后边缘尖锐剐蹭过往人员，也能减少顶面落灰在设备边缘的堆积，降低后期运维清洁的频率；镜头区域的透明罩采用曲面设计，建模时需要重点保证罩体的光学曲面弧度均匀，避免出现光线折射畸变影响成像效果，同时透明罩与前壳的配合处做了止口结构，不用额外打胶就能实现紧密贴合，减少灰尘进入内部附着在镜头或红外灯板上的可能。

　　从安装边界尺寸来看，这款半球的整体外径控制在常规半球的通用尺寸区间，底座安装孔的中心距适配市面主流的监控安装支架与接线盒，设备整体突出顶面的高度较低，在电梯轿厢这类层高有限的空间内安装时，不会因为设备突出过多影响人员通行或者搬运货物时发生剐蹭；内部的镜头调节机构预留了足够的转动间隙，建模时需要模拟转动行程，保证调整到最大俯仰角度时，镜头不会与透明罩或者外壳内壁发生干涉，同时调节阻尼结构的位置要合理，保证调整到目标角度后不会因为长期使用或者轻微震动出现视角偏移。

　　结构设计上还考虑了运维的便捷性，前壳与底座采用旋转卡扣式连接，不需要借助专业工具就能拆开前壳进行镜头角度调整或者设备检修，卡扣的配合松紧度经过反复校核，既不会因为长期热胀冷缩出现卡扣松脱导致前壳掉落，也不会因为卡扣过紧导致运维人员拆卸时损坏外壳；走线空间在底座内部做了合理预留，能容纳网线与电源线的弯折余量，避免安装时线材被底座压破绝缘层造成短路隐患。

　　这类半球摄像机的结构看似简单，但每个细节的尺寸校核都直接影响现场安装效率与长期使用的稳定性，建模过程中需要反复核对安装配合尺寸、部件运动干涉、装配间隙这些工程细节，保证输出的三维模型能直接用于配套支架设计、安装点位模拟、装修方案效果整合等实际工程场景，而不是仅做外观展示用的外观模型。做这类安防设备建模时，不能只还原外观曲面，更要把实际安装、运维、功能实现相关的结构细节都准确还原，才能给后续的结构配套、施工模拟提供可靠的三维参考，避免现场安装时出现孔位不对、间隙不足、转动干涉这类实际问题。
