思科IE-3300工业以太网交换机三维结构

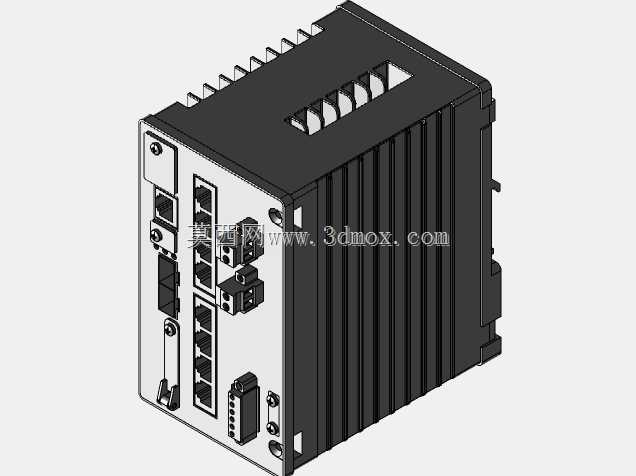

　　这款工业级以太网交换设备的三维结构还原，完全围绕工业现场的实际部署需求展开设计，从结构选型到接口布局，都贴合严苛工业环境下的使用逻辑。先从安装边界来看，设备整体采用标准DIN导轨安装的紧凑机身设计，宽度适配工业机柜内的标准安装位，深度控制在合理范围，不会占用过多柜内纵深空间，即便是在高密度布线的机柜内，也能预留出足够的线缆弯折半径，避免网线、光纤过度弯折导致的传输损耗。机身侧面的散热鳍片采用一体化压铸成型结构，没有额外拼接缝隙，既提升了整体结构强度，也能在-40℃到75℃的宽温工作环境下，通过被动散热将内部交换芯片、电源模块的热量快速导出，不需要额外加装散热风扇，从根源上避免了风扇积灰、轴承损耗带来的故障点，适配冶金、矿山、轨道交通沿线这类粉尘多、维护难度大的部署场景。

　　接口布局上，前面板的功能分区做了明确的物理分隔：上层配置了Console调试口与状态指示灯组，指示灯采用低功耗长寿命LED，不同颜色对应电源、链路、告警三类状态，现场运维人员不需要连接配置终端，站在机柜前就能快速判断设备运行状态；中间区域分为上下两组RJ45电口，每组8个端口，全部支持千兆传输速率与PoE供电能力，可直接为现场的工业摄像头、无线AP、分布式IO模块供电，减少额外电源布线的工作量；电口旁预留了两个SFP光口插槽，支持长距离光纤传输，可满足厂区跨车间、矿区跨作业面的长距离组网需求，避免电磁干扰对信号传输的影响；面板下方的端子接口采用锁固式设计，电源接线端子支持双电源冗余输入，一路电源故障时设备可无缝切换到备用电源，不会出现网络中断，继电器告警端子可直接接入现场的工控告警系统，设备出现端口离线、电源故障时可直接触发声光告警，不需要额外配置监控平台。

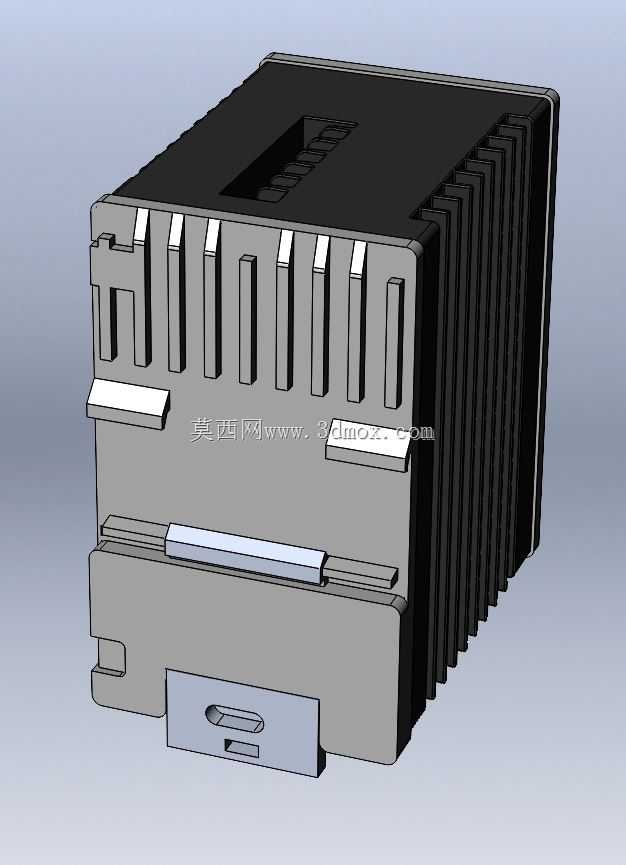

　　结构设计细节上，机身外壳采用高强度镀锌钢板冲压成型，表面做了黑色防静电喷塑处理，边角位置做了圆弧过渡，避免安装时划伤施工人员的手部，所有接口位置都做了金属包边加固，反复插拔线缆也不会出现接口松动、面板开裂的问题。前面板的固定螺丝采用防脱落设计，拆卸维护时螺丝不会从面板上掉落，避免掉入机柜内部引发电路短路的风险。设备的安装卡扣位于机身背部，采用弹簧式锁固结构，对准DIN导轨按压即可完成固定，拆卸时只需要拨动卡扣的解锁拨片就能快速取下设备，单人即可完成现场更换作业，不需要额外工具辅助。

　　从实际应用场景来看，这类设备主要部署在工业控制网络的接入层，承担现场设备与核心交换机之间的数据转发任务，相比商用交换机，其结构设计上充分考虑了工业现场的电磁干扰、振动、温湿度变化等因素：机身内部的电路板全部做了三防漆涂覆，可抵御潮湿、盐雾、霉菌的侵蚀，适配沿海厂区、户外作业站点的部署环境；所有板卡之间的连接都采用加固式接插件，设备在承受10G加速度的振动冲击时，也不会出现接插件松动导致的接触不良问题。建模过程中对每一处结构细节都做了精准还原，包括鳍片的间距、接口的深度、卡扣的活动行程都和实物保持一致，可直接用于工业机柜的布局仿真、布线模拟，也能作为工业网络实训场景的教学演示模型，帮助施工人员提前熟悉设备接口布局，减少现场安装的出错概率。
