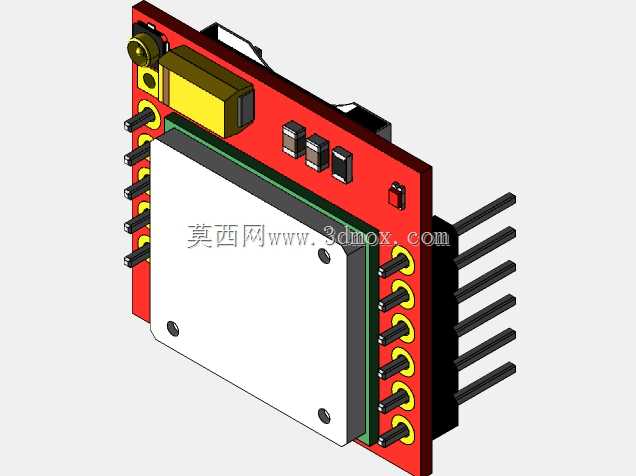

在嵌入式物联网终端、远程数据采集设备、简易GSM通讯装置的开发过程中,SIM800L模块是应用极为广泛的蜂窝通讯核心部件,本次呈现的板卡级三维结构,完整还原了该模块集成后的实际装配形态,可直接用于整机结构设计阶段的干涉校验、安装位预留以及外壳适配工作。从实际工程应用场景来看,这类模块常被集成在户外环境监测终端、共享设备控制板、远程报警装置、小型物联网网关中,承担短信收发、语音通话、GPRS数据透传的核心功能,由于其部署场景多存在安装空间紧凑、周边结构件密集的特点,精准的三维结构数据能大幅减少结构设计阶段的反复打样调整,避免出现接插件干涉、安装孔位错位、天线预留空间不足等常见工程问题。
从板卡本身的功能布局设计来看,核心通讯模组被安置在板卡中部的屏蔽罩下方,屏蔽罩采用金属冲压结构,通过板边焊盘与PCB可靠连接,既能够阻隔外界电磁干扰对射频信号的影响,也能避免模组工作时的电磁辐射干扰板上其他电路的正常运行。板卡一侧排布了双排直插排针,所有电源、通讯、控制引脚全部引出,排针间距采用标准2.54mm间距设计,既可以直接插装在面包板上用于原型验证,也可以通过排针与主控底板焊接连接,适配不同阶段的开发需求。板卡另一侧集成了IPEX天线座与板载陶瓷天线的预留焊位,用户可根据实际安装场景选择外接高增益天线或者直接使用板载天线,射频通路的走线在PCB设计时做了50欧姆阻抗匹配,结构建模时也完整还原了天线座的凸起高度,方便设计人员预留天线安装的避让空间,避免金属外壳遮挡天线导致信号衰减。
电源部分的设计在板卡上有明确的结构体现,板载的大容值电解电容被安置在模组电源引脚附近,用于应对模组发射信号时的峰值电流需求,避免电压跌落导致模组重启,电容的高度、直径在模型中做了1:1还原,在做上层外壳或者相邻板卡堆叠设计时,可直接参考该尺寸预留安全间隙,避免挤压电容导致引脚脱焊或者外壳顶起。板上还集成了电源指示LED、网络状态指示LED,对应的灯位开孔位置可直接从模型中提取坐标,用于外壳指示灯孔的对位设计,减少后期装配时的对位偏差。SIM卡 holder 采用翻盖式结构设计,安置在板卡侧边,模型完整还原了SIM卡座的翻盖开启角度与插卡方向,设计外壳时可直接对应位置开设SIM卡插拔口,无需额外核对卡座的尺寸手册。
从安装边界与尺寸适配角度来看,整个板卡采用矩形轮廓设计,四个角预留了标准安装孔位,安装孔的孔径、孔位间距完全符合常用嵌入式模块的安装规范,既可以通过铜柱与主控板实现堆叠安装,也可以通过螺丝直接固定在设备壳体的安装柱上。板卡上所有接插件的外伸尺寸、最高元器件的高度都在模型中做了精准还原,排针的插针长度、天线座的凸起高度、电容的顶端高度都按照实际物料的标称尺寸建模,在做整机结构的堆叠设计时,可直接将该模型导入装配体,校验与周边结构件、电池、其他功能板卡的间隙是否满足安全距离要求,尤其是射频部分与金属结构件的距离是否满足信号无遮挡的要求。
在实际的项目开发中,很多初级结构设计人员容易忽略通讯模块的周边空间预留,比如将金属外壳紧贴天线区域导致信号强度骤降,或者排针位置与外壳加强筋干涉导致板卡无法安装到位,又或者SIM卡插拔位置被壳体结构挡住导致后期换卡必须拆机,这些问题都可以通过在设计阶段导入精准的三维模型进行虚拟装配来提前规避。该模型完整还原了板卡上所有元器件的实际外形与位置,没有做过度简化,即便是板上的贴片电阻、电容、ESD保护器件的位置与高度都有体现,能够满足从原型验证到量产结构设计全阶段的使用需求,不管是做arduino扩展板的适配设计,还是做独立物联网终端的整机结构,都可以直接调用该模型进行装配校验,大幅缩短结构设计的迭代周期,减少打样过程中的物料浪费与时间成本。
- 上一篇:七端口USB集线扩展电路板结构设计
- 下一篇:海康威视半球型安防监控摄像机结构
- 全部评论(0)
- 模板大小: 3.28 MB
- 售价:5金币
- 下载次数: 857
- 系统要求: STEP / IGES
- 软件分类: 通讯工具类
