60×40规格通用多孔PCB原型实验板

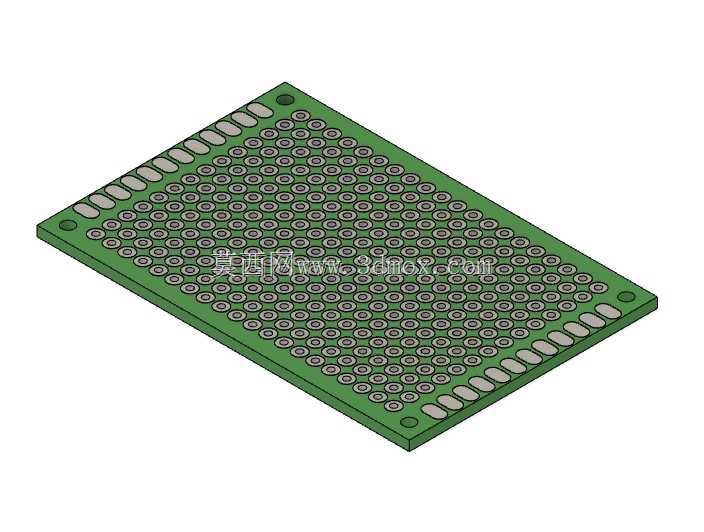

　　在电子电路原型验证、小批量功能样机调试、教学实验实训场景中，这类60×40规格的多孔PCB原型板是结构工程师、电子硬件工程师日常接触频率极高的基础载板，它不需要提前定制专属走线，能快速完成分立元件、贴片元件的搭焊验证，省去开板打样的等待周期，适合前期方案快速迭代阶段使用。从结构设计角度看，这块原型板采用标准FR-4环氧玻纤基材，板面做了阻焊绿油覆盖，所有焊盘位置都做了沉铜通孔处理，孔位按照标准2.54mm间距网格排布，不管是直插式电阻电容、排针排母，还是常用的SOP、QFP小封装贴片芯片，都能找到适配的焊接点位，不需要额外做孔位二次加工。

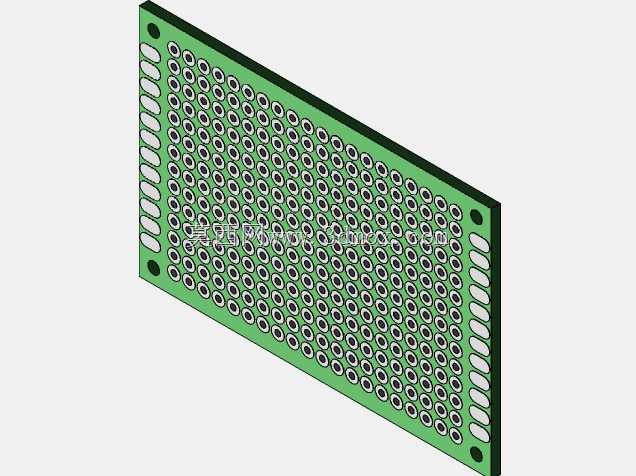

　　板边两侧预留了整排半孔焊盘，既可以用来焊接插针做外部接口引出，也能配合板角的四个安装固定孔，直接通过铜柱或者螺丝固定在设备壳体内部的安装位上，固定孔的位置避开了板面的网格孔区，不会和元件焊接位置产生干涉。设计这类通用原型板的时候，首先要确定核心的孔间距参数，2.54mm是行业通用的直插元件引脚间距标准，按照这个间距排布网格孔，能覆盖绝大多数常规直插元件的引脚跨度，不会出现引脚对不上孔位的情况；其次要考虑板边的安装余量，四个固定孔距离板边的距离控制在3mm左右，既保证安装时螺丝不会压到板边线路，也不会过多占用板面的有效焊接区域；板厚选用常规1.6mm规格，和市面通用的PCB成品板厚度一致，配合标准铜柱安装时不会出现板身翘曲的问题，焊接大体积元件比如电解电容、小型变压器的时候，板身的结构强度足够支撑元件重量，不会因为元件自重导致板身变形。

　　实际使用场景里，这类原型板常用来做电源模块的前期功能验证，比如小功率电源变压器的外围整流、滤波电路搭试，工程师可以直接在板上焊接变压器引脚、整流桥、滤波电容，快速测试不同参数下的电路输出效果，不需要等待定制PCB的生产周期，能大幅缩短前期方案验证的时间；在学生电子设计竞赛、课程实训场景中，这类通用板也是核心的电路载体，学生可以根据自己的电路设计，灵活选择焊接位置，随时调整元件布局，不需要提前绘制复杂的PCB版图，降低了入门阶段的设计门槛。

　　从安装边界来看，这块板的外形尺寸严格控制在60mm×40mm，属于小型化的通用原型板，能适配绝大多数小型设备的内部安装空间，比如小型工控模块、桌面式实验装置、便携检测设备的内部电路载板，安装时只需要预留出62mm×42mm的平面空间，就能完成板身的固定，同时板边的接口引出位置要预留至少10mm的接线空间，方便焊接后的导线、排针外接其他功能模块。板面的焊盘做了加大处理，每个通孔周围的焊盘直径比常规PCB焊盘大0.2mm，手工焊接的时候更容易上锡，不容易出现虚焊、焊盘脱落的问题，即使是焊接经验不足的新手，也能顺利完成元件焊接；阻焊层的附着力足够，多次拆焊元件的时候不会出现阻焊层脱落、铜皮翘起的情况，能满足多次反复调试修改的使用需求。另外，板身的边角做了圆角处理，不会像直角板边那样容易划伤操作人员的手，也能避免安装时和壳体内部的其他结构件产生硬干涉，在紧凑的设备内部安装时，圆角结构能更好地适配壳体的内部倒角空间，提升空间利用率。
