环形绕线磁芯电感结构设计方案

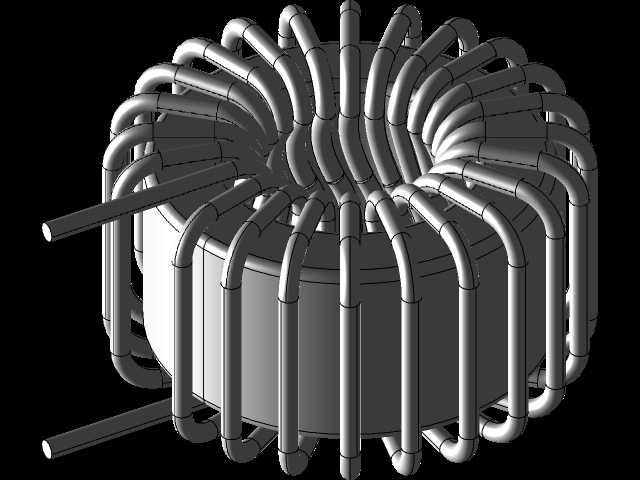

　　在开关电源、逆变电路、EMI滤波模块的硬件开发环节，环形电感的磁路闭合特性一直是设计选型时的核心考量点，这类元件依靠环形磁芯的闭合磁路结构，能大幅降低漏磁带来的周边元件干扰问题，相比棒状电感、工字形电感，在同等功率容量下体积可以压缩30%左右，非常适合高密度安装的电源板卡布局。这款环形电感的绕线排布做了针对性的对齐优化，和常见的均匀密绕方式不同，绕组的铜线排布调整了相邻匝的对齐角度，能在不增加磁芯尺寸的前提下，优化绕组间的分布电容参数，对于高频开关电源场景下的纹波抑制效果有明显提升，尤其是在100kHz到1MHz的工作频段内，绕组的趋肤效应损耗也能得到一定程度的控制。

　　从结构设计角度看，环形磁芯的外径、高度与绕组出线端的位置直接决定了PCB安装时的占位边界，设计时需要预留足够的绕组外层绝缘距离，避免铜线外层漆包层在安装过程中被板边毛刺划伤造成短路风险；两个引出引脚的伸出长度需要匹配波峰焊的工艺要求，引脚间距要符合通用电源板的焊盘排布规范，不需要额外定制异形焊盘就能直接适配常规的电源模块布局。在实际工业应用场景里，这类环形电感常被用在光伏逆变器的直流输入滤波环节、工业伺服驱动器的母线储能回路、充电桩的功率因数校正电路中，不同场景下对电感的饱和电流、直流内阻参数要求差异较大，但核心的环形绕线结构逻辑是共通的——依靠闭合磁路约束磁力线，减少漏磁对周边霍尔传感器、信号采集线路的电磁干扰。

　　建模过程中需要重点还原绕组的弯曲半径，每一圈铜线在环形磁芯上的弯折角度要匹配实际绕线工艺的最小弯曲半径，不能出现小于铜线直径1.5倍的弯折结构，否则实际生产时会出现铜线外皮破损、内应力过大导致的绕组变形问题；磁芯与绕组之间的绝缘层间隙也需要在模型中体现，预留出绝缘胶带、包覆层的安装空间，避免结构干涉。很多初级工程师在建模环形电感时容易忽略绕组的层间排布逻辑，直接用螺旋线扫掠生成均匀排布的绕组，忽略了实际绕线时铜线在环形磁芯内外圈的长度差——磁芯内圈的周长更短，绕线时铜线在内圈的排布密度会高于外圈，如果完全按照等距螺旋建模，生成的模型和实际生产出来的元件外形会有明显偏差，在做整机结构干涉检查时就会出现误判，比如原本预留的安装间隙足够，实际元件因为内圈绕组凸起造成装配卡滞。

　　这款结构的绕线对齐方式调整，本质上是通过改变相邻绕组的交叉位置，让绕组在磁芯外圈的排布更均匀，减少局部铜线堆叠造成的外径超差问题，对于自动化绕线设备的程序调试也更友好，不需要设置复杂的排线补偿参数就能实现稳定的批量绕制。在安装边界设计上，除了元件本身的最大外径、总高度尺寸，还要考虑引出线的弯折方向，两个引脚从磁芯侧下方伸出，既可以适配卧式贴装的安装方式，也可以通过调整引脚弯折长度适配立式安装场景，不同安装姿态下的元件最高点、占板面积都需要在三维模型中明确标注，方便结构工程师在做整机布局时快速核对安装空间。另外，绕组的端部固定结构也在模型中做了隐含体现，引出线位置的铜线不会因为长期震动出现松脱，在车载电源、工业工控这类有震动要求的应用场景下，绕组的固定可靠性是选型时的重要指标，建模时还原绕组的张紧排布状态，能更准确地模拟元件实际的重心位置，为后续的抗震仿真提供准确的模型基础。
