DIN72标准72mm方形300V模拟面板电压表

　　在低压配电盘、工业控制柜、小型电源设备的面板上，这类72毫米见方的模拟电压表是运维人员快速判断回路电压状态的核心目视化元件，不需要点亮屏幕、不需要额外供电回路，只要接入被测电压回路，指针就能直接偏转给出读数，哪怕现场光线条件一般，也能快速识别电压是否处于正常区间，比数显表的抗干扰能力更强，也不存在数码管跳数、低温下无显示的问题，非常适合工况复杂的工业现场长期使用。

　　这款仪表遵循DIN72标准的安装开孔规范，外形尺寸严格控制在72x72毫米，安装时只需要在面板上开出对应尺寸的方孔，将仪表本体从正面嵌入后，用后部自带的卡扣锁紧即可完成固定，不需要额外设计复杂的安装支架，也不需要在面板上打多余的固定螺丝孔，能大幅减少面板加工的工序量，也方便后期运维时快速拆换故障仪表。仪表正面的边框做了窄边设计，突出面板的高度控制在合理范围，不会因为仪表突出过多影响柜面其他操作元件的布局，后部的接线端子预留了足够的接线空间，适配常规的1.5-2.5平方的多股铜芯导线，接线时不需要额外压接特殊端子，普通的叉形或者针形端子就能可靠连接。

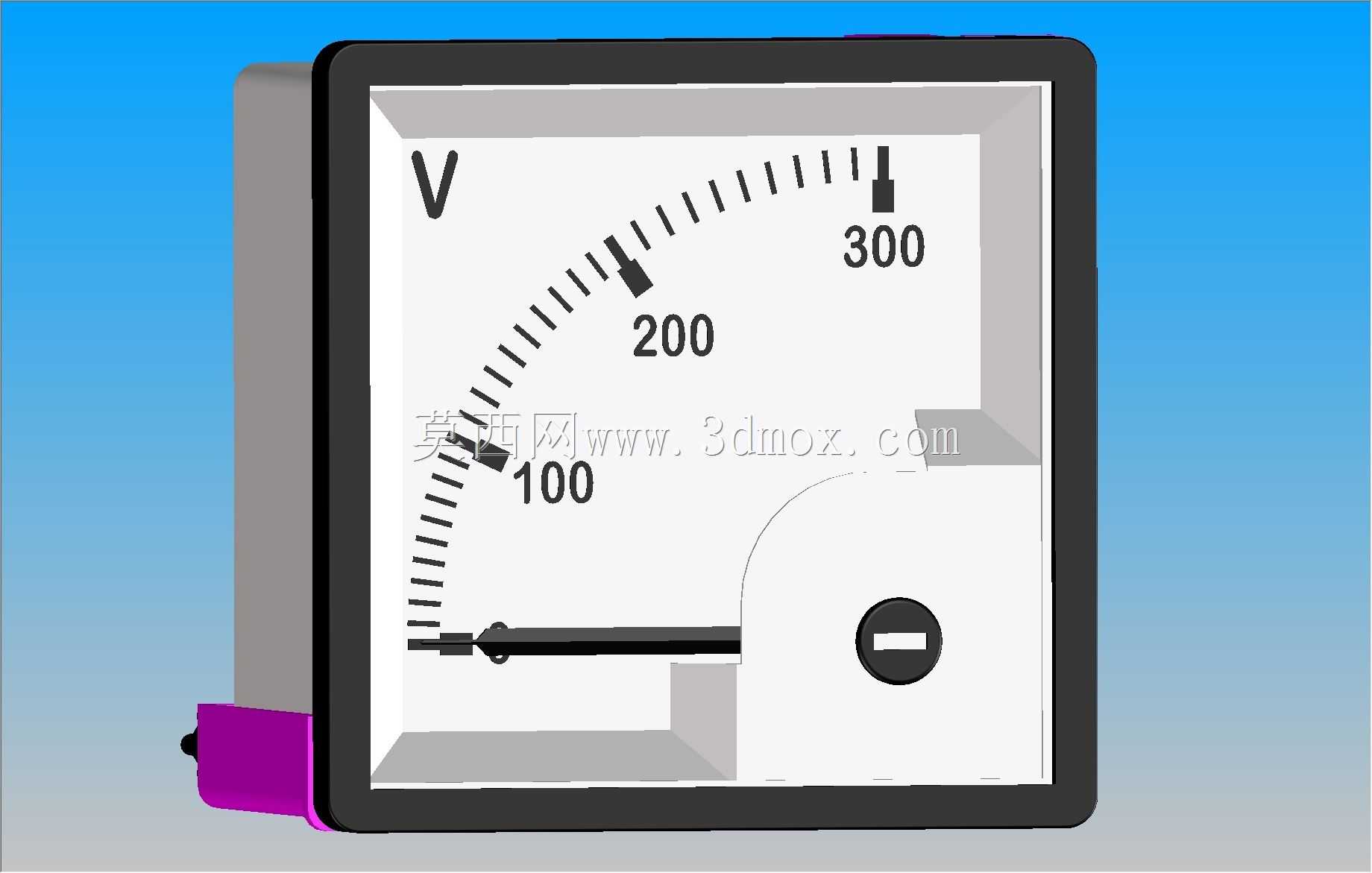

　　从功能设计上，这款仪表采用动铁式测量结构，测量上限为300V，刻度采用非线性排布，在0-100V区间刻度间距较宽，100-300V区间刻度随测量特性做了对应压缩，完全匹配动铁仪表的偏转特性，读数时可以根据指针位置快速对应电压值，刻度盘上的数字和刻度线采用高对比度印刷，长期使用不会出现掉漆、模糊的问题，指针做了轻量化处理，偏转响应速度适中，不会因为回路电压的小幅波动出现指针频繁抖动的情况，也能在电压出现异常偏移时快速给出指示。表盘左下角设置了机械调零旋钮，在仪表未接入回路时，可以用一字螺丝刀调整旋钮将指针精准对准零位，保证长期使用后的测量精度，不需要拆开表体进行内部调整。

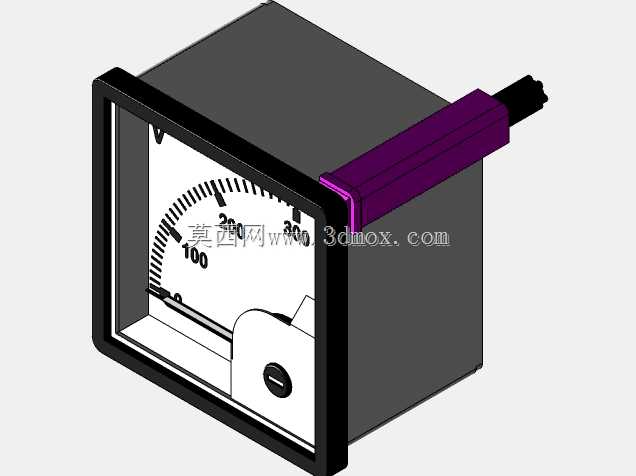

　　建模过程中，首先按照DIN72标准的安装尺寸确定了整体的外形边界，先绘制出方形的表壳主体，区分正面边框和后部嵌入柜体的本体部分，正面的玻璃视窗做了轻微的倒角处理，还原真实仪表的视窗边缘结构，避免直角带来的生硬感。刻度盘的绘制严格对应真实300V动铁表的非线性刻度间距，逐个标注刻度线和对应数值，还原真实表盘的印刷布局，指针部分做了细长的锥形结构，尾部做了配重平衡设计，和真实动铁表的指针结构保持一致。后部的接线部分做了简化处理，保留了接线端子的基本外形和安装卡扣的结构，方便设计人员在做柜体面板布局时，直接调用模型检查安装干涉、确认面板开孔尺寸，不需要再单独核对样本参数。

　　这类仪表的应用场景覆盖了绝大多数低压交流回路的本地电压指示，从车间的小型动力配电柜、设备配套的控制电源柜，到实验室的测试电源台、小型变压器的输出面板，都能看到同规格仪表的身影，选型时只需要确认测量量程、安装尺寸匹配，就能直接替换同标准的不同品牌产品，互换性非常强。在做三维布局时，需要注意仪表后部的嵌入深度，预留足够的接线空间，避免和柜内的线槽、导轨或者其他元件发生干涉，同时要保证仪表正面的观察视角符合运维人员的站立操作高度，不要被其他操作手柄或者指示灯遮挡视线。模型还原了仪表的所有外部特征，包括侧面的安装卡扣、底部的接线端、正面的调零旋钮，结构设计人员可以直接将模型导入装配体，完成面板开孔的关联设计，也能用来做产品宣传的渲染图，还原设备的真实外观效果，不需要再重新建模。
