电机钟壳适配液压泵连接结构

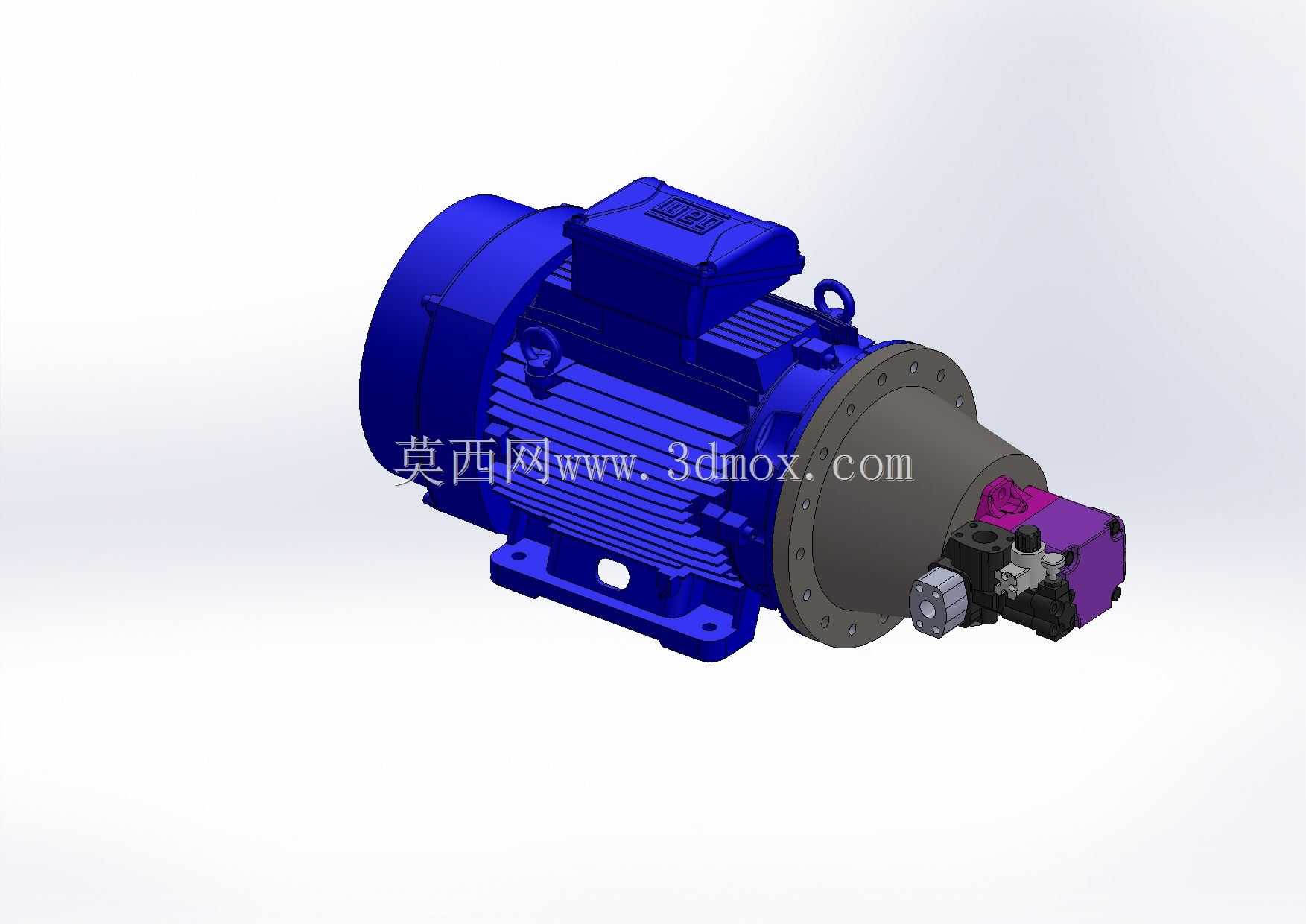

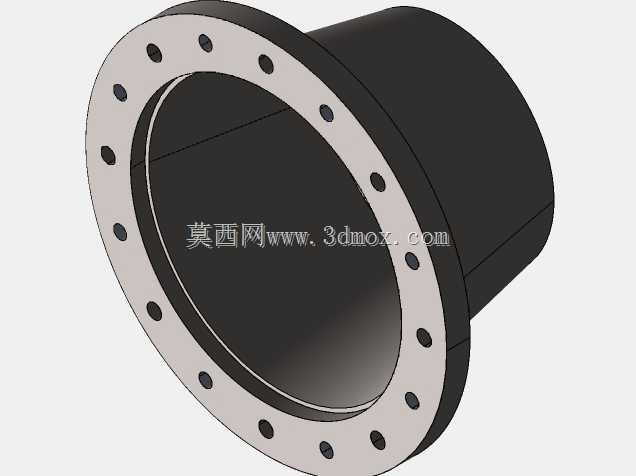

　　在工业液压动力单元的集成设计中，电机与液压泵的同轴连接一直是结构设计的核心环节，这款钟罩结构正是为解决电机与液压泵的安装对接、同轴度保障、传动防护需求而设计的适配构件。日常在液压站、机床液压系统、工程设备液压动力模块的搭建场景里，电机输出轴与液压泵输入轴的连接如果缺乏刚性的定位支撑，很容易出现运行过程中轴系偏移、联轴器磨损加剧、传动振动超标的问题，钟罩作为两者之间的连接载体，首先承担的就是安装基准定位的作用。从结构设计逻辑来看，这款钟罩的法兰端分别匹配电机前端盖的安装止口与液压泵的安装定位面，两端止口的同轴度公差在建模时严格控制在0.02mm以内，确保电机轴与泵轴安装后不会出现偏载，避免轴封因径向力过早损坏。钟罩的筒体部分预留了足够的内部空间，既可以容纳弹性联轴器、钟形减震垫等传动连接件，也能为日常检修时观察联轴器磨损状态、加注润滑脂预留操作空间，不需要完全拆解电机与泵体就能完成基础维护。在安装边界的设计上，钟罩与电机连接的法兰孔位完全匹配标准系列三相异步电机的前端安装尺寸，法兰止口直径、螺栓孔分布圆、孔位数量都对应通用Y系列、YE系列电机的安装规范，不需要对电机端盖进行二次加工就能直接装配；另一端与液压泵连接的法兰则适配常见的齿轮泵、叶片泵的安装法兰尺寸，兼顾了不同排量液压泵的安装兼容性。

　　筒体侧面预留的观察孔位，既可以在设备调试时快速确认联轴器的安装对位情况，也能在运行过程中辅助监测传动部件的温升状态，避免因联轴器打滑、异常摩擦导致的过热问题。考虑到液压系统运行中可能存在的油液渗漏情况，钟罩的下部设计有回油通槽，渗漏的液压油可以通过通槽回流到油箱，不会积存在钟罩内部浸泡联轴器橡胶减震元件，延长弹性部件的使用寿命。在壁厚设计上，钟罩的筒体壁厚根据适配电机功率的不同做了差异化的加强，适配7.5kW以下电机的钟罩壁厚取6mm，适配15kW级别电机的钟罩在法兰与筒体衔接处增加了加强筋结构，避免电机启动瞬间的扭矩冲击导致钟罩法兰变形。

　　从实际应用的场景来看，这类钟罩结构广泛用在中小型液压站的动力端集成、注塑机液压系统的动力单元改造、机床液压夹紧系统的动力模块搭建、工程机械设备的辅助液压动力单元加装等场景，相比传统的电机泵分列式安装结构，采用钟罩直连的方式可以大幅缩减动力单元的整体轴向尺寸，减少安装占地面积，同时刚性的连接结构也能提升整个轴系的运行稳定性，降低传动过程中的振动和噪音。建模过程中，对钟罩两端的止口配合面做了公差带的模拟装配验证，确保过渡配合的公差区间既能满足装配时的便捷性，又不会出现安装后松动错位的问题；法兰上的螺栓孔都做了沉头处理，螺栓安装后不会突出法兰平面，避免安装时与电机端盖、泵体法兰面产生干涉。

　　另外钟罩的吊环安装位设计在靠近电机侧的法兰上方，方便整个动力单元组装完成后的吊装转运，吊环孔的位置经过重心校核，吊装时电机与泵的连接端不会出现倾斜，避免轴系受径向吊装力产生变形。在材料选型的适配设计上，模型的结构尺寸既适配铸铁材质的铸造工艺，也适配铝合金材质的压铸工艺，不同材质对应的壁厚加强筋位置都做了对应结构预留，满足不同成本、不同载荷场景的使用需求。对于结构设计从业者来说，这类钟罩模型可以直接调用到液压动力单元的整体装配中，不需要重新绘制法兰对接尺寸，能大幅缩短设计周期；对于设备选型人员来说，可以通过模型直观确认电机与泵连接后的整体尺寸，提前规划液压站的油箱安装面布局、管路走向空间，避免出现装配干涉的问题。
