商用六头燃气灶具连对流烤箱结构设计

　　该款设备为商用餐饮场景开发的集成式燃气烹饪单元，整合六眼燃气炉头与下部对流烤箱腔体，适配天然气气源，主要面向正餐门店、连锁餐饮后厨、中央厨房配餐区等需要同时完成多工位灶上烹饪与批量烘烤作业的场景，可替代分散布置的独立炒灶与烤箱，压缩后厨设备占用空间，优化操作动线。从结构设计逻辑来看，设备整体采用落地移动式布局，底部配置四个带刹车的万向脚轮，单轮承载冗余量按设备满水满载工况的1.5倍取值，既满足日常清洁时的设备移位需求，也能在烹饪作业时通过刹车结构锁定位置，避免操作过程中设备滑移引发安全隐患。

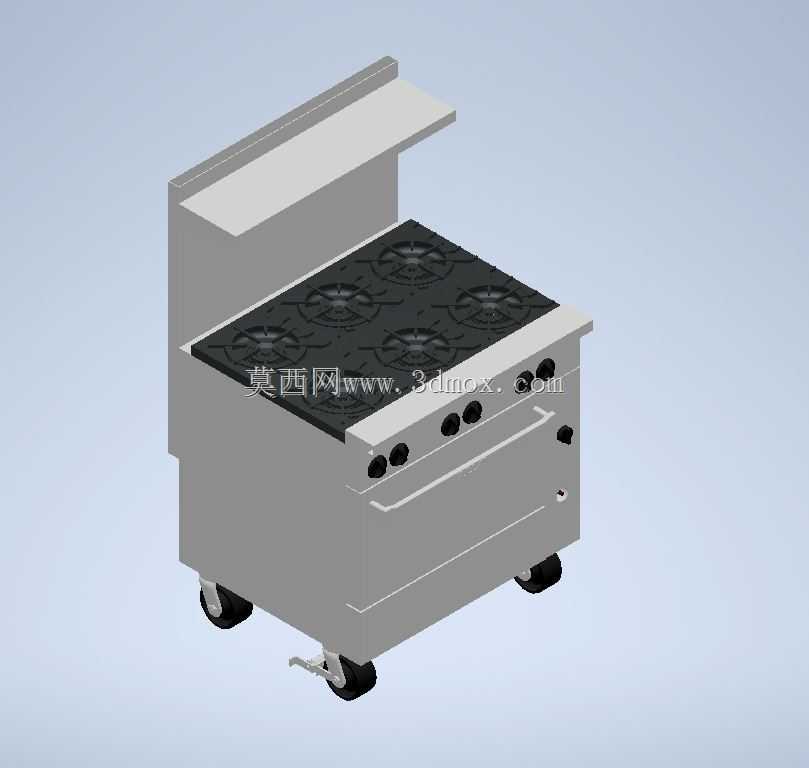

　　背部设置立式挡水溅油背板，高度超出炉头操作面220mm，可阻挡烹饪过程中油滴、汤汁飞溅到墙面，同时背板顶部延伸出的置物平台可临时放置待烹饪的盛具、调料容器，减少操作人员转身取物的动作幅度。上部炉台区域共布置六个独立燃气燃烧器，按3×2矩阵排布，每个炉头配置独立的火力调节旋钮，旋钮布置在炉台前沿的斜面操作区，操作人员站立时无需俯身即可清晰识别旋钮对应炉位，调节时视线无遮挡，旋钮与阀体之间采用密封式连接结构，避免烹饪过程中溢出的汤汁渗入阀体内部造成卡滞或燃气泄漏。

　　炉头表面采用铸铁炉架，凸起高度适配商用炒锅、汤锅的底部弧度，架体做防滑齿结构，防止锅具放置时出现侧滑，炉架与炉台面板之间预留3mm的溢液导流间隙，溢出的汤汁可沿间隙流入下部的抽拉式接液盘，日常清洁时只需抽出接液盘清理即可，无需拆解炉架结构。下部集成的对流烤箱腔体采用不锈钢内胆，背部配置热风循环风道，烘烤作业时腔体内温度差可控制在±5℃范围内，满足面点烘烤、菜品保温、半成品熟制等多类工艺需求，烤箱门采用耐高温密封胶条，门体配置重力式铰链，开合角度可在0-180°区间任意停留，取放大型烤盘时无需额外支撑门体。

　　设备侧部预留燃气接口与通风散热口，燃气接口采用标准螺纹连接形式，安装时可直接对接商用厨房的天然气管路，接口位置距离地面高度为150mm，避开日常清洁时的积水区域，散热口沿设备侧部竖向排布，保证烤箱与炉头阀体区域的空气流通，避免长时间作业时内部元器件温度过高。设备整体外形宽度为914mm，深度为810mm，操作面高度为860mm，符合商用厨房人体工程学操作高度要求，安装时需在设备背部预留不小于100mm的散热间隙，侧部预留不小于300mm的操作与管路维护空间，前部预留不小于1200mm的操作人员站立操作空间，可适配大多数商用厨房的标准操作台布局。从结构建模的细节来看，所有钣金折弯件均预留了合理的折弯系数，焊接位置做了内藏式处理，外表面无突出焊疤，所有与食材接触的区域均采用圆角过渡，无清洁死角，脚轮安装位置做了加强筋结构，避免设备满载移动时底板出现变形，控制面板区域的旋钮标识采用蚀刻工艺，长期使用不会因油污擦拭出现标识脱落。
