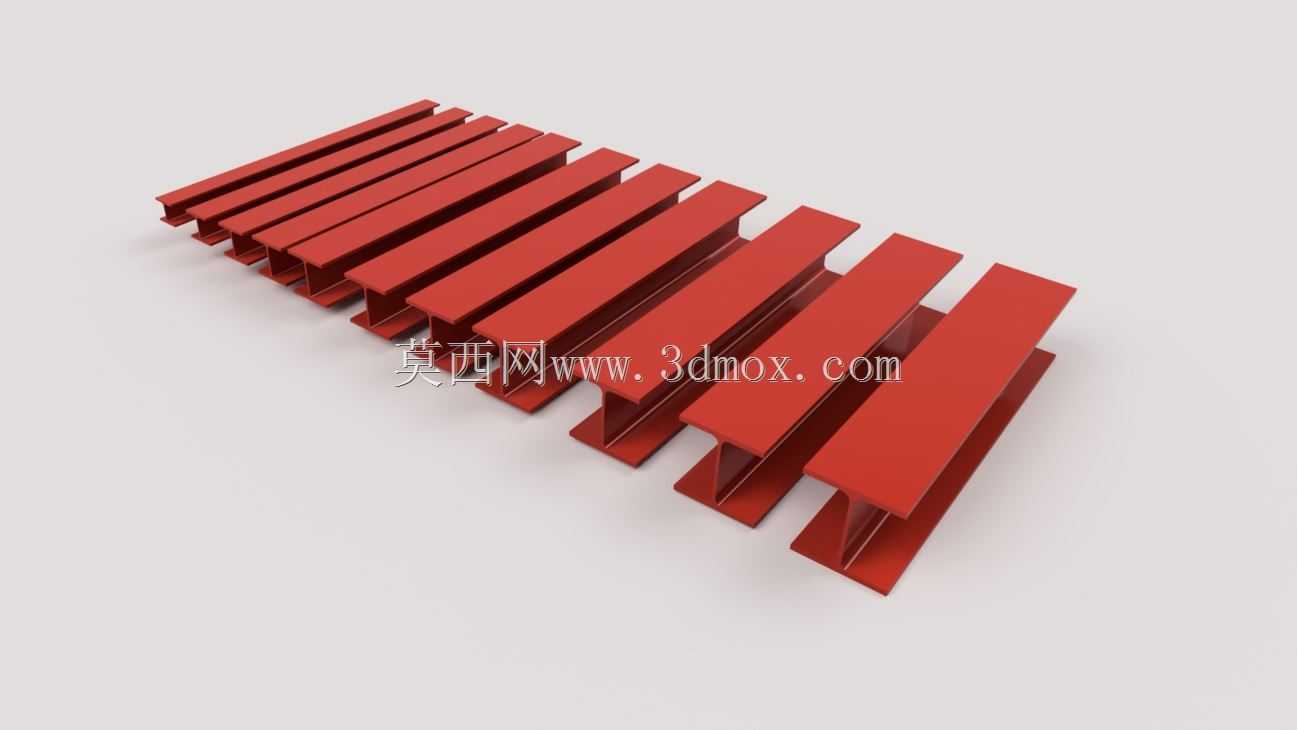

欧标HEB宽翼缘H型钢钢梁构件

　　在工业厂房承重体系、大跨度场馆钢结构、重型设备支撑机架、桥梁次梁结构等场景中，HEB系列宽翼缘H型钢是应用极为广泛的结构承重构件，这类欧标型钢的截面设计经过长期工程验证，在抗弯、抗剪、抗扭性能上做到了较好的平衡，相比普通工字钢，其翼缘更宽且内外表面平行，更便于通过螺栓连接、焊接等方式和其他构件完成装配，不需要额外做斜切口适配，能大幅降低现场施工的加工工作量。

　　从截面特性来看，HEB型钢的翼缘与腹板厚度配比经过严谨的力学计算，绕强轴的抗弯截面模量充足，在承受竖向均布荷载、集中动荷载时，截面应力分布更均匀，不会出现普通工字钢翼缘端部应力集中明显的问题；同时宽翼缘的设计让构件绕弱轴的惯性矩也有明显提升，在作为立柱使用或者需要承受侧向水平力的场景中，不需要额外增设大量侧向支撑就能满足结构稳定性要求，能有效减少整体结构的构件数量，降低项目整体的材料成本与安装工时。

　　在实际选型应用中，需要结合安装边界条件确认构件的适配性：HEB型钢的翼缘宽度、腹板高度、翼缘厚度、腹板厚度都遵循统一的欧标公差体系，对接其他标准构件时需要提前做好尺寸换算，避免出现连接孔位错位、拼接间隙超差的问题；构件端部的加工方式需要根据连接形式确定，采用焊接连接时需要预留对应的焊接收缩余量，采用螺栓连接时需要根据节点受力要求配置对应等级的高强度螺栓，孔位的加工精度要满足钢结构施工规范的公差要求，避免现场强行装配带来的结构内应力。

　　这类型钢构件的建模过程中，需要严格遵循对应标准的截面参数，不能随意调整翼缘斜度、圆角半径等细节尺寸——这些细节虽然不影响外观展示，但会直接影响后续结构力学仿真的计算准确性，也会影响到后续构件加工下料的尺寸精度。建模时需要优先保证截面轮廓的参数化可调，方便后续同系列不同规格HEB梁的快速替换，不需要重复绘制截面草图；同时要注意构件长度方向的端面垂直度，在拼接节点处要预留对应的安装间隙，考虑现场施工的误差容错空间。

　　从实际使用场景的功能特性来说，HEB梁可以单独作为简支梁承受楼面、屋面的竖向荷载，也可以多根组合形成格构式承重柱，或者作为设备的底座承重梁承受重型设备的静载与运行振动荷载；在有防腐要求的户外场景中，这类构件出厂前通常会做抛丸除锈与防腐涂装，建模时也可以根据项目需求预留涂装层的厚度余量，避免后续装配时出现尺寸干涉。在钢结构厂房的吊车梁系统中，小吨位的吊车轨道也常铺设在HEB梁上，这时候需要额外验算构件的疲劳性能，确认在长期往复动荷载作用下的结构可靠性，对应的节点连接也要做加强处理，避免长期运行后出现连接松动、构件变形的问题。

　　在做整体结构装配时，HEB梁和立柱的连接节点通常采用刚性连接或者铰接两种形式，不同连接形式对应的构件端部加工要求、节点板尺寸都有明显区别，建模时需要准确还原节点的连接逻辑，不能简化掉节点板、加劲肋等关键传力构件，否则后续做结构受力分析时会出现传力路径与实际不符的问题，导致计算结果失真。对于需要开设管线孔洞的场景，HEB梁的腹板开孔位置要避开剪力最大的支座区域，孔洞周边要根据受力情况增设加劲肋，避免开孔导致的截面削弱影响构件整体承载能力，这些细节在建模阶段就需要提前和结构设计、机电管线专业做协同校验，减少后续施工阶段的设计变更。
