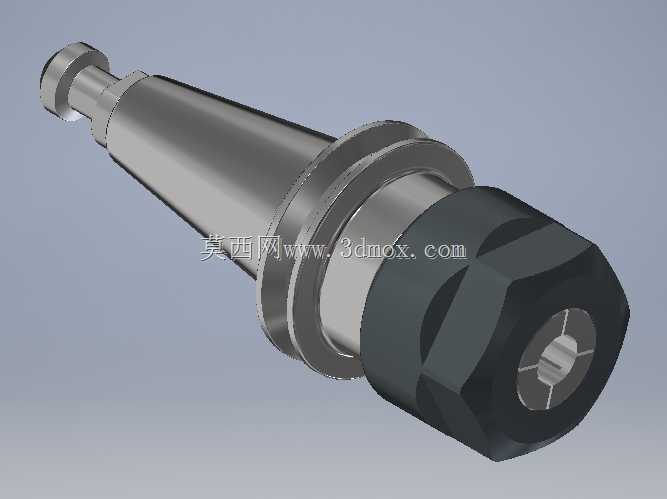

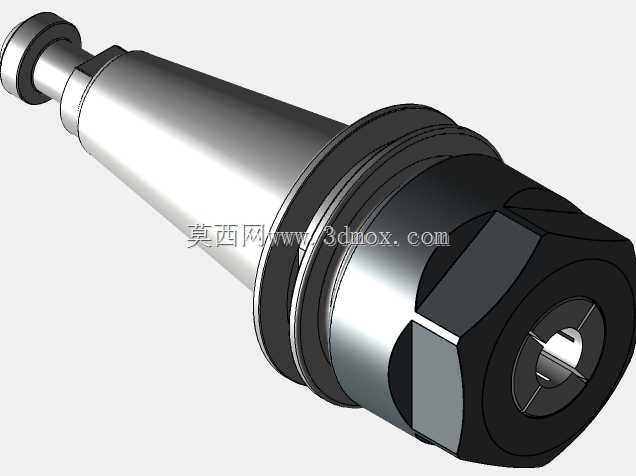

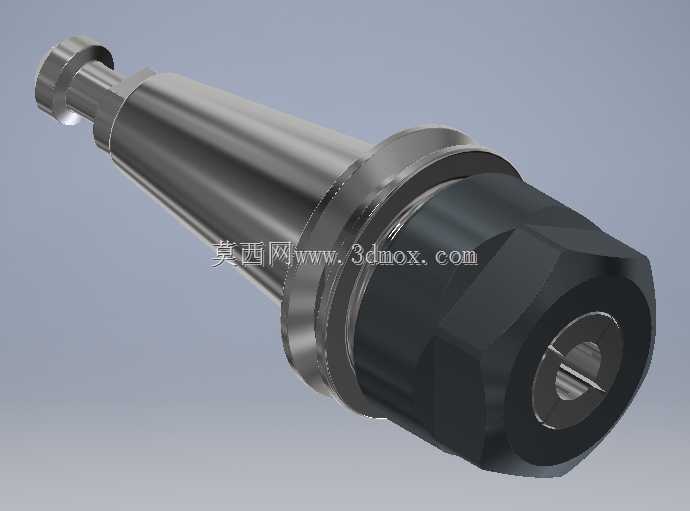

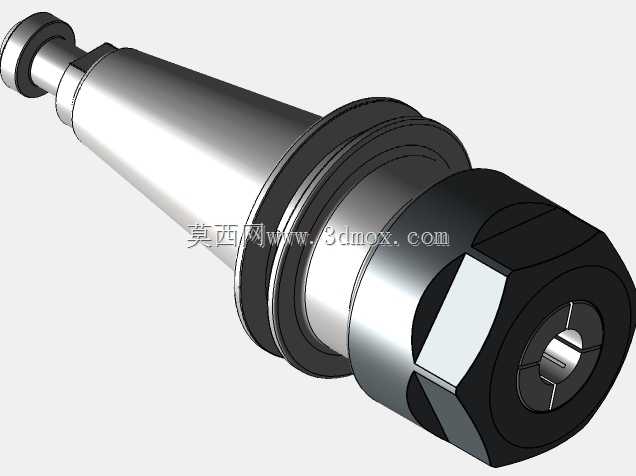

ISO25主轴配套ER20弹簧夹头刀柄

　　在小型精密数控加工场景中，主轴与刀具的连接刚性直接决定了加工件的形位公差与表面质量，这款适配ISO25主轴锥孔的ER20刀柄，正是针对高速精雕、小型铣削加工中心的装夹需求设计的结构件。从实际加工场景来看，这类刀柄多用于小型立式加工中心、精雕机的铜公加工、小型铝合金结构件铣削、非金属材料精密切削工序，因为ISO25锥度本身属于小规格主轴接口，对应的设备通常主轴转速上限较高，对刀柄的动平衡、装夹跳动控制有更严苛的要求。

　　从结构设计逻辑来看，这款刀柄采用标准ISO25锥面作为主轴连接端，锥度配合面的加工精度直接决定了刀柄装入主轴后的重复定位精度，设计时锥面的粗糙度、锥度公差需要严格匹配主轴锥孔的参数，避免出现锥面贴合不良导致的装夹刚性不足、高速运转时刀柄振颤的问题。拉钉端的结构完全适配ISO25主轴的拉爪机构，保证换刀时拉爪能够可靠抓取刀柄，拉紧后锥面与主轴端面能够实现稳定贴合，部分高速应用场景下还会对锥面做涂层处理，减少反复换刀带来的锥面磨损，延长刀柄的使用寿命。

　　刀柄的工作端采用标准ER20夹头安装结构，配套ER20-8规格的弹簧夹头与ER20-A型锁紧螺母，ER系列弹簧夹头的装夹范围覆盖对应规格内的不同直径铣刀、钻头、铰刀等切削刀具，拧紧螺母时夹头在螺母的轴向压力下均匀收缩，抱紧刀具柄部，这种装夹结构的优势在于夹持范围广、装夹操作便捷，同时能够保证较高的夹持同心度。设计时螺母与刀柄本体的螺纹配合精度需要严格控制，避免螺纹间隙过大导致锁紧后螺母偏斜，进而影响刀具的跳动精度；夹头安装孔的内锥面与主轴锥面的同轴度是核心形位公差，这个参数直接决定了装刀后刀具的径向跳动量，通常精机用刀柄的这个跳动值需要控制在0.005mm以内，才能满足精密加工的要求。

　　从安装边界尺寸来看，这款刀柄的锥部长度、法兰盘直径完全符合ISO25刀柄的标准尺寸，装入主轴后法兰端面与主轴端面贴合，不会出现轴向尺寸超差导致的换刀机械手抓刀失败问题；工作端的螺母外径控制在ER20标准尺寸范围内，加工时不会与工件、夹具发生干涉，针对一些深腔加工场景，同规格刀柄还可以做不同的悬长设计，但这款标准悬长的刀柄通用性更强，能够覆盖大部分常规加工的深度需求。

　　实际使用中，这类刀柄的维护也直接影响加工精度，每次装刀前需要清理锥面、夹头、螺母内的切屑与油污，避免杂质进入配合面导致装夹精度下降；锁紧螺母时需要使用对应规格的ER扳手，按照规定的扭矩拧紧，避免扭矩过大导致螺母、夹头变形，或是扭矩不足导致加工时刀具打滑。针对高速加工场景，这款刀柄在出厂前通常会做动平衡校正，保证在最高设计转速下运转时不会产生过大的离心振动，既能够保证加工表面质量，也能减少主轴轴承的额外负载，延长主轴的使用寿命。

　　从结构建模的角度来看，绘制这款刀柄三维模型时，需要先明确ISO25锥度的具体参数，包括锥度比、大端直径、锥面有效长度，再依次绘制拉钉安装位、法兰盘、刀柄本体、ER夹头安装锥孔、外螺纹等结构，建模时需要重点保证各配合面的形位公差，尤其是锥面与ER安装孔的同轴度、法兰端面与锥面轴线的垂直度，这些参数如果出现偏差，模型导入装配体后就会出现配合错误，无法真实模拟实际装夹状态。同时ER螺母的外形、夹头的开槽结构也需要准确还原，方便后续做装配干涉检查、加工路径模拟时能够得到准确的结果。
