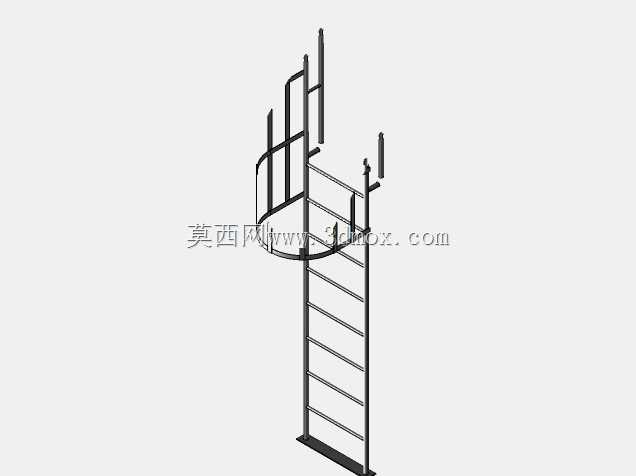

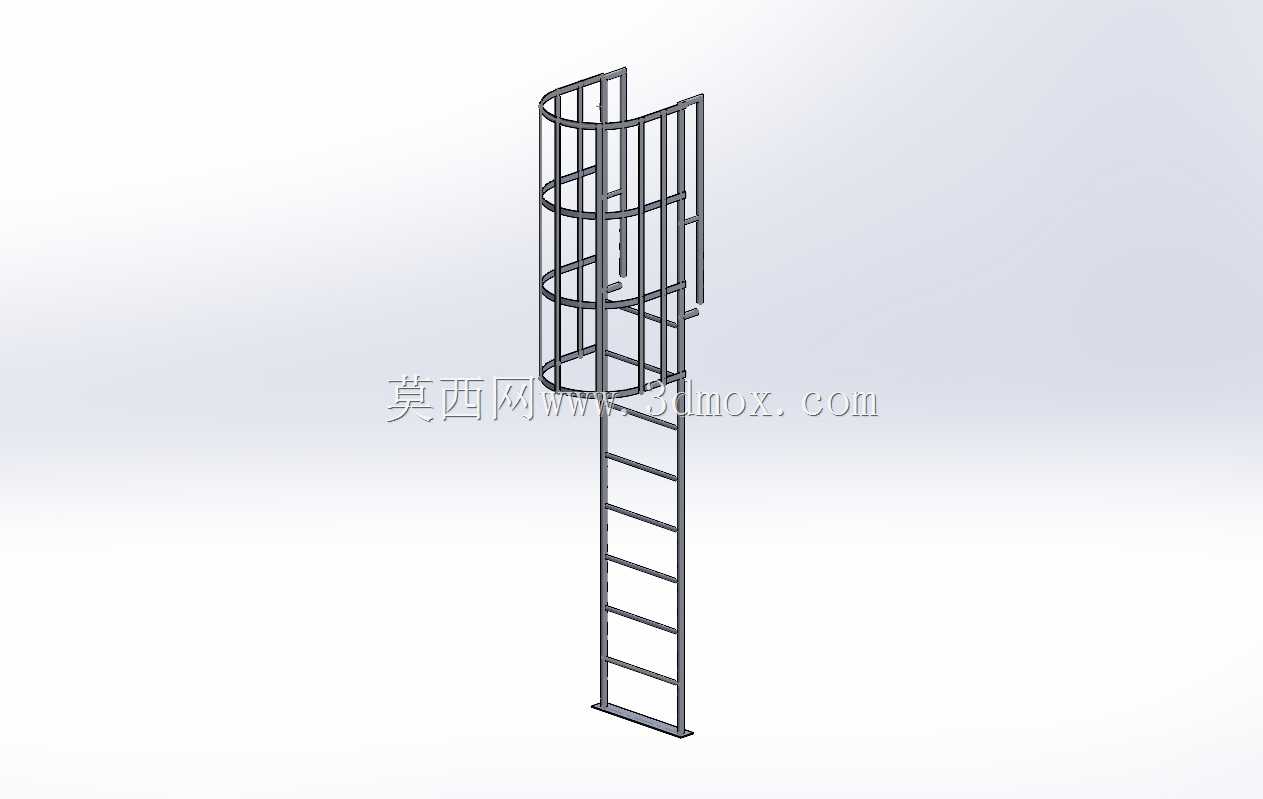

带护笼船用直爬梯结构设计

　　这款带护笼的直爬梯结构，主要应用于船舶舷侧、舱室竖向通道、工业罐体侧壁、高耸设备操作平台等需要竖向登高的作业场景，是供作业人员完成上下通行、设备巡检、维护操作的必备通行构件。从实际使用场景来看，这类爬梯在船舶领域常被布置在甲板间竖向通道、桅杆侧部、舱壁旁，也可适配工业厂区内储料罐侧壁、厂房高空设备旁的固定登高需求，相比斜梯占用的横向安装空间更小，适合安装边界局促、通行频次中等的竖向通行点位。

　　结构设计上，梯身主体采用等距排布的金属踏棍搭配两侧平行纵向梯梁构成，踏棍间距控制在人体登高步幅适配的合理区间，踏棍表面做防滑结构处理，避免作业人员带水、带油作业时出现打滑风险；梯身顶部设置与安装基面贴合的固定连接支座，底部设置落地支撑脚，可通过螺栓连接或焊接方式与安装基面完成刚性固定，保障梯身整体稳定性。上部护笼采用多道环形水平箍搭配竖向防护肋条构成环形防护空间，护笼从距离梯身底部一定高度位置开始向上延伸至顶部操作平台位置，护笼内径满足人员穿戴常规作业工装时的通行空间需求，竖向肋条间距符合高空作业防护的安全间隙要求，可有效避免作业人员登高过程中发生后仰坠落风险，护笼与梯梁之间采用刚性连接，整体形成稳定的框架受力结构。

　　从安装边界来看，该爬梯为贴壁式安装结构，梯梁背部与安装壁面预留足够的脚部踩踏间隙，避免作业人员登高时脚尖磕碰壁面；整体横向占用宽度仅为梯身宽度加护笼外伸尺寸，对安装面的横向空间要求极低，适合在狭窄的舱室通道、设备侧壁位置布置。设计过程中充分考虑了竖向受力传递逻辑，人员踩踏荷载通过踏棍传递至两侧梯梁，再通过上下连接支座传递至安装结构本体，护笼结构除了防护作用外，也可对梯身上段形成横向约束，降低长梯身的横向晃动幅度，提升登高过程中的结构稳定性。

　　细节设计上，梯身底部支撑脚做了加大接触面处理，可分散落地位置的集中荷载，避免对安装基面造成局部压损；顶部连接支座设置了多组连接孔位，可适配不同厚度的平台边沿、舱壁结构的安装需求，护笼的环形箍与竖向肋条之间的连接节点做了圆滑过渡处理，避免尖锐棱角对作业人员造成剐蹭伤害。这类爬梯相比无防护直梯，安全冗余度更高，可满足一定登高高度下的作业防护要求，同时相比带斜向踏步的楼梯，整体重量更轻，材料利用率更高，安装工序更简便，适合在船舶、工业厂区、仓储设施等多种场景下作为固定登高设施使用。建模过程中对各构件的连接节点做了精准还原，踏棍与梯梁的连接位置、护笼与梯身的固定点位、上下支座的连接结构都做了符合实际加工工艺的处理，可直接用于结构受力验算、安装模拟、加工出图等工程环节，也可作为整体设备、船舶舱室布局建模时的配套附属构件使用。
