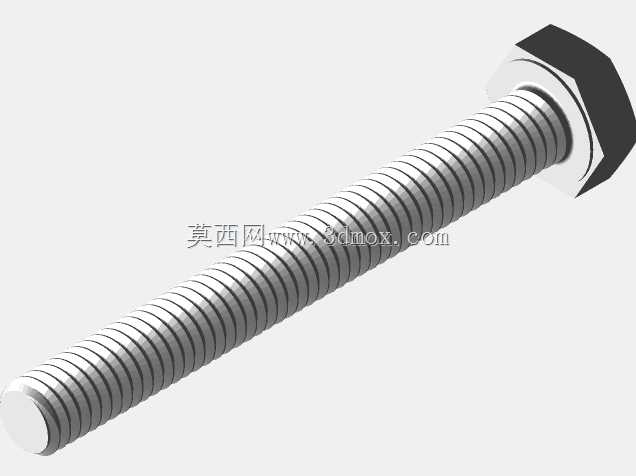

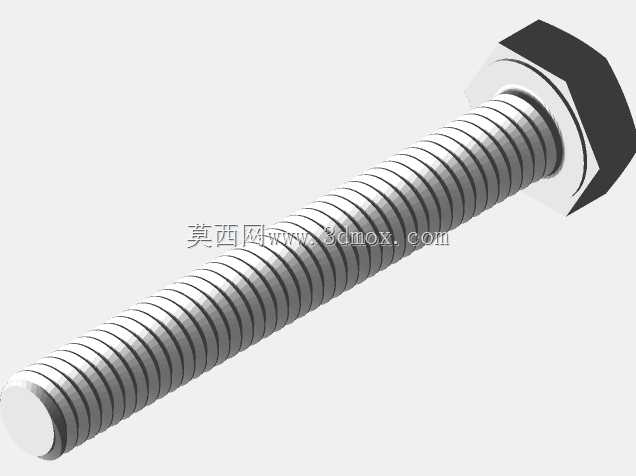

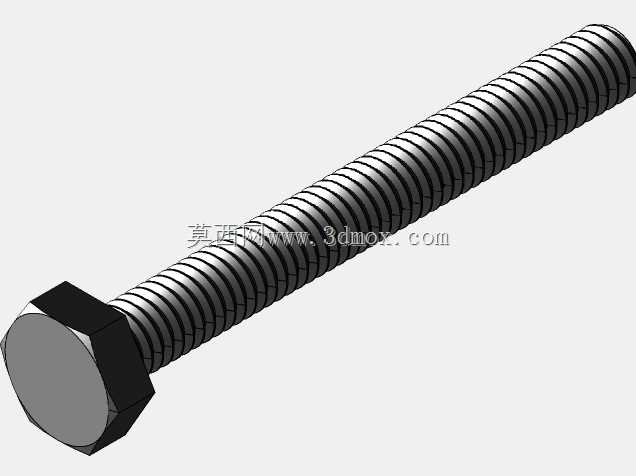

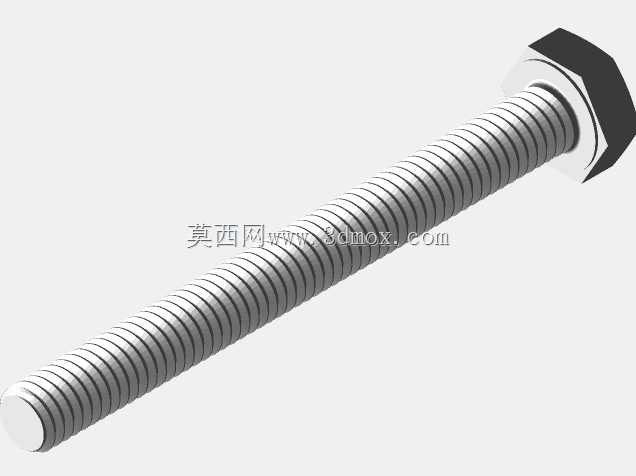

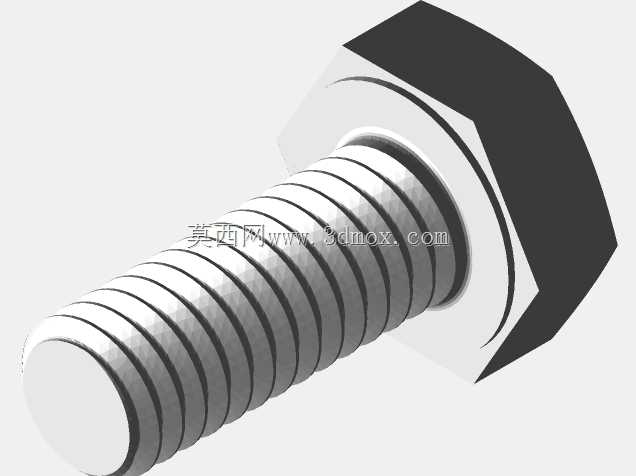

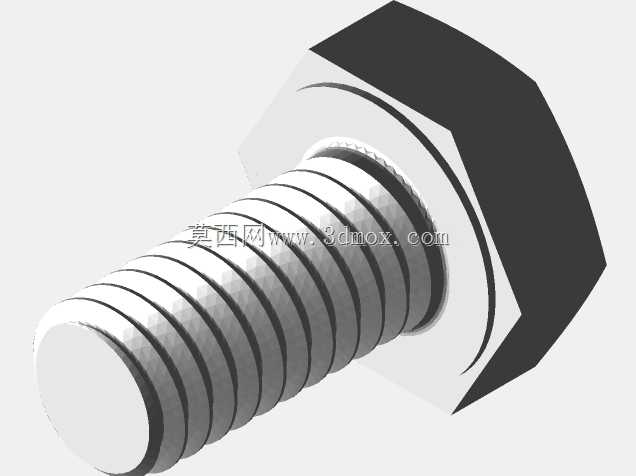

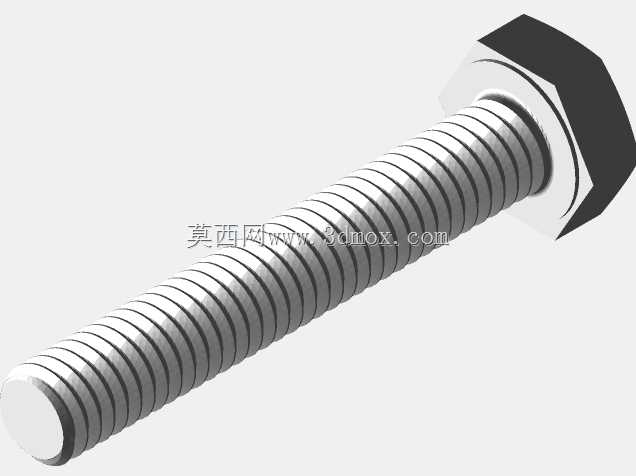

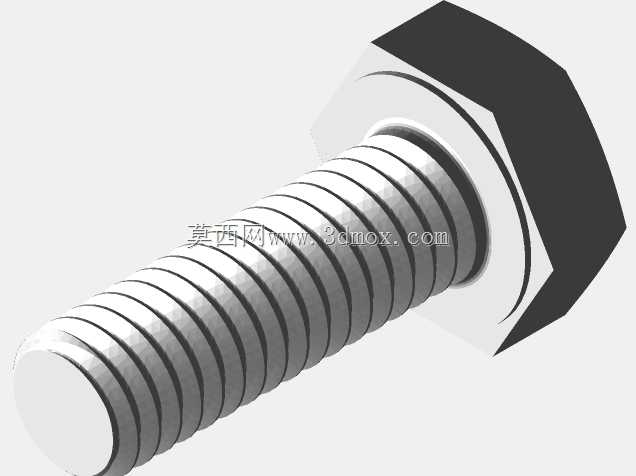

ISO4017标准全规格外六角螺栓组

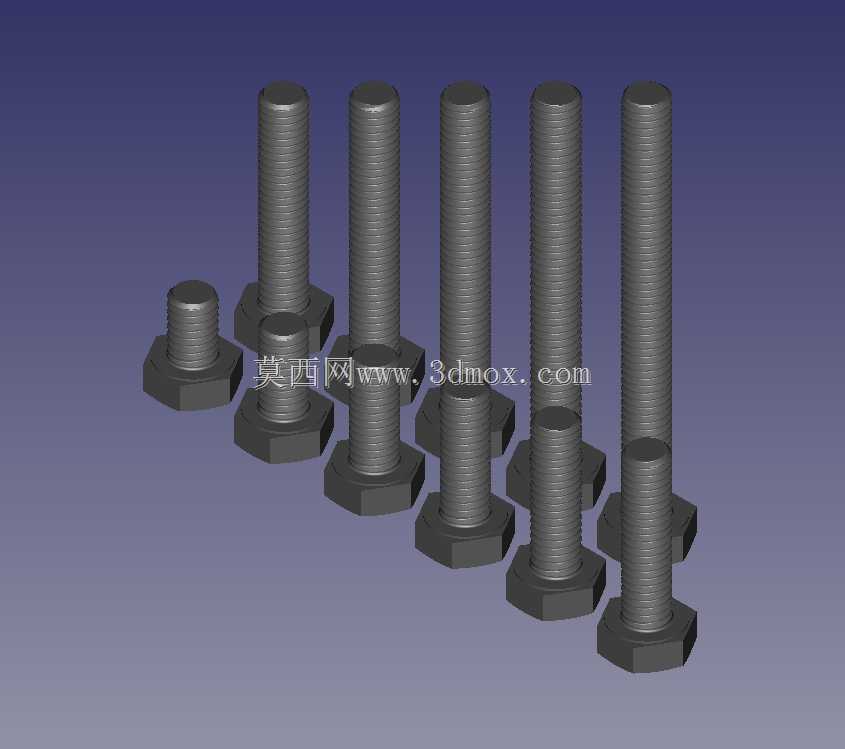

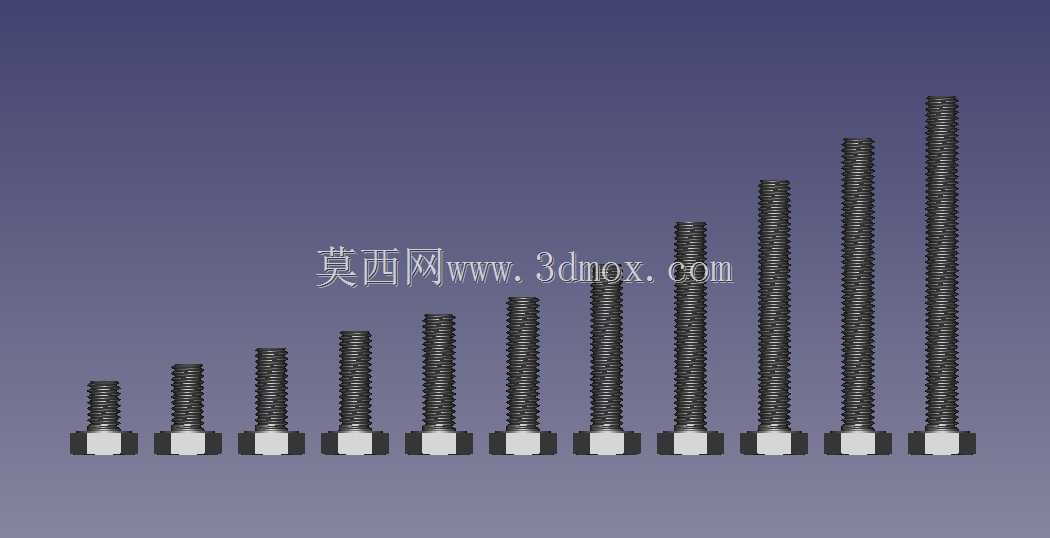

　　在各类机械装配、电气柜体组装、工业结构搭建场景中，外六角螺栓是应用覆盖范围最广的可拆卸紧固连接件，这套遵循ISO4017标准的六角头螺丝组，覆盖了M4规格下从6mm到30mm的全系列常用长度，完全匹配日常设备装配、维修替换、样机试制阶段的紧固件选型需求。做结构设计的工程师都清楚，小规格M4螺栓的使用场景非常细碎：从电源变压器的壳体拼接、PCB板的安装固定，到小型自动化模组的型材连接、设备外壳的面板锁附，几乎每个细分装配环节都能用到这个规格的紧固件，很多时候选型阶段不需要单独逐个调用单颗螺栓模型，整套成系列的模型组能大幅提升装配体的搭建效率，不用反复切换零件文件调整长度参数。

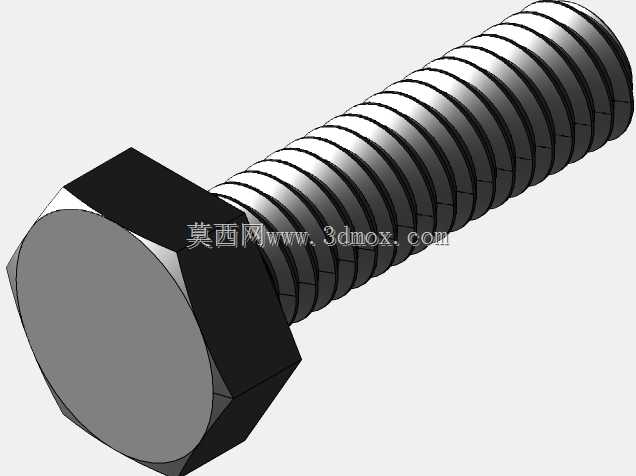

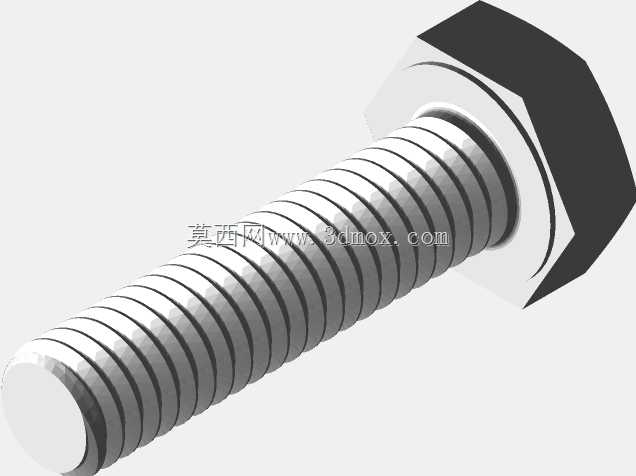

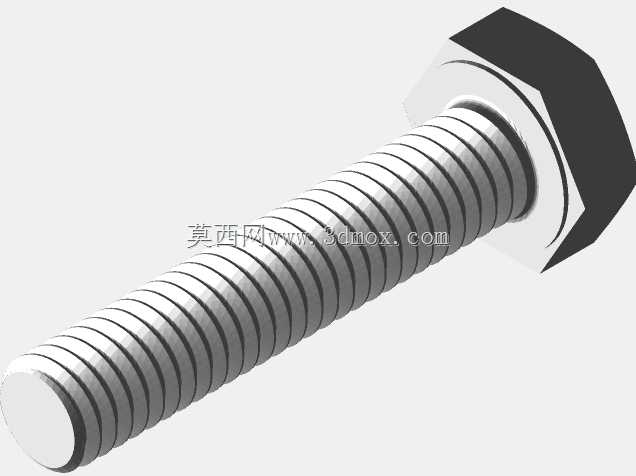

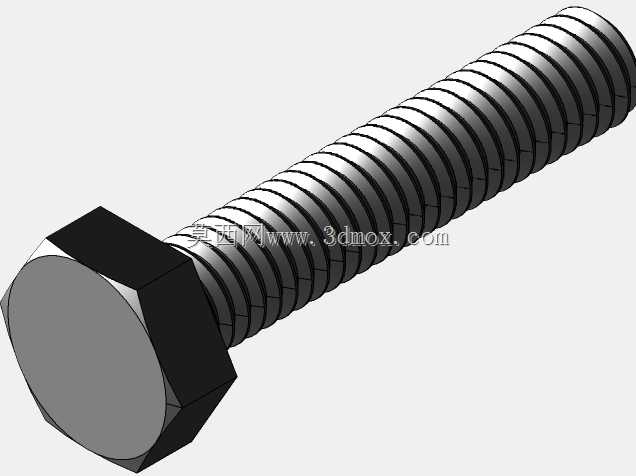

　　从设计逻辑来看，这套螺丝组完全遵循ISO4017的标准参数设定，六角头的对边宽度、头部厚度、螺纹牙距都严格对应公制M4螺纹的规范要求，螺纹段采用全牙设计，也就是螺杆部分除了头部承压面之外的全部区域都加工有连续三角螺纹，这种设计的优势在于当被连接件的总厚度小于螺杆长度时，不需要额外加工光杆避让段，螺母可以在整个螺杆长度范围内任意位置锁紧，适配不同叠层厚度的连接件组合，尤其适合薄板类零件的拼接、电气元件的安装这类被连接件总厚度波动较大的场景。

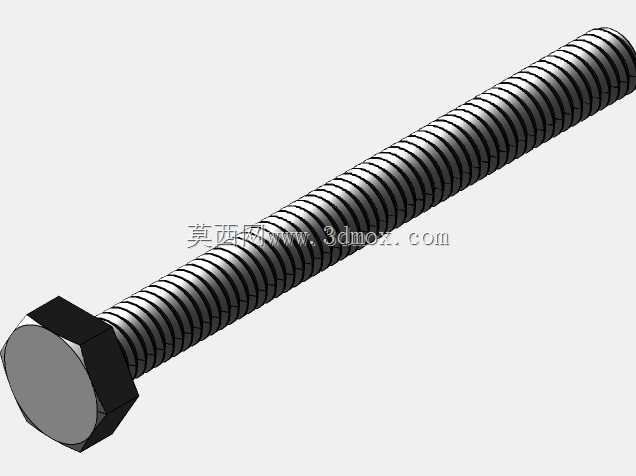

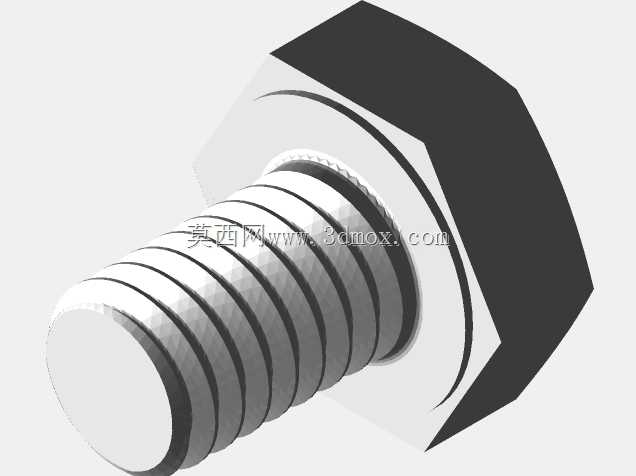

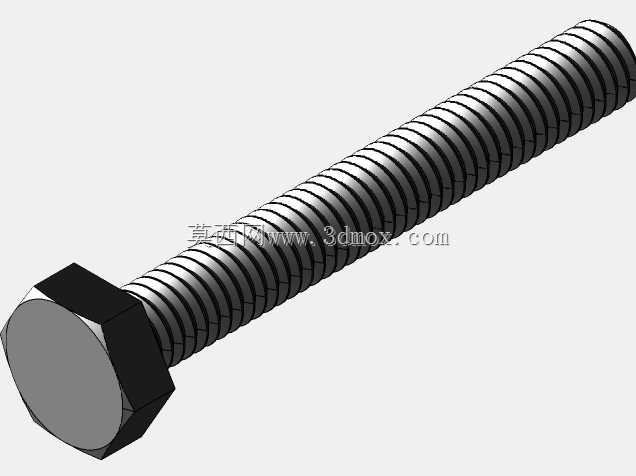

　　实际安装使用时，这类外六角螺栓的锁紧可以采用普通开口扳手、套筒或者电动扭矩扳手操作，六角头的六个受力面能均匀分散锁紧时的扭矩载荷，相比十字槽、内六角类的槽型螺栓，不容易出现拧滑牙的问题，在需要反复拆装的设备检修场景下，耐用性表现更稳定。不同长度的螺栓对应明确的安装边界：6mm长度的短款螺栓主要用于薄金属板叠装、铭牌固定这类总连接厚度不超过4mm的场景，避免螺杆过长顶触内部元件造成短路或者结构干涉；10mm到16mm的中长度款是变压器端子排安装、小型支架固定的常用规格，锁紧后露出螺母2-3个牙距，既保证螺纹啮合强度满足要求，也不会因为余留螺杆过长占用额外的设备内部空间；20mm到30mm的长款螺栓则多用于带隔层的结构连接、绝缘垫块叠加的电气装配场景，能穿过多层叠装的零件完成可靠锁紧。

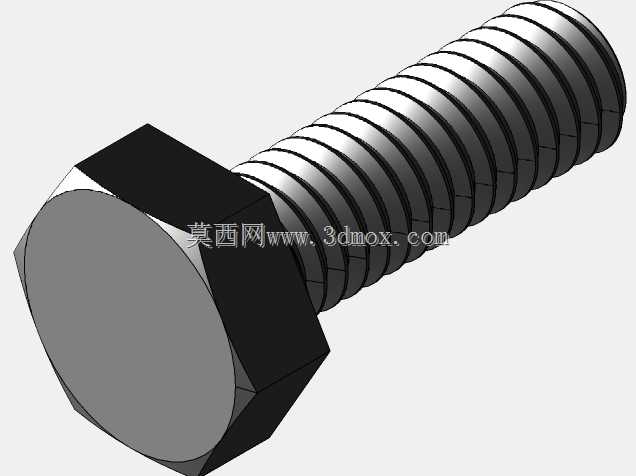

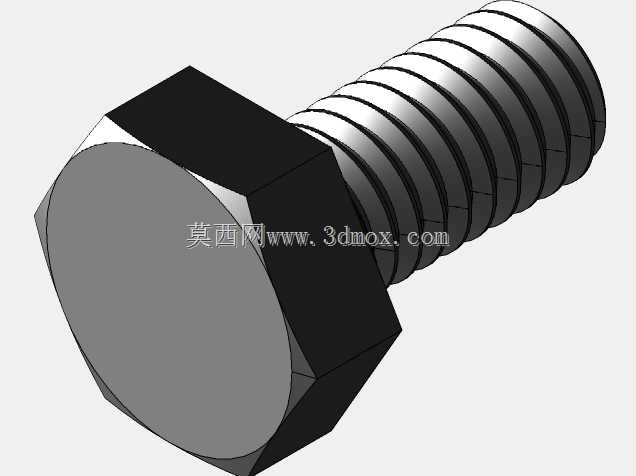

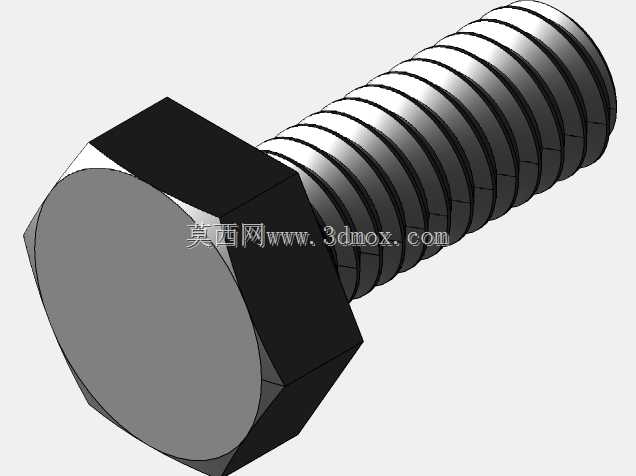

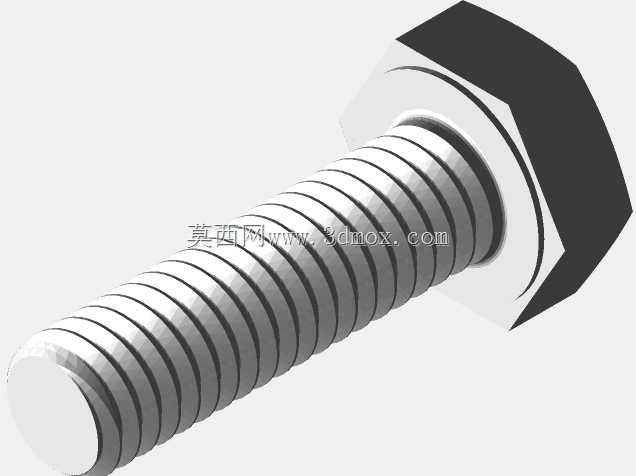

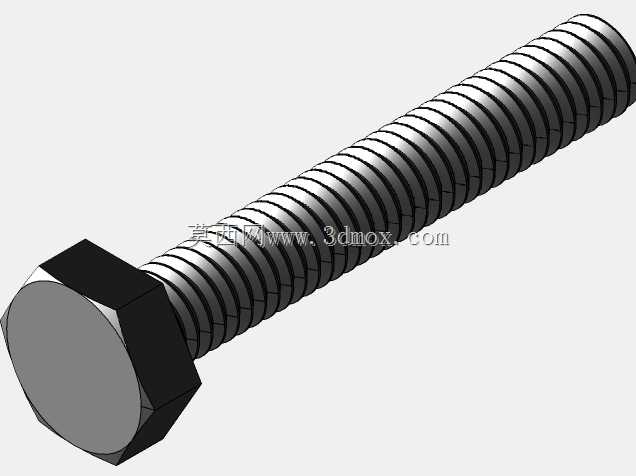

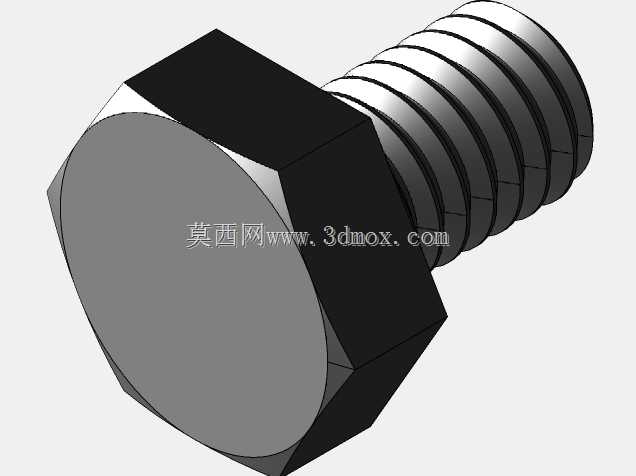

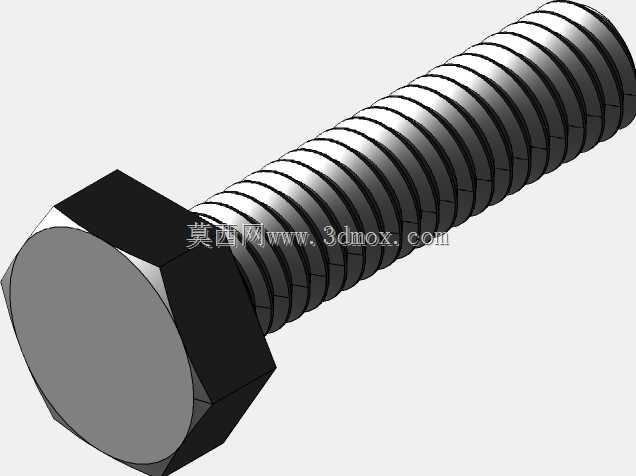

　　建模层面这套螺丝组还原了真实紧固件的细节特征，螺纹部分的牙型轮廓清晰，六角头的棱边做了符合实际加工工艺的微小倒角处理，没有生硬的直角锐边，导入装配体后不会出现和相邻零件的面干涉报错，做装配动画、工程图导出的时候，能清晰呈现紧固件的安装状态，不需要额外做模型修整。很多工程师在做整机BOM统计的时候，成系列的标准件模型可以直接批量导出规格清单，不用逐个核对单颗螺栓的长度参数，能减少选型统计阶段的错漏。在电气设备装配场景里，M4规格的螺栓还要考虑和绝缘垫圈、弹簧垫圈的配合尺寸，这套模型的头部承压面直径完全符合标准尺寸，搭配标准平垫使用时，垫圈不会出现从头部滑脱的问题，弹簧垫圈的安装空间也能完全预留，不会因为头部尺寸偏差导致垫圈被卡滞在六角头和被连接件之间，影响防松效果。

　　做设备结构设计时，紧固件的选型边界往往容易被忽略，比如很多新手设计师会随意选用过长的螺栓，导致螺杆顶触内部线路或者运动部件，这套全长度系列的螺丝组，可以在设计阶段直接匹配不同的连接厚度，快速验证安装空间是否充足，检查锁紧后螺杆的伸出长度是否在安全范围内，避免后期样机装配时出现干涉问题。另外在做模块化设备设计时，不同功能模块的连接厚度往往存在差异，调用同系列不同长度的螺栓，能保持整机紧固件规格的统一性，减少后期装配时的零件种类，降低仓储和备料的管理成本，也方便现场维修时的零件替换，不用准备多种规格的扳手来适配不同头型的紧固件。
