油冷用管壳式换热设备三维结构

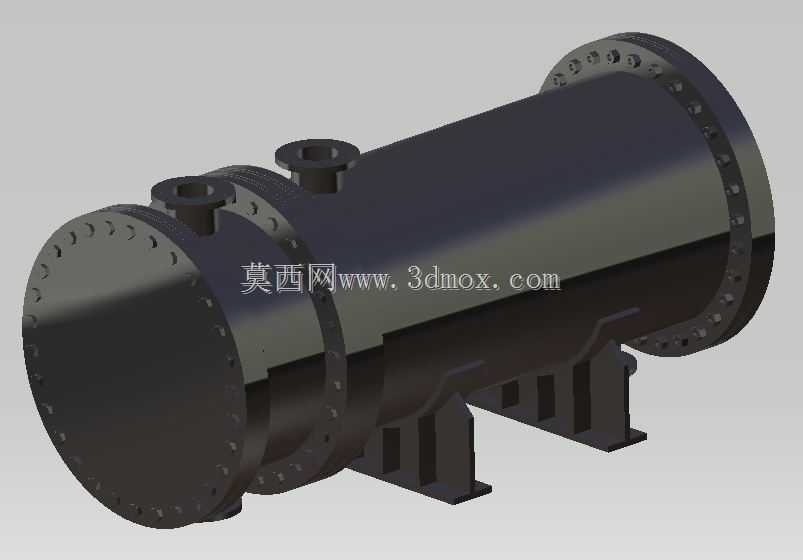

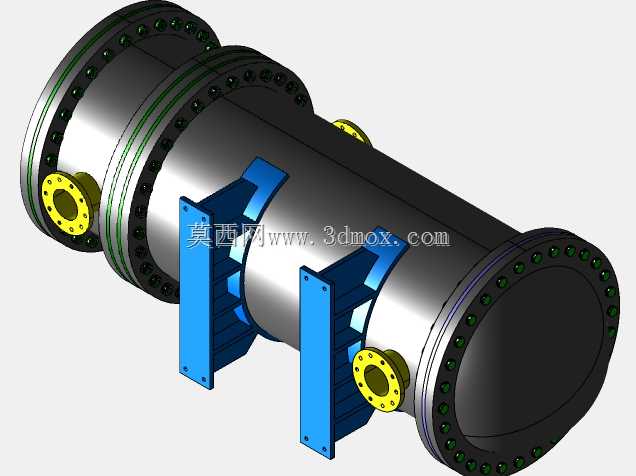

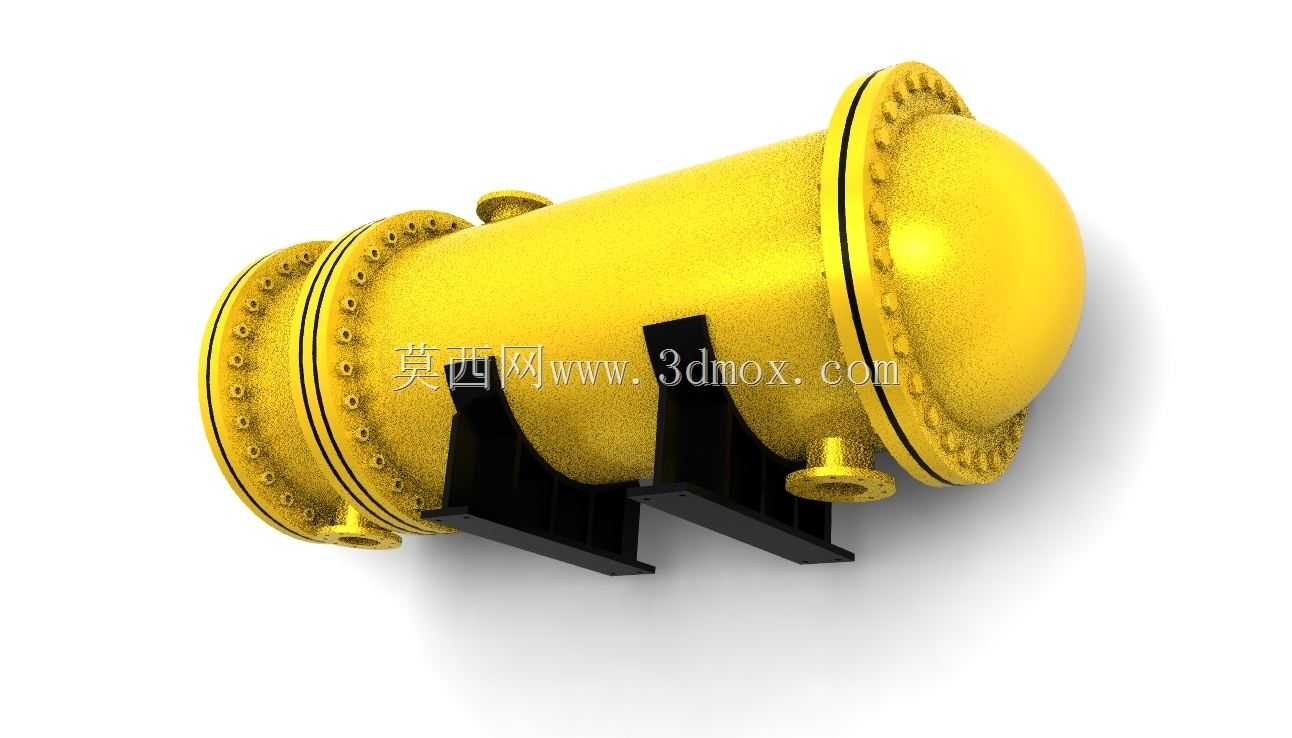

　　在工业润滑系统、液压动力单元以及大型工艺冷却回路中，油液温度的稳定直接决定了整套设备的运行寿命与工况可靠性，过高的油温会加速润滑介质氧化失效，导致密封件老化脆裂、运动副磨损速率陡增，这类管壳式油冷却换热结构正是针对这类工况开发的核心换热单元。从结构布局来看，该设备采用卧式安装形式，底部设置的两个鞍式支座直接承担筒体全重与运行过程中的介质载荷，支座上预留的螺栓安装孔可直接与现场预埋基础或者设备机架的安装面配合，安装时需要注意支座与基础之间的垫铁调平，避免筒体因安装偏差产生附加弯曲应力，影响法兰密封面的贴合精度。

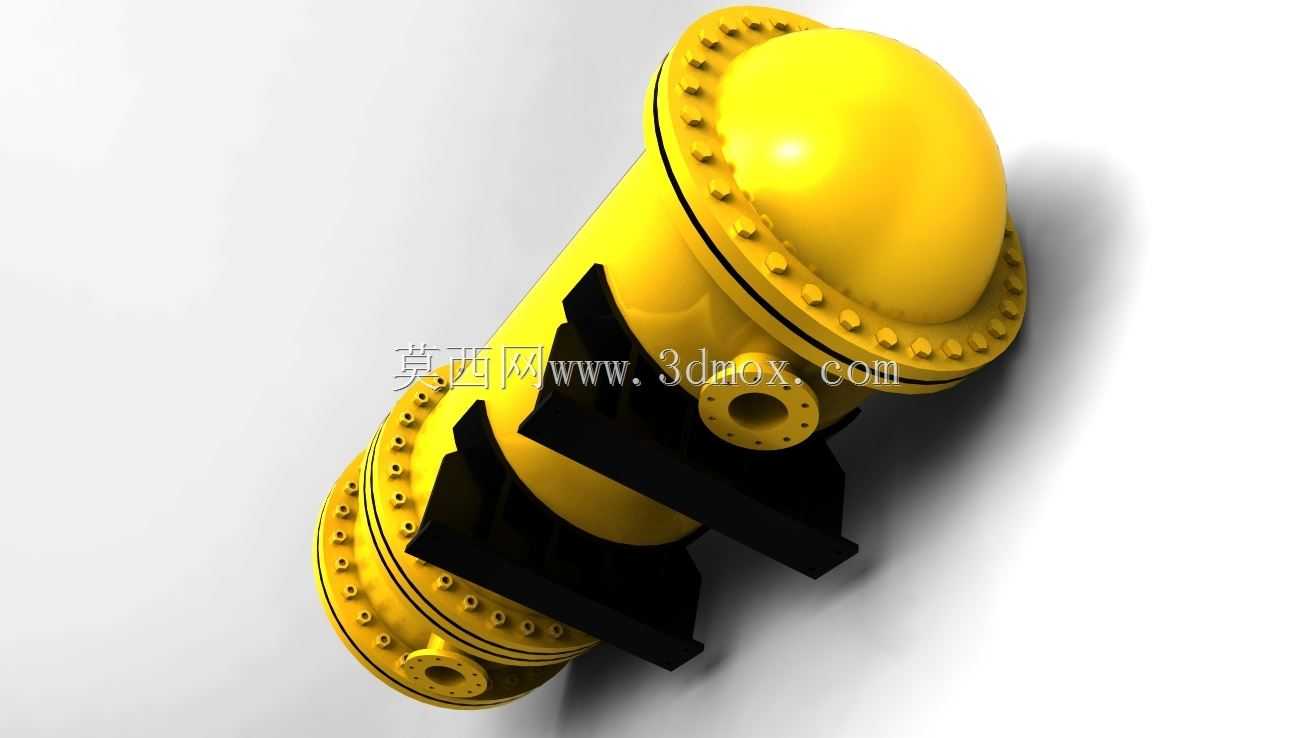

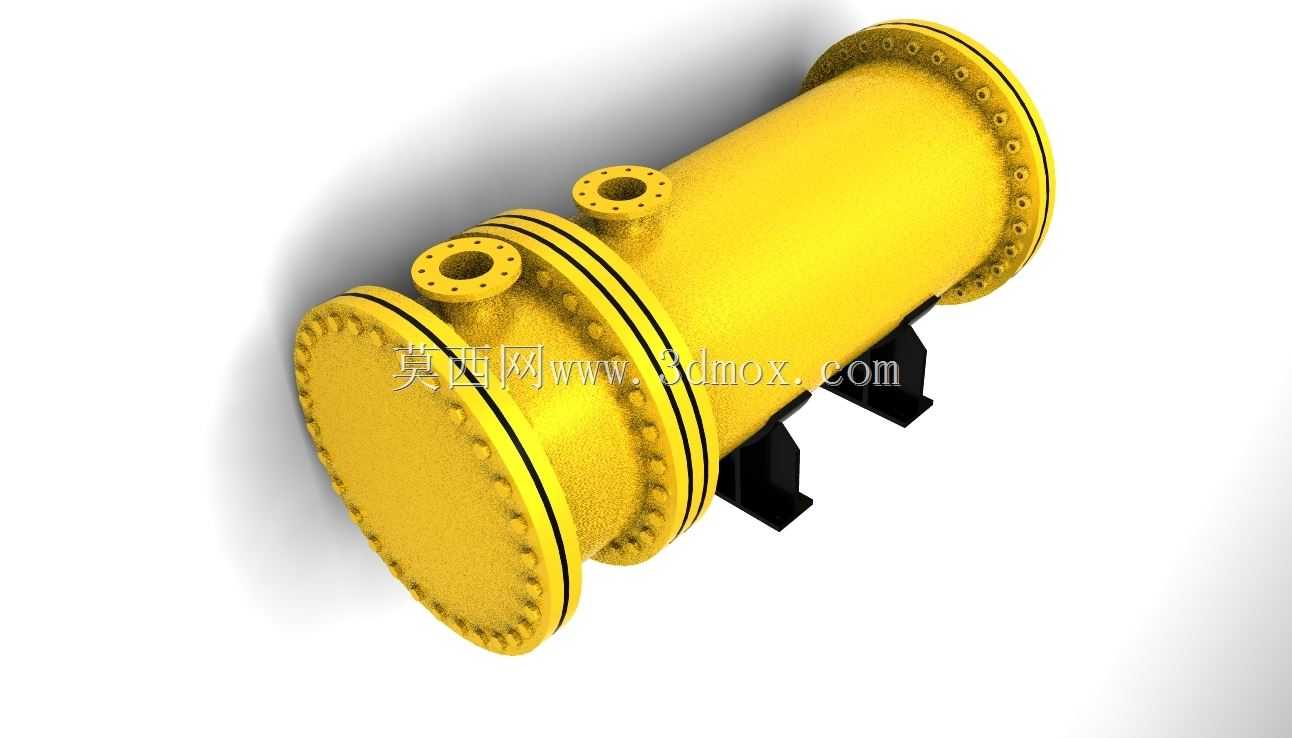

　　筒体两端的法兰端盖采用带螺栓孔的圆形法兰结构，沿法兰圆周均匀分布的紧固螺栓可将端盖与筒体牢牢压紧，中间的密封垫片可根据实际换热介质的温度、腐蚀特性选择耐油橡胶垫、金属缠绕垫或者石墨复合垫，端盖拆卸后可直接抽出内部的管束组件，方便后期对管程进行清洗除垢，应对油液长期循环带来的杂质附着、结焦堵塞问题。筒体上方设置的两个径向接管分别作为壳程介质的进出口，现场配管时需要注意接管的流向匹配，通常冷却介质走壳程、高温油液走管程，两种介质在设备内形成逆流换热，最大化对数平均温差，提升整体换热效率。

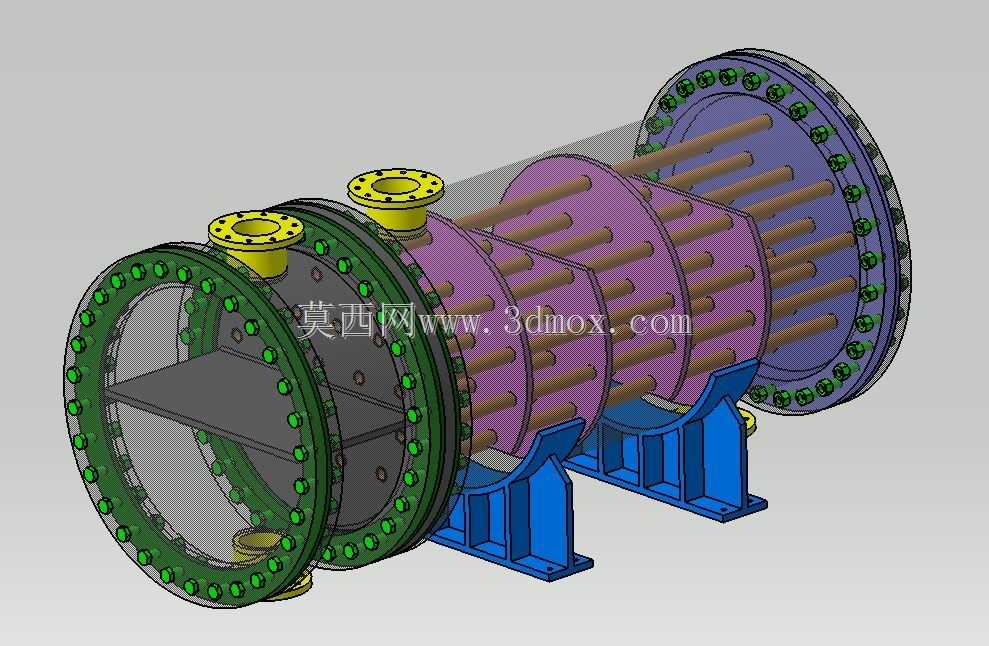

　　筒体内部的管束采用多根平行换热管沿管板均匀排布的结构，换热管与管板之间采用胀接或者焊接的方式固定，保证两种介质不会发生串漏，管程的折流板按照既定间距固定在拉杆上，引导壳程的冷却介质在筒体内形成折流流动，避免出现流动死区，让冷却介质充分与换热管外壁接触，提升换热面积的利用率。在实际选型应用中，这类结构的换热设备可适配液压站润滑油冷却、压缩机工艺油冷却、大型减速机齿轮油冷却等多种场景，设计时需要根据换热量需求核算换热面积，匹配对应的筒体直径、换热管长度与数量，同时要核算壳程与管程的工作压力，确保筒体壁厚、法兰压力等级满足工况承压要求，避免运行过程中出现泄漏或者超压风险。

　　建模过程中需要重点关注法兰螺栓孔的位置度公差，保证现场安装时端盖螺栓能够顺利穿入，鞍式支座的安装间距需要结合筒体的挠度计算结果确定，避免筒体跨距过大导致中部变形，同时要预留出接管与外部管道连接的操作空间，端盖拆卸时的抽管空间也需要在设备布局阶段提前考虑，避免后期维护时没有足够的操作空间。这类卧式管壳结构相比立式换热结构，安装稳定性更好，对现场安装空间的高度要求更低，更适合布置在车间设备层或者撬装设备的机架内部，运行过程中介质的流动阻力也相对可控，可根据实际流量需求调整接管口径，匹配不同的管路通径。在结构细节处理上，筒体与接管的连接部位采用补强圈结构，弥补开孔带来的筒体强度削弱，鞍式支座与筒体接触的部位设置圆弧垫板，避免支座与筒体直接接触造成的局部应力集中，换热管的排布采用正三角形排布方式，在相同筒径下可布置更多的换热管，提升单位体积的换热效率，同时也能保证管间有足够的间隙供壳程介质流通，减少杂质沉积的可能。
