家用水暖采暖散热装置结构设计

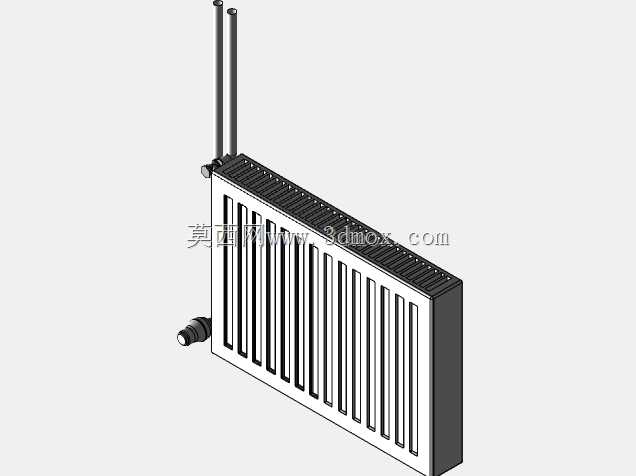

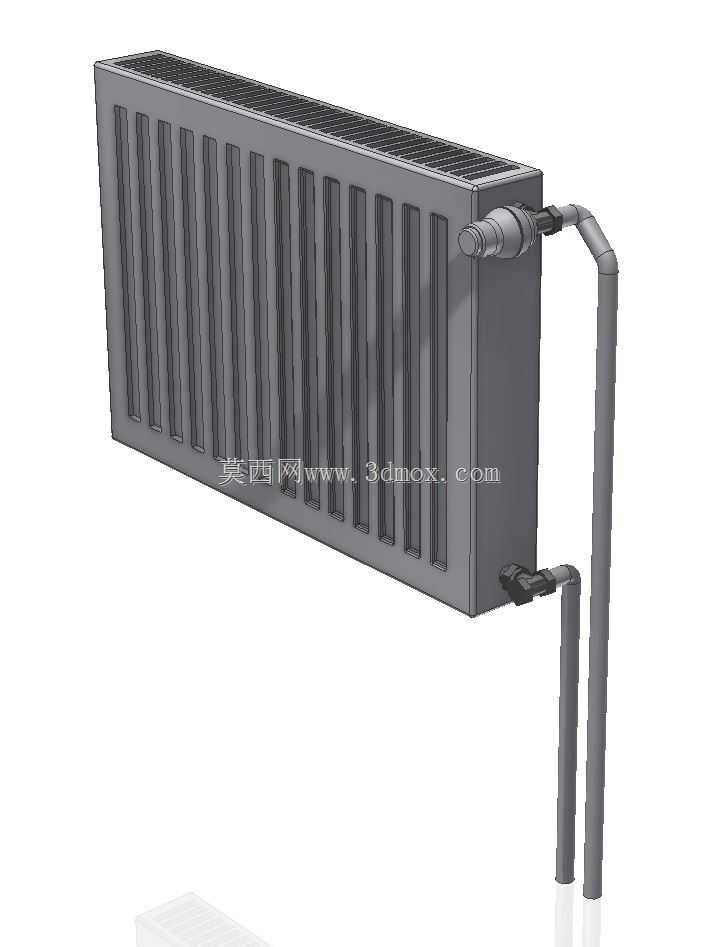

　　做室内采暖配套结构设计快十二年，经手的民用采暖末端三维模型少说有上百套，这次做的家用水暖散热装置，是针对北方分户采暖、南方独立水暖系统做的适配款，建模的时候没走工业散热器的粗犷路线，全是盯着民用场景的实际安装痛点抠的细节。先从安装边界说，很多家装场景里，散热器的安装位要么是窗下凹龛，要么是墙面预留的窄空间，这款模型做的是单排柱式扁体结构，整体厚度控制在80mm，不会像老式铸铁散热器那样凸出来磕碰到过往的人，进出水口做的是同侧下进下出的接口布局，接口中心距留了50mm的标准管距，适配市面上绝大多数家装用的PPR热熔管、铝塑复合管，安装的时候不用额外改管走位，墙装挂点做了上下两排共四个预埋挂耳位，挂耳的孔位间距是按照民用建筑墙面轻质砖、混凝土墙的承重标准算的，单组散热器满水重量控制在28kg以内，四个M8膨胀螺栓就能完全固定，不会出现长期使用下坠变形的问题。

　　再讲实际用途和应用场景，这款散热器不是给大空间工业厂房用的，核心适配场景是15-22㎡的民用卧室、书房，还有小户型的客厅区域，靠内部流道的热水循环把热量通过对流+辐射的方式散到室内，和地暖比起来，它的升温速度更快，打开采暖阀门后15分钟左右就能达到表面额定温度，适合上班族白天关阀、回家开阀的间歇采暖需求，也适合南方没有集中供暖、用户自己装壁挂采暖炉的家庭，不会像地暖那样要抬高地坪、铺很厚的回填层，老房改造的时候不用砸地面，直接墙面走管就能装。

　　设计思路上，我没做那种密集细柱的结构，而是把每一片散热柱的截面做了带微弧的长方形，柱与柱之间的流道间距留了12mm，这个间距是反复算过的：间距太小的话，空气对流的通道会被堵，散热效率上不去，还容易积灰不好清理；间距太大的话，同等长度下的散热面积不够，要达到同样散热量就得做更长的尺寸，浪费墙面安装空间。柱体的外表面做了细微的竖向导流棱，不是为了好看，是为了让热空气沿着棱边向上走的时候形成稳定的层流，不会在散热器表面形成乱流导致热量积在设备附近散不出去，顶部的格栅做了15度的倾斜导风角，把上升的热空气往室内方向导，不会直接冲着窗户玻璃吹造成不必要的热量损耗。进出水口的位置我特意做了内嵌式的接头座，不是凸在散热器本体外面的，这样安装完之后，管道和墙面的缝隙能控制在10mm以内，后期装装饰盖板的时候能完全盖住接头，不会露出难看的管根，接头内部做了标准的G1/2管螺纹，螺纹深度留了15mm，拧进去之后不会因为螺纹太浅出现漏水隐患，也不会因为螺纹太深顶到内部的流道挡片造成水阻变大。

　　很多人做民用散热器模型的时候容易忽略水阻的问题，我在建模的时候特意把内部的流道做了等径设计，从进水口到出水口的整个流道没有突然变径或者直角转弯的位置，每一个转弯处都做了R10的圆角过渡，这样整个散热器的水阻控制在2kPa以内，不会因为单组散热器水阻太大，造成整个采暖回路的水循环不畅，出现前端热后端凉的问题。另外，模型的底部做了可拆卸的端盖结构，不是焊接死的，后期使用过程中如果内部有水垢沉积，可以拆开端盖做冲洗，不用把整个散热器从墙上拆下来，维护的便利性比一体焊接的款式好很多。外形尺寸上，单组标准款的长度是1000mm，高度是600mm，这个尺寸是按照民用建筑窗台的常规高度做的，装在窗下的时候，顶部距离窗台板留50mm的间隙，既不影响窗台放东西，也能保证热空气正常上升，挡住窗户缝进来的冷空气，形成有效的热幕。如果是更小的安装空间，这个模型的柱片是参数化做的，可以按照实际需求增减柱片数量，调整整体长度，不用重新画整个结构，对做家装采暖方案的设计师来说，改方案的时候能省很多重复建模的时间。还有个细节，建模的时候我把散热器表面的喷涂厚度也算进去了，每一个面都留了0.15mm的喷涂层余量，不会出现加工的时候因为喷了塑粉导致挂耳孔位变小、接头螺纹拧不进去的问题，所有的安装配合尺寸都是按照实际加工的公差带做的，不是光画个外形的样子货，导出的结构可以直接拿去开模或者做加工图纸，不用再反复调整配合尺寸。
