气动耦合方形法兰连接接头结构设计

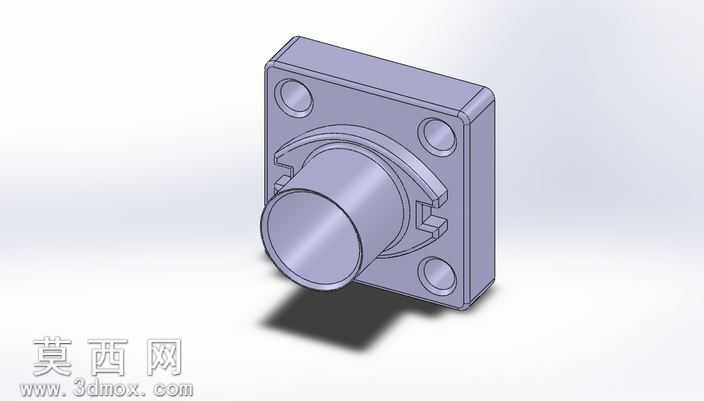

本作品为气动系统用耦合连接接头，采用三维参数化建模方式完成整体结构设计，建模阶段首先基于气动管路的连接通径需求确定中心筒体内径尺寸，再匹配气动系统常用安装规范设计方形法兰安装基座。建模过程中对法兰四个角的安装沉孔做了同轴度约束，保证安装时螺栓可顺利穿入，同时对中心筒体与法兰基座的衔接处做了圆角过渡处理，避免应力集中导致的结构断裂风险。模型渲染阶段采用金属哑光材质，还原气动接头常用的铝合金阳极氧化表面质感，对筒体内壁、法兰安装面做了高光处理区分加工面与非加工面，结构上中心筒体端部设计有卡扣式耦合定位槽，可与配套气动接头快速卡接实现密封连通，法兰基座的方形结构相比圆形法兰更适合在狭窄安装空间内定位固定，四个安装孔对称分布保证安装受力均匀。设计思路围绕气动系统快速拆装、密封可靠的核心需求，在保证结构强度的前提下尽可能缩减整体体积，筒体与法兰衔接处的加强筋结构提升了整体抗弯折性能，耦合槽的尺寸公差按照气动元件通用标准设定，可兼容同规格的常规气动耦合配件，模型的所有结构特征均做了可编辑参数化设置，可根据不同通径、不同安装孔距的需求快速调整尺寸生成适配型号，整体结构无冗余设计，所有边角均做了去毛刺处理的结构示意，符合气动元件的生产加工工艺要求。
