用于ANSYS压力测试的平板有限元分析模型

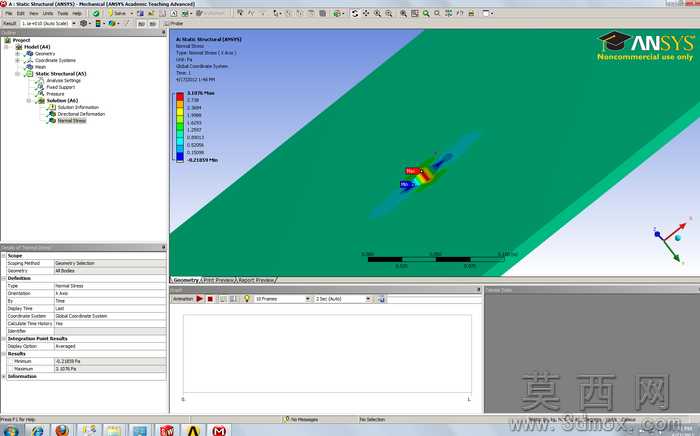

本模型为基础平板类结构的有限元分析专用三维模型，建模阶段采用参数化特征构建方式，以等厚薄平板为基础几何主体，通过精确的尺寸约束定义平板的长宽厚参数，保证几何模型的拓扑规整性，避免出现碎面、重叠面等会干扰后续网格划分的几何缺陷，整体几何结构简洁无冗余特征，适配有限元分析前处理的几何简化要求。模型完成基础几何构建后，在仿真前处理环节针对平板结构的分析需求进行了针对性的网格划分设置，采用结构化网格为主、局部应力集中区域加密网格的划分策略，在平板受载的核心区域提升网格密度，保证应力计算结果的精度，同时在非关键区域采用稍大尺寸网格控制整体计算量，平衡仿真效率与结果准确性。材质定义环节根据常规结构钢板的力学性能参数，赋予模型对应弹性模量、泊松比、密度等基础材料属性，为力学求解提供准确的材料本构基础。边界条件设置阶段，根据平板实际受载工况，对平板的约束端施加固定约束模拟实际安装固定状态，在对应受力区域施加z向正压力载荷，完全匹配常规平板受压的实际工况场景。求解设置中选用静力学分析模块，开启应力、变形等核心结果的输出选项，求解完成后可直接获取平板在z向正压力作用下的应力分布云图、变形位移云图等核心仿真结果，能够直观呈现平板不同位置的应力大小分布规律与变形趋势，可用于验证平板结构在受压工况下的强度是否满足设计要求，也可作为有限元分析入门学习的基础案例，帮助使用者掌握ANSYS软件中从几何导入、材料赋予、网格划分、边界加载到结果后处理的完整静力学分析流程，理解简单平板结构在正压力作用下的力学响应特性，为后续复杂结构的有限元分析操作打下基础。
