工业级法兰连接式工作流量计结构设计

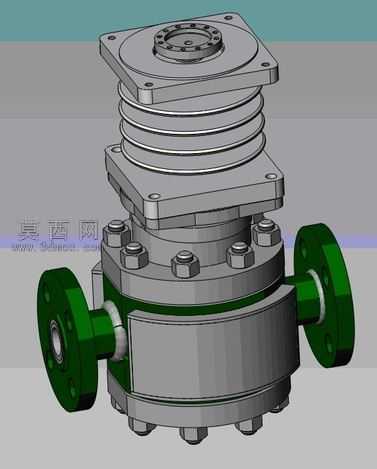

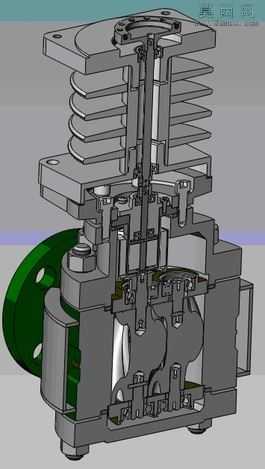

本作品为工业场景使用的工作流量计三维建模成果，建模过程严格遵循工业仪表设计规范，完整还原了流量计的核心结构与装配关系。模型主体分为上下两大功能模块，下部为流体测量核心腔体，采用圆柱形承压壳体设计，壳体周向均匀布置紧固螺栓结构，实现上下腔体的密封连接，保障高压流体工况下的结构密封性；腔体两侧对称设置带螺栓孔的绿色法兰连接端，法兰端面做了密封面适配结构，可直接与工业管道完成对接安装，法兰与腔体之间设计有过渡连接段，优化流体进出的流道形态，减少流体扰动对测量精度的影响。上部为信号转换与安装固定模块，设置多层堆叠的波纹管式缓冲结构，可抵消流体脉动与管道振动对测量元件的干扰，最上方为方形安装固定板，板上预留安装定位孔，方便将流量计整体固定在支架或设备面板上。建模过程中对所有零件做了参数化约束，螺栓、法兰孔等标准结构均符合通用工业标准，不同功能部件采用差异化材质配色区分，承压壳体采用金属灰哑光材质模拟铸钢材质，法兰连接端采用深绿色涂装材质模拟工业管道常用的防腐涂层，波纹管结构采用亮面金属材质体现弹性元件的质感，各部件装配间隙经过精准校核，不存在结构干涉问题。设计过程中充分考虑了流量计的实际使用场景，既还原了产品的外观形态，也完整呈现了内部装配逻辑，可用于工业仪表选型展示、安装培训演示以及相关产品的二次开发参考，模型结构细节丰富，各零件可单独拆分编辑，能够适配不同的展示与仿真需求。
