机械手配套导管电极把持调节装置

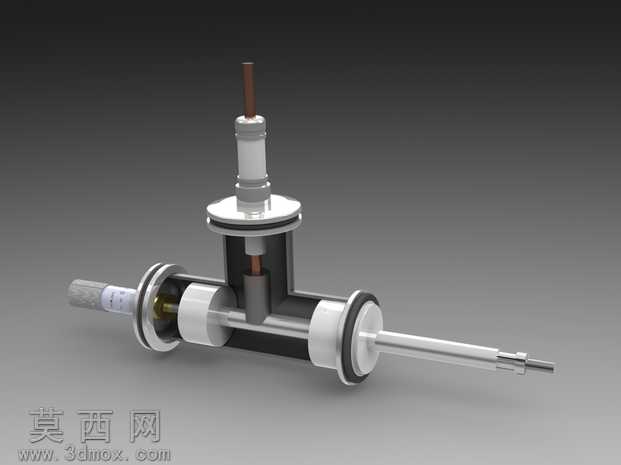

该三维模型采用SolidWorks完成全参数化建模，整体以T型三通结构为主体框架，建模过程中严格遵循机械装配的公差配合逻辑，对各部件的同轴度、装配间隙做了精准约束，确保虚拟装配下无干涉错配问题。渲染阶段采用哑光金属材质搭配半透明绝缘材质做区分，金属部件赋予磨砂不锈钢质感，绝缘密封件采用浅灰色半透明橡胶材质，电极杆部分做紫铜金属质感处理，通过三点布光方案突出结构层次，阴影柔和过渡自然，清晰展现内部装配关系。结构设计上，横向主轴集成了螺旋测微调节结构，可实现电极位置的微米级精准位移，纵向通道用于穿设电极导管，端部设置密封夹持结构，既保证电极的固定稳定性，又可通过旋转测微头实时调整电极端部的间距，适配不同实验工况下的极距需求。设计思路围绕电极实验、灭弧实验的实际使用需求展开，将传统分立的夹持工装与测微调节结构整合为一体化组件，省去了实验过程中反复拆装对位的步骤，三通结构的腔体可预留实验介质流通空间，两端的法兰式连接结构可快速对接不同规格的实验机械手，整体结构紧凑，调节精度高，装配逻辑符合实际机械加工的工艺要求，各零部件均可拆解生成对应的工程图纸用于实际加工生产，模型完整还原了密封件、紧固件、测微刻度等细节特征，可直接用于虚拟装配验证、实验工装方案展示以及相关教学演示场景。
