行星齿轮减速传动结构三维数模

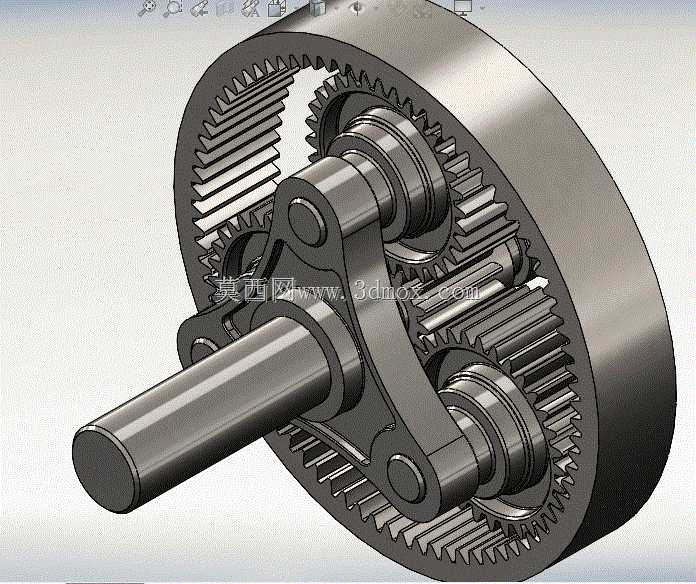

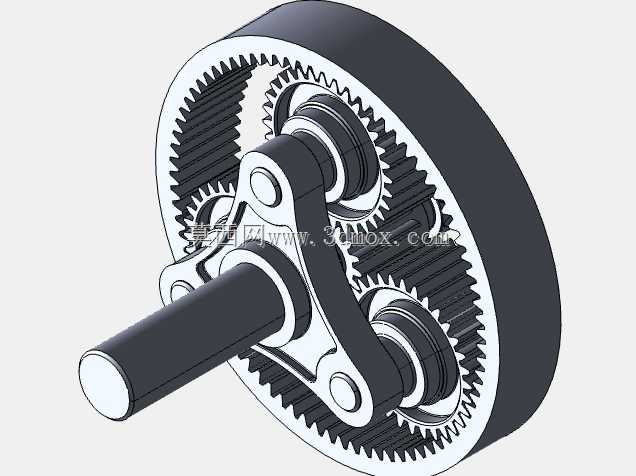

　　在自动化输送线、小型伺服驱动机构、精密传动工位的动力匹配环节，行星齿轮箱是应用频次极高的减速增扭部件，这类周转轮系结构相比普通定轴齿轮减速结构，能在更小的安装空间内实现更高的传动比，同时保证多齿啮合带来的载荷均匀性，适合对安装体积、输出扭矩有严格限制的设备场景。这套行星齿轮结构的核心组成包含太阳齿轮、均匀分布的行星齿轮、内齿圈以及行星架输出轴，设计阶段首先要匹配输入轴的连接尺寸，太阳轮直接与动力输入轴配合，动力从太阳轮输入后，带动三个沿圆周均布的行星齿轮沿固定内齿圈做公转加自转运动，最终通过行星架将减速后的动力从输出轴传递至负载端。

　　从安装边界来看，这套结构的外轮廓以齿圈的外圆柱面为安装基准，输出轴采用光轴伸出结构，可适配联轴器、同步带轮等多种外接传动件，安装时需要保证齿圈的固定端与设备安装面的同轴度公差控制在合理范围，避免行星轮运转过程中出现偏载、卡滞问题。设计过程中，行星轮的均布设计是核心要点，三个行星轮沿行星架圆周120度均匀分布，每个行星轮通过销轴与行星架连接，销轴与行星轮之间预留转动配合间隙，保证行星轮可灵活自转，同时行星架的刚性设计直接影响传动稳定性，行星架的支撑臂厚度经过受力校核，可承受额定负载下的扭矩冲击，不会出现形变导致的啮合间隙异常。

　　齿圈作为固定部件，内齿与行星轮外齿啮合，外圆可设计为光面或者带定位止口的结构，方便与设备壳体直接装配固定，不需要额外设计复杂的连接结构，降低整体装配难度。实际应用场景中，这类行星齿轮结构常搭配伺服电机、步进电机使用，在小型自动化设备的进给机构、AGV驱动轮组、精密检测设备的传动工位中，可将电机的高转速低扭矩输出转换为低转速高扭矩输出，匹配负载端的转速扭矩需求。相比谐波减速结构，行星齿轮结构的抗冲击能力更强，适合存在瞬时负载波动的工况，同时加工成本更低，常规滚齿、插齿工艺即可完成各齿轮部件的加工，不需要特殊的加工设备，适合批量生产应用。

　　在建模过程中，各齿轮的齿形参数需要严格匹配模数、压力角标准，保证啮合侧隙在合理范围，侧隙过大会导致传动回程误差增大，影响精密传动场景下的定位精度，侧隙过小则会导致运转卡滞、润滑脂无法有效进入啮合面，加剧齿面磨损。行星轮销轴的定位设计采用过盈配合与行星架连接，避免销轴在运转过程中出现转动导致的磨损加剧，输出轴与行星架采用一体化设计，减少装配环节带来的累积误差，保证输出轴的径向跳动公差满足使用要求。这套结构的润滑可采用脂润滑方式，在齿圈内部填充适配工况温度的润滑脂，依靠齿轮啮合过程中的带油作用实现各啮合面的持续润滑，不需要设计复杂的油路结构，简化后期维护流程。安装时需要注意输入轴与太阳轮的同轴度，若输入轴存在径向偏摆，会导致太阳轮与行星轮的啮合接触偏斜，出现局部齿面载荷过大，长期运转会出现点蚀、断齿等失效问题。在设备选型匹配时，需要根据负载端的额定扭矩、峰值扭矩、最高输入转速来校核齿轮的模数、齿宽参数，保证各部件的强度满足工况需求，同时根据设备的安装空间限制，调整齿圈外径、输出轴长度等安装尺寸，适配不同的设备安装空间。
