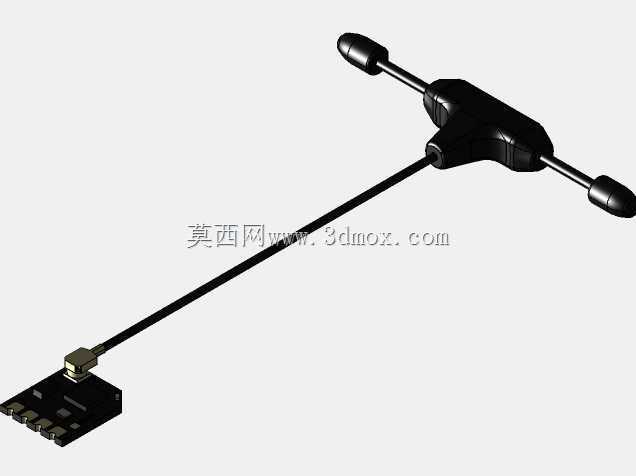

四旋翼无人机外置接收天线组件

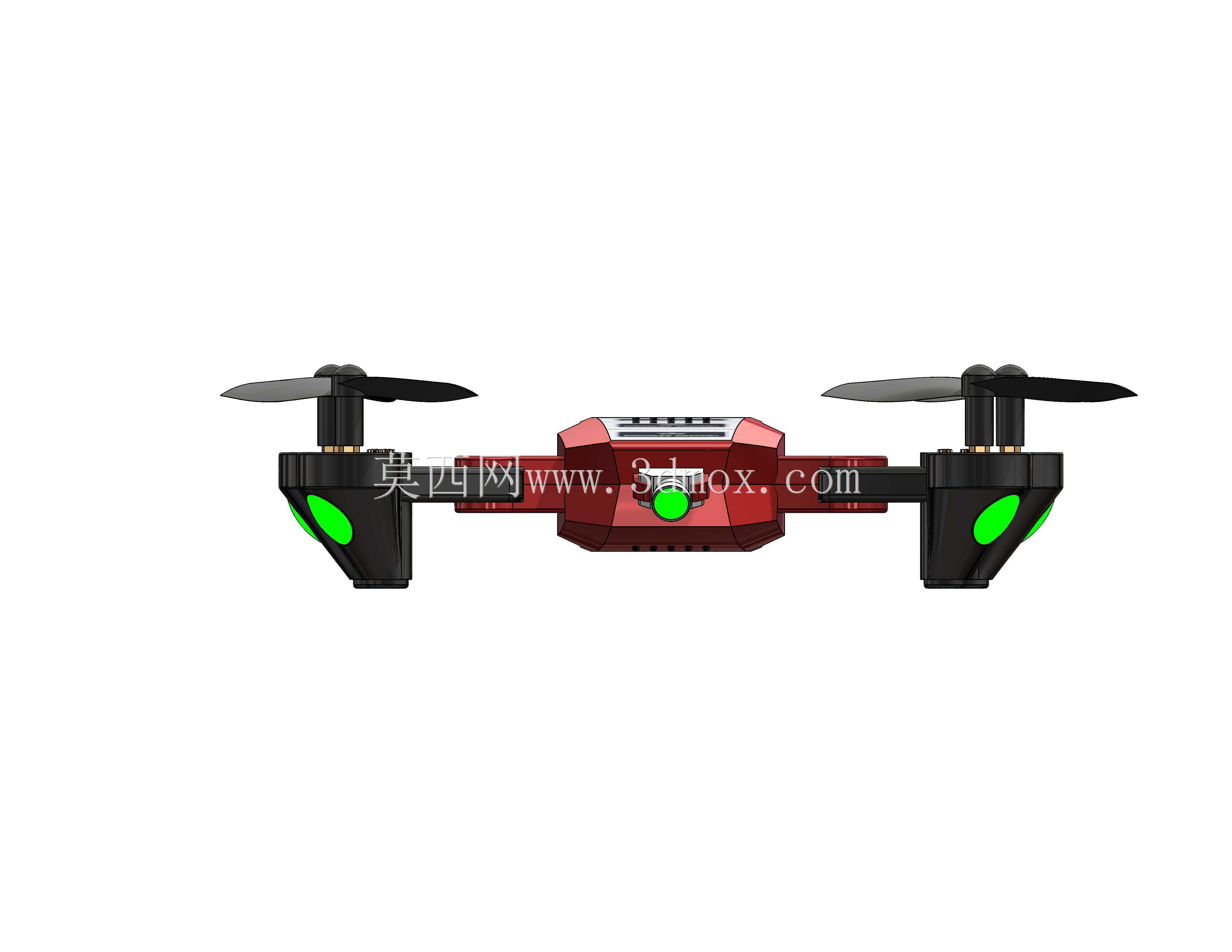

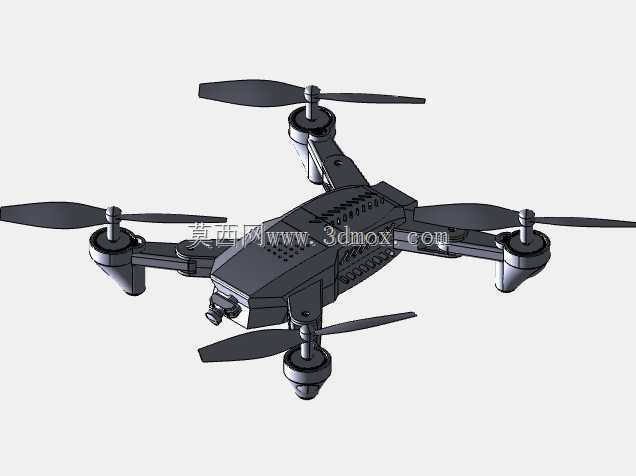

　　该三维结构围绕小型四旋翼飞行器的外置射频接收链路展开，主体由细长支撑杆、两端天线端头、中部转接壳体以及底部接收机板卡组成，适用于航模遥控信号接收、远距离链路扩展和飞控外设布置等场景。实际装机时，这类组件通常安装在飞行器尾部或机臂外侧，使天线远离电调、电机、电源板和图传设备等强干扰源，从而改善遥控信号的接收稳定性。

　　从结构功能看，底部矩形板卡承担接收机电路承载作用，板边预留焊点和接口位置，便于连接飞控、电源或射频线缆。板卡上方通过微型连接座与细长杆体相连，杆体沿飞行器纵向或斜向伸出，末端布置天线端头。中部黑色壳体用于保护线缆转折处和射频连接部位，外形采用流线型过渡，既减少装配后的突兀棱角，也能在有限空间内对导线形成约束。两端端头呈椭圆柱状，内部可容纳天线振子或馈线焊接区域，外部造型便于固定热缩管、护套或橡胶套。

　　设计思路上，该组件重点处理的是信号姿态、结构避让和轻量化之间的平衡。四旋翼在飞行过程中姿态持续变化，单一天线容易因机体遮挡或极化方向变化而出现信号衰减，因此将天线外伸并形成一定跨度，有利于提高不同姿态下的链路冗余。杆体不宜过粗，否则会增加迎风面积和整机重量；也不能过细，否则在起降碰撞、携带运输或振动环境中容易弯曲变形。模型中细长杆与端头、底座之间采用明确的装配关系，能够在详细设计阶段继续校核杆径、壁厚、连接长度和固定方式。

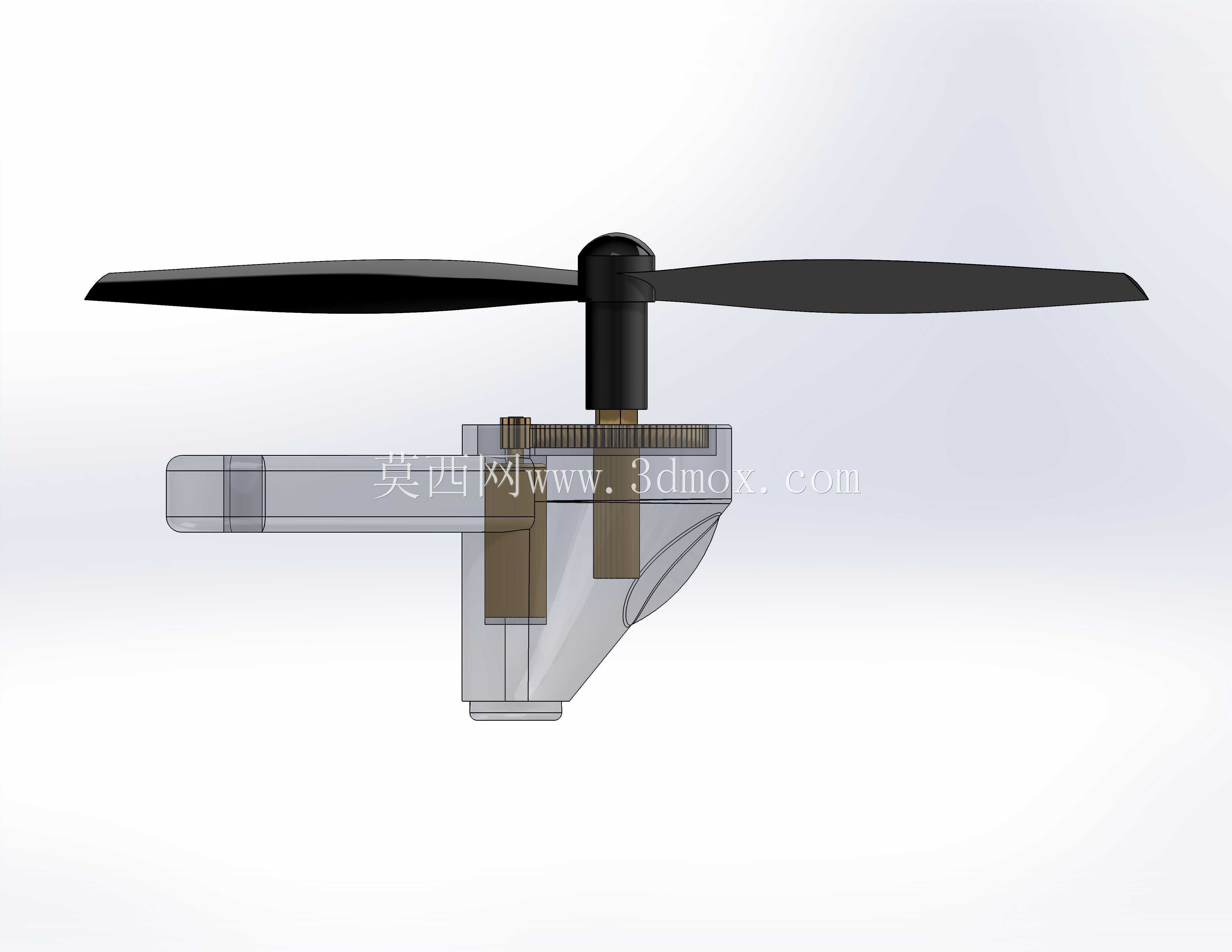

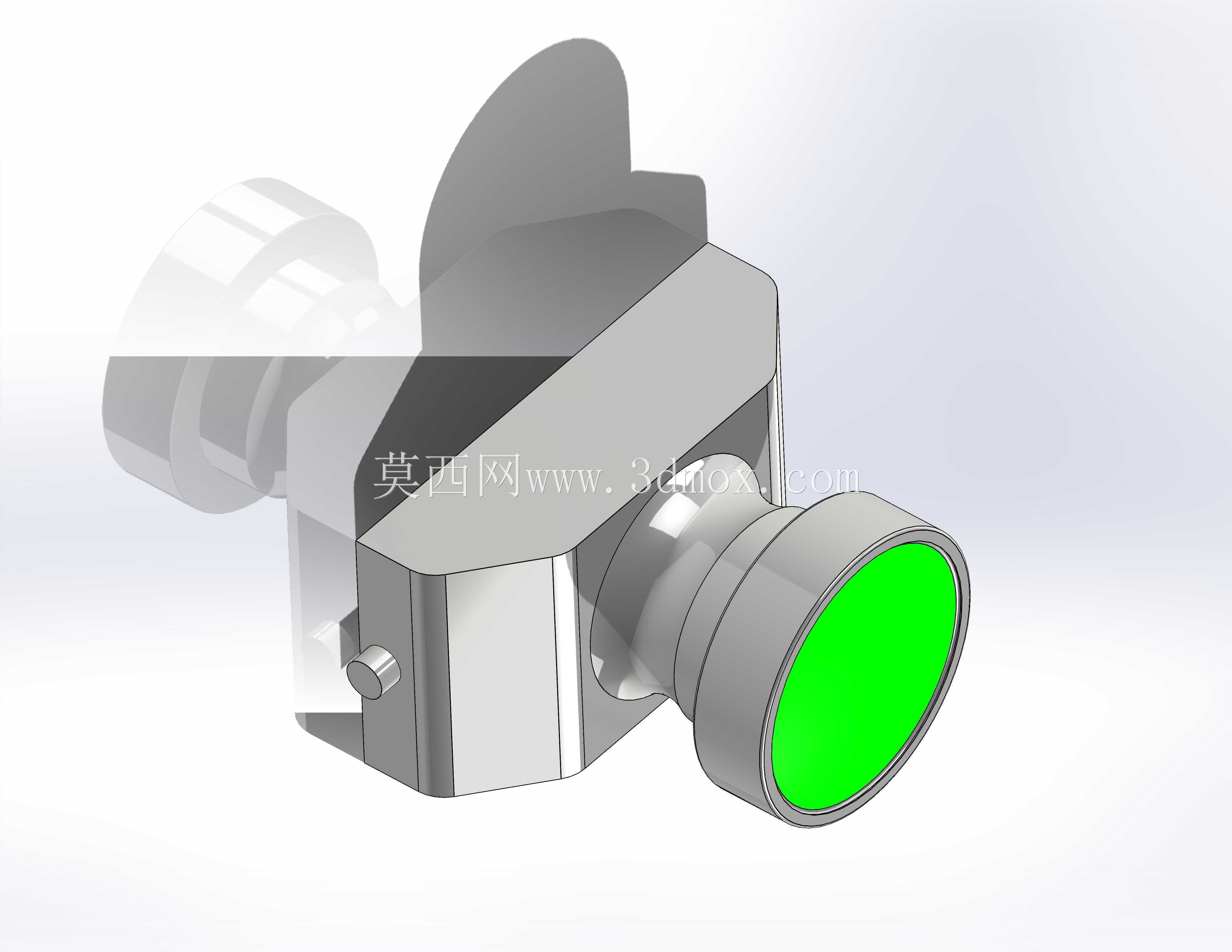

　　外形尺寸方面，整体呈现长跨度线性布局，底部板卡为较小的矩形安装面，适合贴装在机架尾部平台或通过双面胶、扎带、支架固定。杆体向斜上方延伸后，天线端头位于机体轮廓之外，安装边界需要重点检查与螺旋桨旋转平面的距离。若桨叶旋转半径覆盖天线轨迹，应调整杆长或安装角度，避免高速桨叶打到天线；若天线过于贴近碳纤维机臂、金属螺丝或图传发射线，也可能影响射频性能。工程布置时通常保留足够的安全间隙，使天线端头位于桨盘平面外侧，并尽量减少与大电流线束平行走线。

　　板卡区域的建模重点在于安装基准和接口方向。矩形底板边缘可见多个焊盘，说明其既可能作为接收机电路基板，也可能承担分集天线或扩展模块的转接作用。底座与杆体连接处采用小块堆叠结构，适合在实物中使用焊接座、卡扣座或注塑件进行固定。若用于批量产品，可将中部壳体拆分为上下盖，内部预留线缆槽和应力释放弧面；若用于个人航模改装，则可直接以碳杆、热缩管和3D打印座实现等效结构。

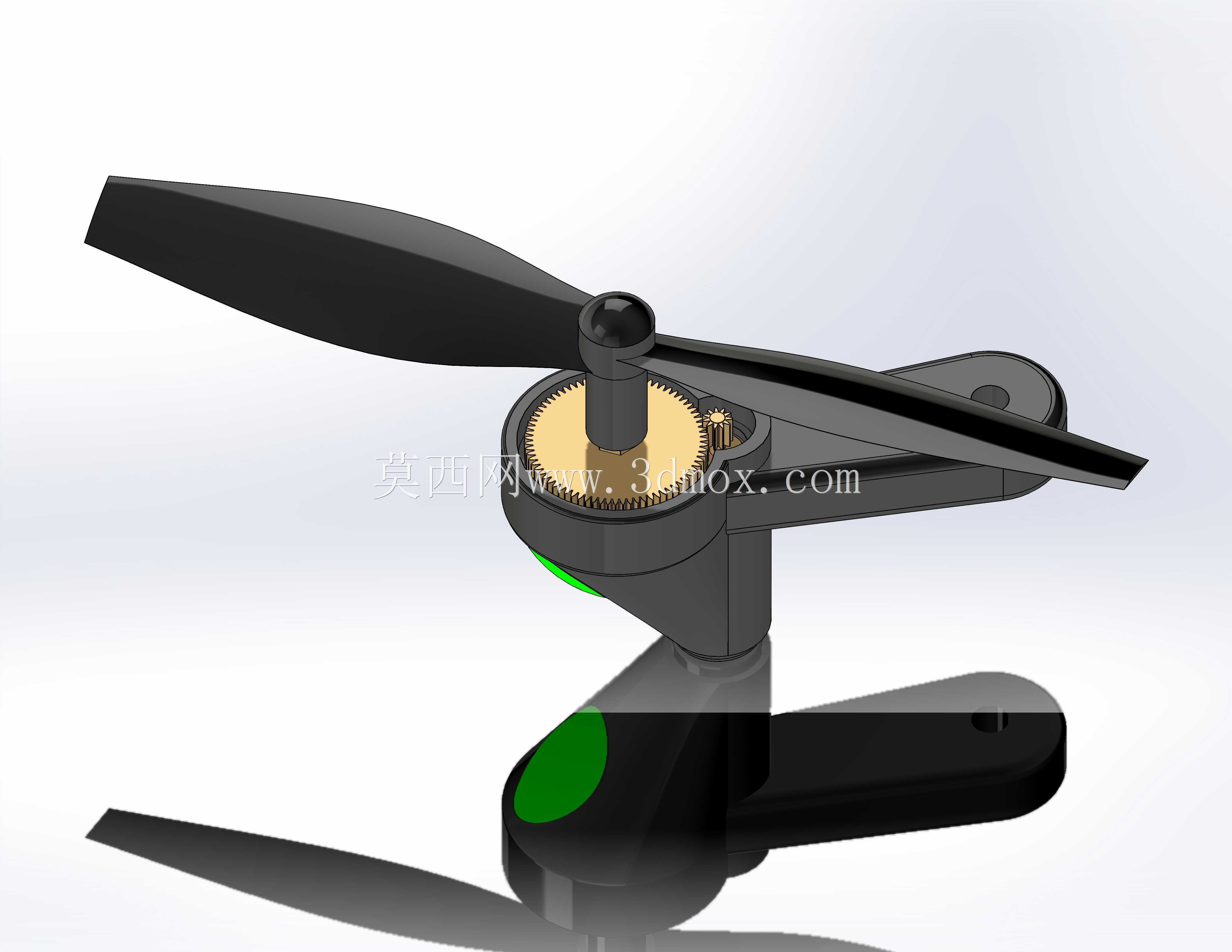

　　在飞行应用中，这类外置天线组件常用于竞速穿越机、小型航拍四轴、实验型飞行器以及遥控距离要求较高的平台。它不是承力主框架件，却直接影响失控保护触发概率和飞行安全边界。结构设计时需要兼顾振动耐受，电机高速旋转产生的频带振动会沿机架传递到天线根部，若根部没有过渡圆角或夹持长度不足，线缆容易在反复弯折后断裂。模型中杆体与中央壳体的连接段应在后续细化中增加圆角、加强肋或柔性护套，以降低应力集中。

　　从三维建模角度看，该作品适合用于接收机安装教学、无人机尾部布局评审、天线避让检查和航模外设结构展示。装配时可将板卡底面作为安装基准，先约束其与机架平台的贴合关系，再检查杆体方向是否与机身轴线一致；随后将螺旋桨、机臂、GPS杆、图传天线等周边部件一并放入总装，验证运输状态、折叠状态和飞行状态下是否存在干涉。对于需要维护的场景，板卡端部应保留插拔空间，天线杆应允许快速更换，以降低碰撞后的维修难度。整体结构虽然细长简单，但涉及射频布置、气动阻力、振动可靠性和装机边界等多个工程要点，是四旋翼外设设计中具有代表性的细部组件。
