适配42英尺拖车运输的50000升卧式储液罐体

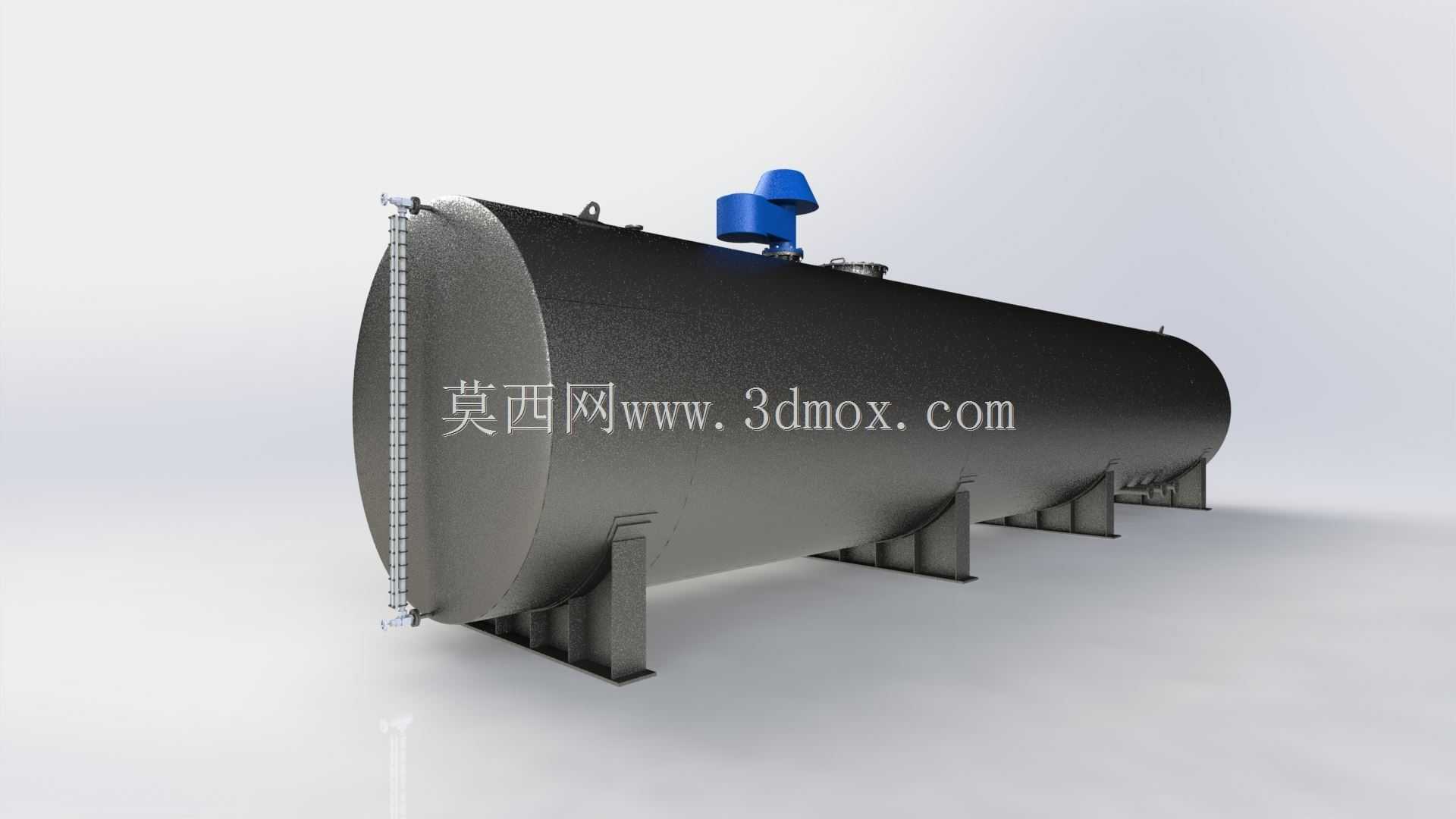

　　在燃油中转、野外作业供油、工业液体原料暂存的场景里，卧式储罐的选型一直绕不开运输适配与现场安装的双重约束，这款50000升容量的卧式储液罐体，从设计之初就锚定了公路干线转运的核心需求，完全参照UL-142储罐的尺寸规范做结构校核，所有外廓尺寸都卡在42英尺平板拖车的装载边界内，不需要额外申请超限运输许可就能完成跨区域转场，这一点对于需要频繁更换作业点位的工程现场、临时油料补给点来说，能省下不少协调与运输成本。从结构布局来看，罐体采用标准卧式圆筒形承压壳体设计，两端采用标准椭圆封头做焊接密封，相比平盖封头能更好分散内部液体静压力带来的结构应力，减少长期使用过程中焊缝位置的疲劳变形风险。

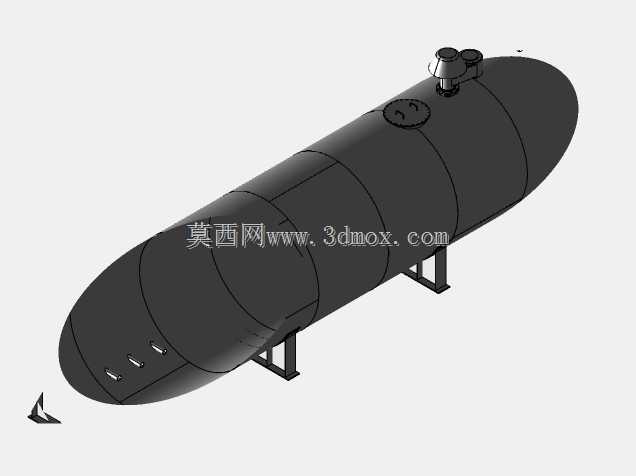

　　罐体底部均匀布置了三组鞍式支座，每个支座的支撑面都做了加宽处理，与罐体接触的位置贴合筒体弧度做了仿形切削，保证支撑应力能均匀分散到筒壁上，不会出现局部应力集中导致的罐体凹陷；支座底部预留了地脚螺栓安装孔位，现场安装时只需要做好混凝土基础的找平，就能直接完成固定，不需要额外做支撑结构的二次加工。罐体顶部设置了带防护盖的人孔与呼吸阀组件，人孔尺寸满足检修人员进出罐体内部清理、检查的作业空间要求，呼吸阀则能根据罐内液位变化自动平衡内外气压，避免加注或者排液过程中罐内出现正压超压或者负压抽瘪的情况；顶部还预留了液位计安装接口、加注口接口，用户可以根据实际存储的介质特性选配对应的液位监测装置、加注管路组件。

　　罐体侧面沿轴向布置了通长的直爬梯，爬梯踏步做了防滑齿形结构，从地面位置一直延伸到顶部操作平台附近，方便运维人员登顶完成加注、检修、液位核验等操作，爬梯与罐体的连接采用可拆卸的螺栓固定结构，运输过程中可以快速拆解，避免超宽问题，到现场后再完成组装，不会占用额外的运输空间。在设计过程中，筒体的壁厚是结合存储介质密度、罐体承压要求、运输过程中的动载荷系数做的综合计算，既保证装满介质后长途运输不会出现筒体变形，也不会因为壁厚冗余过大导致整体重量超标，影响42英尺拖车的额定装载量。

　　鞍座的位置布置也经过重心校核，装满液体后的罐体整体重心落在拖车承载面的中心区域，运输过程中不会出现偏载导致的行驶安全隐患，同时三个支座的间距也考虑了混凝土基础的沉降差，允许基础有微小的不均匀沉降而不会在罐体焊缝处产生额外的附加应力。这款储罐的应用场景并不局限于燃油存储，针对不同的液体介质，只需要更换对应的密封件、接口材质，就能适配润滑油、工业水剂、非腐蚀性化工液体的存储需求，对于中小型加工厂区、野外施工营地、临时物流中转点来说，这种不需要现场焊接组装、运抵现场接好管路就能投入使用的成品储罐，比现场制作的储液设施施工周期更短，质量一致性也更有保障。建模过程中，所有的焊缝位置都做了简化处理但保留了焊接结构的装配关系，鞍座、爬梯、顶部附件都做了独立的零件建模，方便设计人员根据实际项目需求做参数调整，比如调整罐体长度来改变容积、修改支座间距适配不同的安装基础、增减顶部接口来满足不同的管路连接需求，整个模型的装配逻辑完全遵循实际生产的焊接装配顺序，从筒体卷制、封头焊接、支座焊接到附件安装的层级关系清晰，不会出现装配干涉的问题，能直接用于后续的工程出图、施工方案模拟、运输装载模拟等工作。
