家用小型三叶片水平轴风力发电装置

　　这款小型水平轴风力发电装置，主要面向家用离网供电、户外露营临时供电、小型监测站点自供电、偏远散户家用补能这类场景设计，区别于大型并网风电机组，它的安装门槛极低，不需要配套大型塔架与复杂的并网审批流程，普通农户、户外作业团队、野外监测点位都可以快速部署使用。从实际用途来看，它可以在年均风速3m/s以上的区域持续将风能转化为电能，搭配小型储能电池组，就能满足照明、小型数码设备充电、低功率传感设备持续供电的需求，在电网覆盖不到的山区、牧区、海岛点位，这类小功率风电装置是性价比极高的供能选择，相比光伏板它在阴雨、夜间有风的环境下也能持续发电，能和小型光伏系统形成互补供能体系。

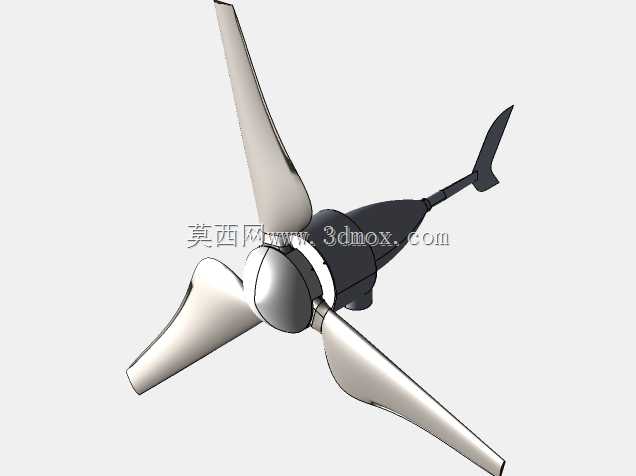

　　从功能特性来看，它采用三叶片水平轴结构，叶片做了翼型优化，启动风速低，在轻风环境下就能带动转子转动，尾舵结构可以自动调整迎风角度，不需要额外的偏航控制系统，结构可靠性更高，日常几乎不需要人工维护。叶片采用轻量化的曲面设计，转动时的风阻小、动平衡表现优异，不会出现明显的振动与噪音，安装在住宅周边也不会产生噪音干扰。整机的转动部件都做了密封防护，能够适应户外雨雪、沙尘的复杂环境，长期暴露在户外也不会出现转轴锈蚀、卡滞的问题。

　　设计思路上，这款模型完全按照实际量产的小型家用风机结构做1:1还原，首先确定了额定功率下的叶轮扫风直径，匹配对应的轮毂尺寸与尾舵长度，保证在不同风向变化时尾舵能快速带动机头转向迎风面，不会出现偏航滞后导致的发电效率下降。叶片的翼型参考了低速风电专用的航空翼型，在低风速区间的升阻比更高，同时叶片的扭转角从根部到梢部做了渐变处理，保证不同半径位置的叶片截面都能处于最优攻角，最大化风能利用效率，同时避免梢部气流分离带来的振动与能量损失。机头内部的传动结构做了简化设计，去掉了大型风机的齿轮增速结构，采用直驱式的传动路径，减少了传动环节的能量损耗，也降低了后期的维护成本，毕竟小型家用设备用户没有专业的运维能力，结构越简单可靠，实际使用体验越好。

　　外形尺寸与安装边界方面，这款装置的单支叶片长度适配1.2-1.5米的安装半径，整机机头加上尾舵的总长度控制在1.8米以内，安装时只需要配套直径60mm以上的标准金属立杆，立杆高度根据周边遮挡物情况选择6-12米即可，安装时只需要保证叶轮扫风范围内没有高大树木、建筑遮挡，预留出至少2米的安全转动空间，避免叶片转动时触碰周边障碍物。安装固定点只需要做基础的混凝土预埋或者法兰盘固定，能够承受12级以下大风的载荷即可，不需要做大型风电机组那种厚重的混凝土基础，普通农户自己就能完成安装调试。另外它的整机重量控制在25kg以内，单人就能完成搬运与上架安装，不需要大型吊装设备，进一步降低了部署成本。

　　从结构设计的细节来看，轮毂和叶片的连接采用了嵌入式的螺栓固定结构，每个叶片都有三个固定点位，保证在高速转动时叶片不会出现松动飞出的风险，机头的导流罩做了流线型设计，能够减少迎风面的空气阻力，同时引导气流平顺流过叶轮区域，提升整体的风能捕获效率。尾舵的面积经过反复校核，既能够提供足够的偏航力矩，让机头快速对准风向，又不会因为面积过大导致大风时机头受力过载，损坏转轴结构。整体的外形配色采用辨识度高的浅蓝叶片搭配浅灰色机身，在户外环境下足够醒目，能够避免飞鸟、低空飞行的小型无人机误撞，同时浅色系的外壳在夏季暴晒时不会吸收过多热量，避免机头内部的发电组件温度过高影响使用寿命。
