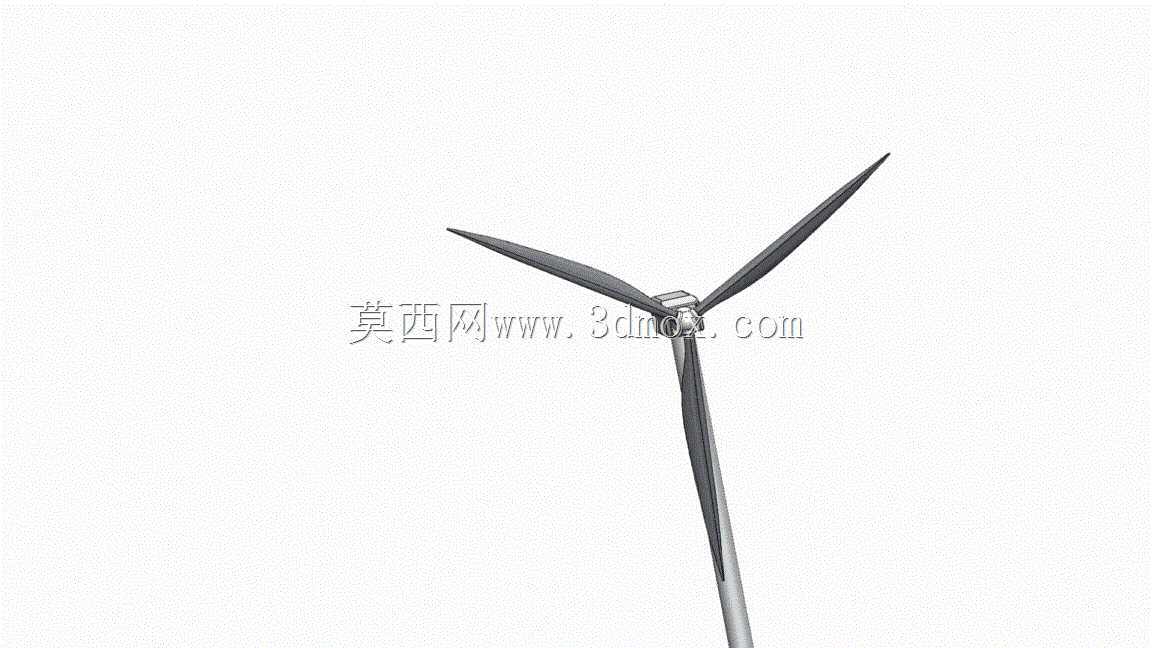

水平轴三叶片风力发电整机结构设计

　　本次设计的水平轴三叶片风力发电机组，核心应用场景覆盖分布式离网供电、偏远山区微电网补能、沿海滩涂并网发电以及风光互补路灯配套供电等多个领域，区别于大型商用兆瓦级风电机组，该机型主打中小功率段部署需求，可适配年平均风速3m/s以上的各类开阔场地，无需复杂的基建配套即可完成架设。从设备实际用途来看，该机组可将流经叶片的空气动能转化为旋转机械能，再通过机舱内的增速传动结构驱动发电单元输出稳定电能，既可以独立为小型负载提供持续电力，也可多机组组网接入区域电网，在电网覆盖薄弱的牧区、海岛、野外作业站点，这类中小功率风电机组的实用性远高于大型集中式风电设备，运维成本也能控制在较低区间。

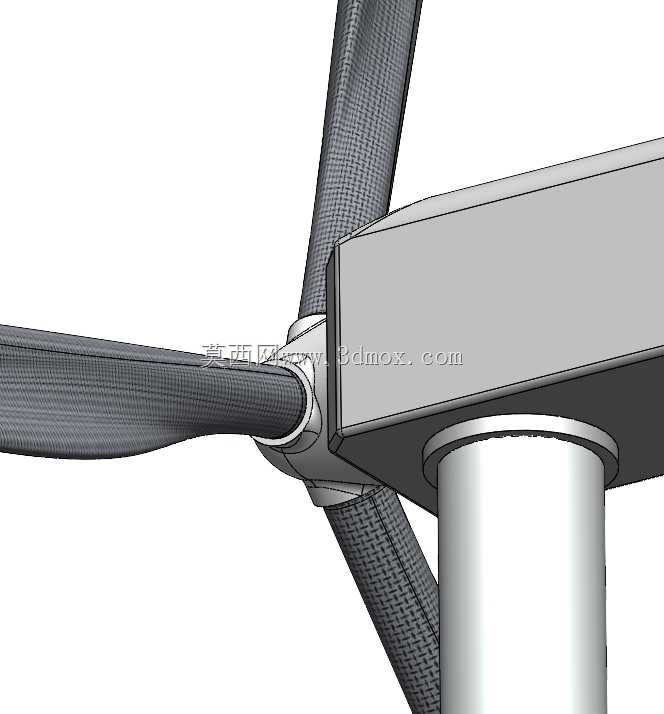

　　在产品功能特性层面，该结构采用三叶片升力式设计，相比两叶片机型运行振动更小，气动噪音更低，叶片翼型经过优化后在低风速段即可启动，切入风速控制在2.8m/s左右，额定风速区间适配国内多数地区的常年风况。机舱与塔筒连接位置设置了偏航转动结构，可根据风向传感器信号自动调整迎风角度，最大化捕获风能，叶片根部与轮毂的连接采用铰接式结构，可在强风工况下通过被动变桨降低风阻，避免机组过载损坏，塔筒采用分段式法兰连接结构，既方便运输也可根据安装场地的风切变情况调整总高度，适配不同的遮挡环境。

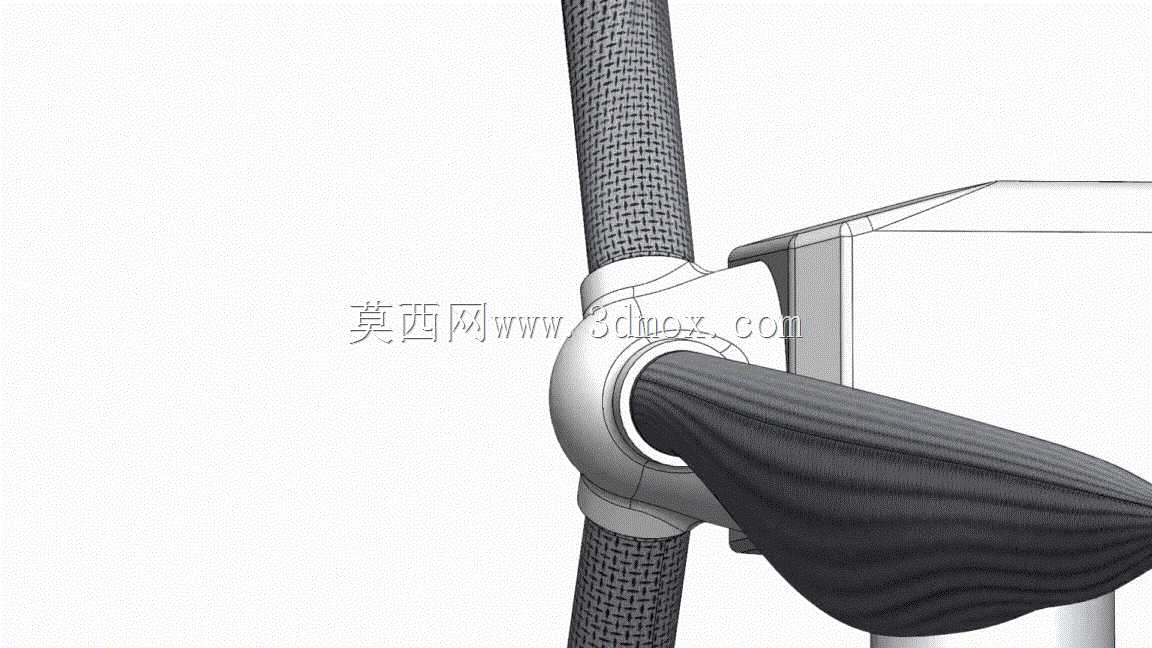

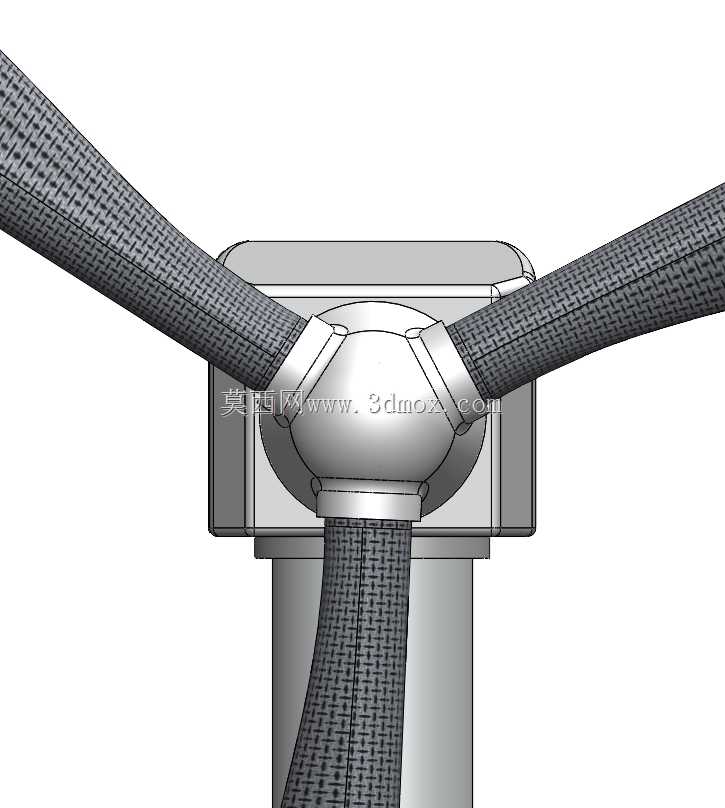

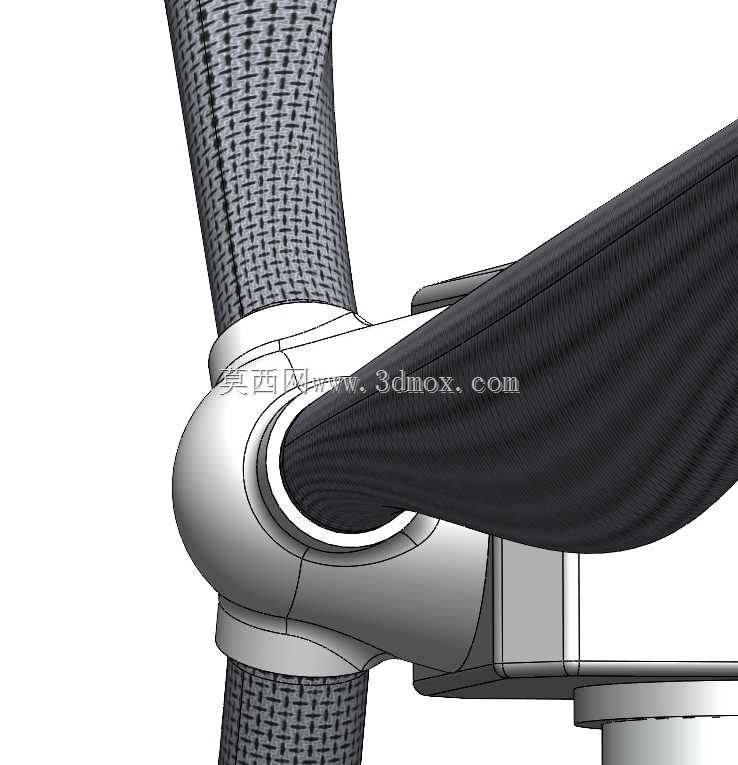

　　从设计思路来看，整个建模过程优先考虑结构的可加工性与装配合理性，没有为了视觉效果添加无实际功能的装饰结构。叶片主体采用碳纤维蒙皮加内部主梁的结构形式，建模时预留了腹板粘接位置与根部螺栓连接孔位，轮毂采用铸钢件一体化设计，曲面过渡位置均做了圆角处理以降低应力集中，机舱罩采用玻璃钢分片式结构，方便后期内部传动部件的检修维护，塔筒下段设计了检修门与内部爬梯的安装位置，基础连接法兰预留了与混凝土基础锚栓匹配的通孔，所有配合面的公差均按照通用机械加工标准预留，不存在无法落地生产的异形结构。

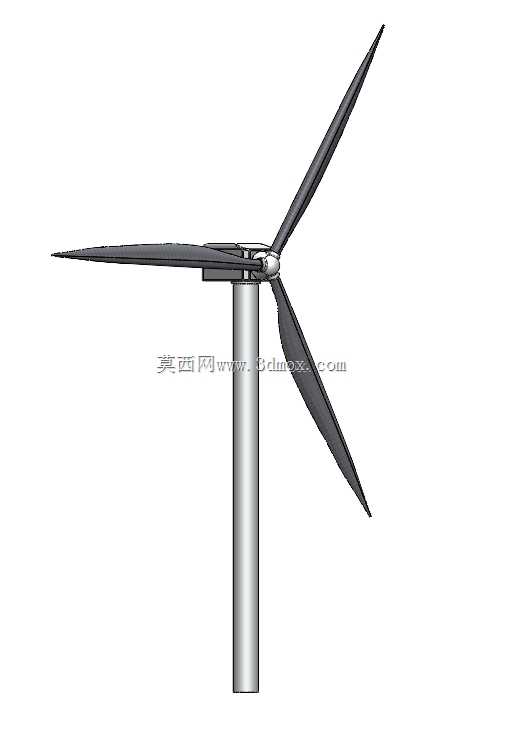

　　关于外形尺寸与安装边界，该机型单叶片长度为2.4m，风轮旋转直径5.2m，机舱总长1.8m，塔筒总高度可根据需求选择6m、8m、10m三种标准段，安装时需要预留风轮旋转平面外至少1m的安全距离，基础开挖尺寸为1.5m见方，浇筑C30混凝土后预埋锚栓即可完成固定，机组整体重量控制在320kg以内，普通小型吊装设备即可完成安装作业，不需要调用大型履带吊，大幅降低了现场施工的成本与难度。在结构细节上，叶片与轮毂的连接螺栓采用10.9级高强度螺栓，建模时已按照受力计算结果确定了螺栓数量与分布圆直径，机舱内部的传动支座均设计了加强筋结构，可承受额定工况下的扭矩载荷与极端风况下的冲击载荷，所有外露金属件的连接位置均预留了防腐处理的工艺空间，可适应沿海高盐雾、西北高沙尘的恶劣使用环境。
