四旋翼航拍无人机简易结构造型设计

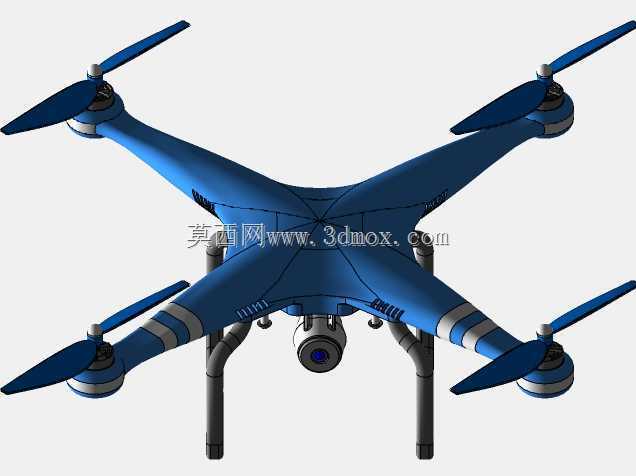

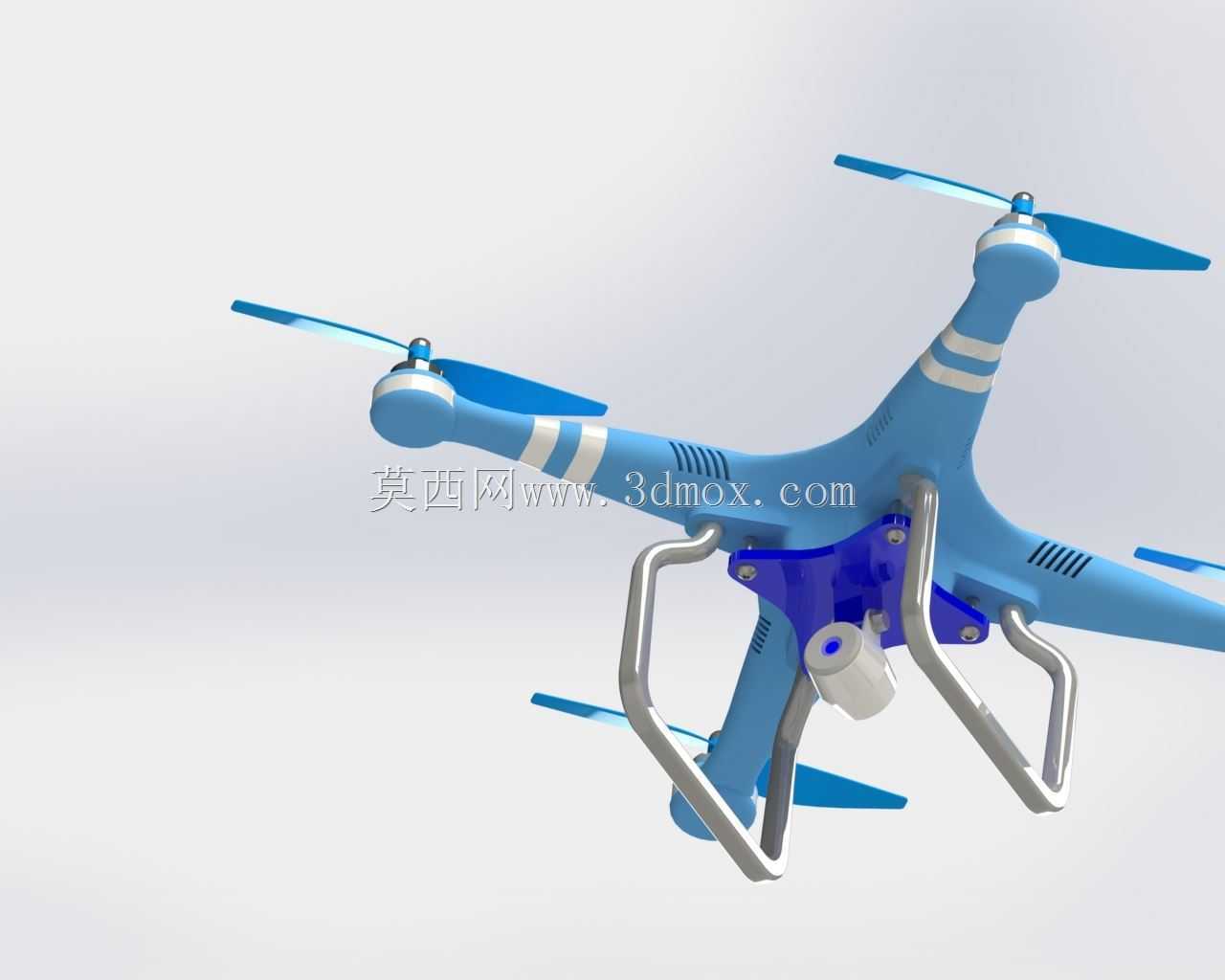

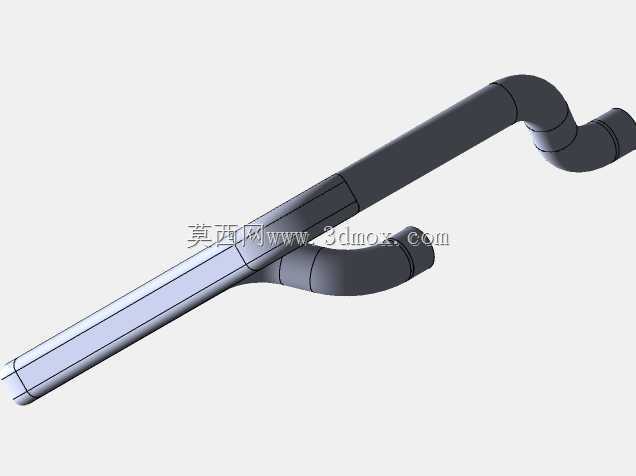

　　这套四旋翼飞行器结构以轻量化航拍与低空巡检场景为核心搭建，整体采用十字对称机架布局，四个旋翼臂沿中心机身向四周水平延展，臂端布置旋翼动力安装位，旋翼桨叶采用差异化配色区分正反桨，既符合多旋翼飞行器气动布局要求，也能在装配阶段快速识别桨叶安装方向，避免正反桨装反导致升力方向错误。机身主体采用流线型浅色调壳体设计，下部预留了载荷挂载空间，可搭载小型摄像设备完成低空航拍、场地测绘、园区巡检等作业，底部设置两点式起落支架，支架采用弯折圆管构型，着陆时可通过自身微量形变缓冲冲击，同时支架跨距经过匹配设计，起降过程中不会遮挡下部挂载设备的拍摄视野，也能在不平整地面提供稳定支撑。

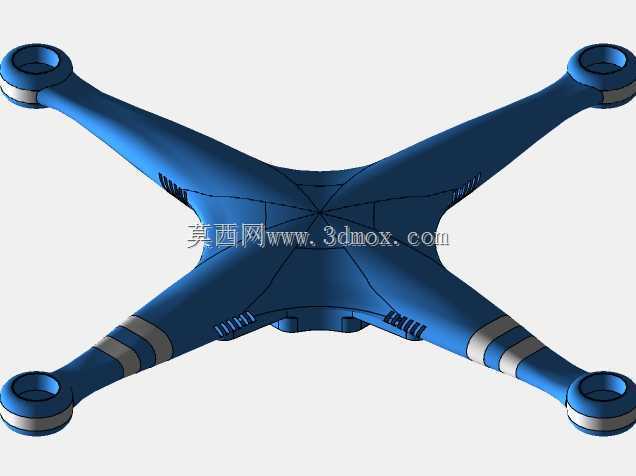

　　从设计思路来看，该结构优先保证基础飞行构型的完整性，没有加入复杂的细碎结构与内置电气元件，所有零部件都采用简单几何特征绘制，机架臂与中心机身的连接位置做了过渡圆角处理，既减少直角连接处的应力集中，也让整体外形更流畅。旋翼安装座位于每个机臂的最外端，座体预留了动力组件的安装贴合面，实际生产中可对应安装无刷电机与螺旋桨，中心机身内部预留了规整的空腔，可容纳飞控板、电池、电调等核心电气部件，空腔边界与机臂走线位置对齐，方便布设动力线与信号线。下部挂载位位于机身重心正下方，挂载摄像设备后整机重心仍处于旋翼升力围成的中心区域，能保证飞行姿态稳定，不会因载荷偏置出现姿态偏移。

　　外形尺寸方面，该机型属于小型消费级四旋翼尺度，对角旋翼安装位的间距控制在便携起降的合理范围，整机高度由起落架底部到旋翼桨叶顶端划定，收纳时可将旋翼桨叶拆卸，机臂如果采用折叠构型还能进一步缩小收纳体积，适配户外携带作业需求。安装边界上，四个旋翼的旋转圆周之间留有足够安全间隙，相邻桨叶旋转时不会发生干涉，机臂长度经过匹配，既保证旋翼升力力臂足够，降低姿态调整的动力消耗，也不会因臂长过大导致机架刚性下降。起落架的安装位置位于机身下部两侧，支架向外张开的角度经过校核，着陆时支撑点落在整机重心投影外侧，侧向着陆或遇到地面横风时也不易侧翻，支架与机身的连接位设置了贴合安装面，可通过紧固件完成固定，装配拆卸都比较便捷。

　　实际应用中，这类简化结构的四旋翼可作为入门级航拍飞行器的结构原型，也可用于高校机械、航空相关专业的多旋翼结构原理教学，帮助设计者理解对称机架布局、重心匹配、起落架缓冲、旋翼干涉校验等核心设计要点。建模过程中省略了复杂电气元件与精密内部细节，重点保留了机架、旋翼、起落架、挂载位这些核心结构的装配关系，设计者可以在此基础上拓展机臂折叠结构、电池快装机构、云台减震结构等功能模块，也可以根据载荷需求调整机臂长度、起落架高度与壳体壁厚，适配不同起飞重量的作业需求。结构整体对称度高，四个机臂的构型完全一致，旋翼组件也采用通用化设计，减少了非标零件数量，后续加工或3D打印制作原型时，可大幅降低零件开模与打印的成本，装配时也能减少零件错装的概率。机身壳体的曲面造型兼顾了气动减阻与外观辨识度，下部曲面平滑过渡到挂载区域，不会在挂载设备周边形成突兀的凸起，飞行时可降低空气阻力带来的续航损耗。
