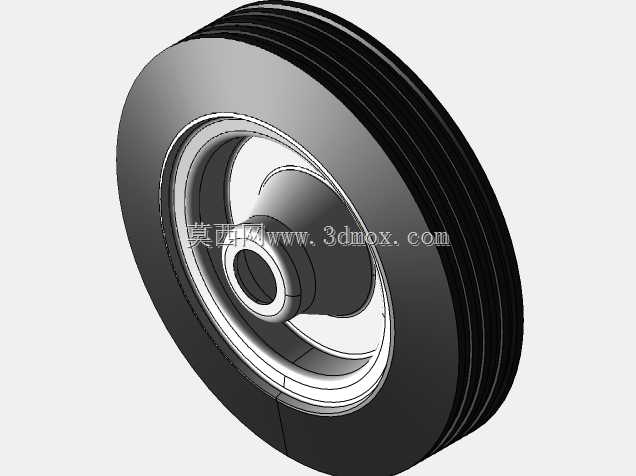

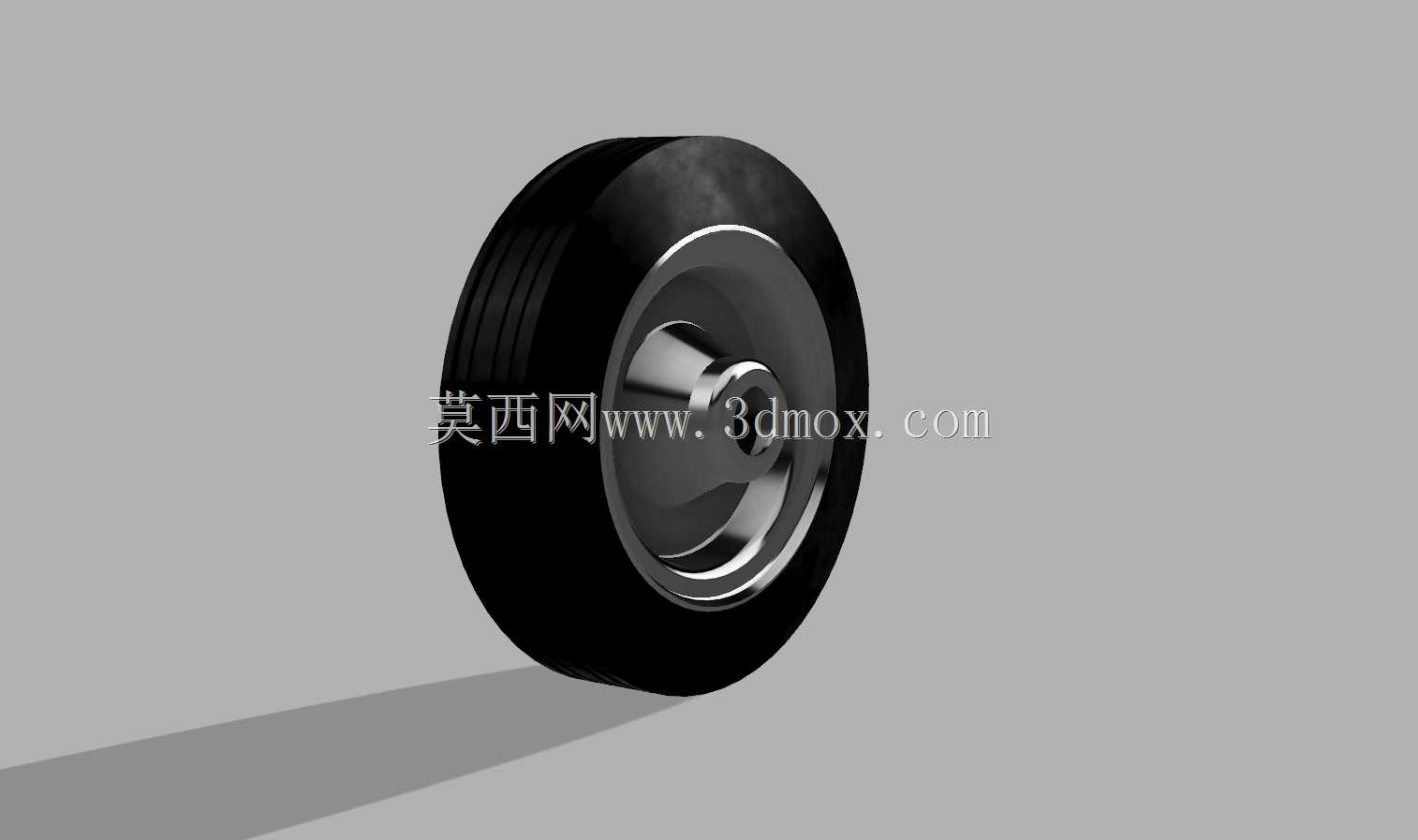

　　在中小功率传动系统的动能调节环节，这类金属橡胶复合结构的平飞轮是不少设备里容易被忽略但作用关键的部件，不同于纯金属飞轮的刚性惯量特性，橡胶层的嵌入让它在承担储能稳速功能的同时，还能缓冲传动链上的瞬时冲击，很多间歇式作业的轻工设备、小型输送线的从动端、甚至部分小型动力输出单元的端侧，都会用到这类结构的飞轮来降低转速波动。从结构设计逻辑来看，这款飞轮的金属轮毂部分采用台阶式轴孔设计，标注的Fi160指的是飞轮主体的外径尺寸为160mm，适配的安装轴径为20mm，轴孔端做了定位止口结构，安装时可以直接卡在轴端的定位台阶上，不需要额外调整径向跳动，轮毂外侧的辐板部分做了等厚圆弧过渡，避免应力集中在辐板与轮缘的衔接位置，长期高速旋转下不会出现辐板开裂的问题。

　　外层的橡胶轮缘并不是普通的包覆结构，而是通过硫化工艺与内侧的金属轮芯紧密结合，橡胶层的厚度经过匹配计算，既不会因为过薄失去缓冲吸振的效果，也不会因为过厚导致整体转动惯量达不到设计要求，轮缘的外圆面做了细微的环形纹路处理，当这个飞轮同时承担接触传动轮功能的时候，能增大接触摩擦力，减少打滑概率。实际选型安装的时候需要注意，这款飞轮的轴向安装尺寸有明确的边界，轮毂突出轮缘的长度是固定值，安装时轴端的锁紧螺母不能超出轮毂端面的沉孔范围，否则会在旋转时剐蹭周边的设备护罩，另外由于橡胶层存在，安装环境不能长期接触高腐蚀性的油污，否则会加速橡胶老化开裂，影响整体的动平衡精度。

　　在三维建模过程中，这类复合结构的模型需要重点区分金属与橡胶两种材质的装配边界，轮毂部分的倒角、轴孔的公差配合面都要按照实际加工要求做细节还原，橡胶层的形变特性在做运动仿真的时候也要单独设置材料参数，不能直接和金属件设置一样的刚性属性，否则仿真出来的传动冲击数据会和实际运行情况有较大偏差。很多刚接触传动结构设计的工程师容易把飞轮和普通的带轮、滚轮混淆，实际上这类平飞轮的核心作用是储存旋转动能，在设备负载出现瞬时波动的时候释放动能维持转速稳定，外层的橡胶结构更多是为了吸收传动过程中的扭转振动，避免刚性冲击传递到电机端，导致电机电流出现大幅波动，尤其是在启停比较频繁的设备上，这类带橡胶缓冲层的飞轮比纯金属飞轮的适配性更好，能有效延长传动链上轴承、齿轮等部件的使用寿命。

　　从外形结构来看，这款飞轮没有额外的传动槽设计，属于平结构的飞轮，既可以单独安装在传动轴端作为惯量调节部件，也可以作为接触式摩擦传动的从动轮使用，安装时只需要保证轴与孔的配合公差在H7/k6的过渡配合区间，就能保证旋转时的同轴度要求，不需要额外做动平衡校正，因为零件本身在设计时已经做了对称结构处理，橡胶层的硫化工艺也保证了各位置的质量均匀，常规转速下运行不会出现明显的振动问题。在做设备布局设计的时候，要预留出飞轮外径160mm对应的旋转空间，周边的结构件距离飞轮外圆面至少要保留5mm以上的安全间隙，避免设备运行过程中因为热胀冷缩或者轻微振动出现剐蹭，另外飞轮的安装位置要尽量靠近传动链的负载端，这样缓冲稳速的效果会更好，如果安装在靠近电机的位置，经过减速箱的间隙传递之后，飞轮的惯量调节作用会被削弱不少。
