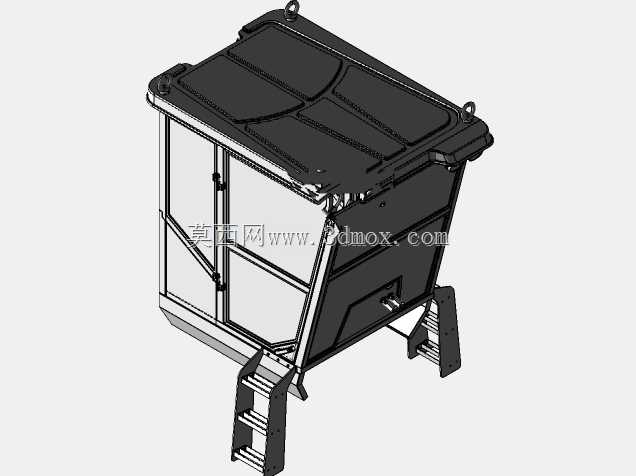

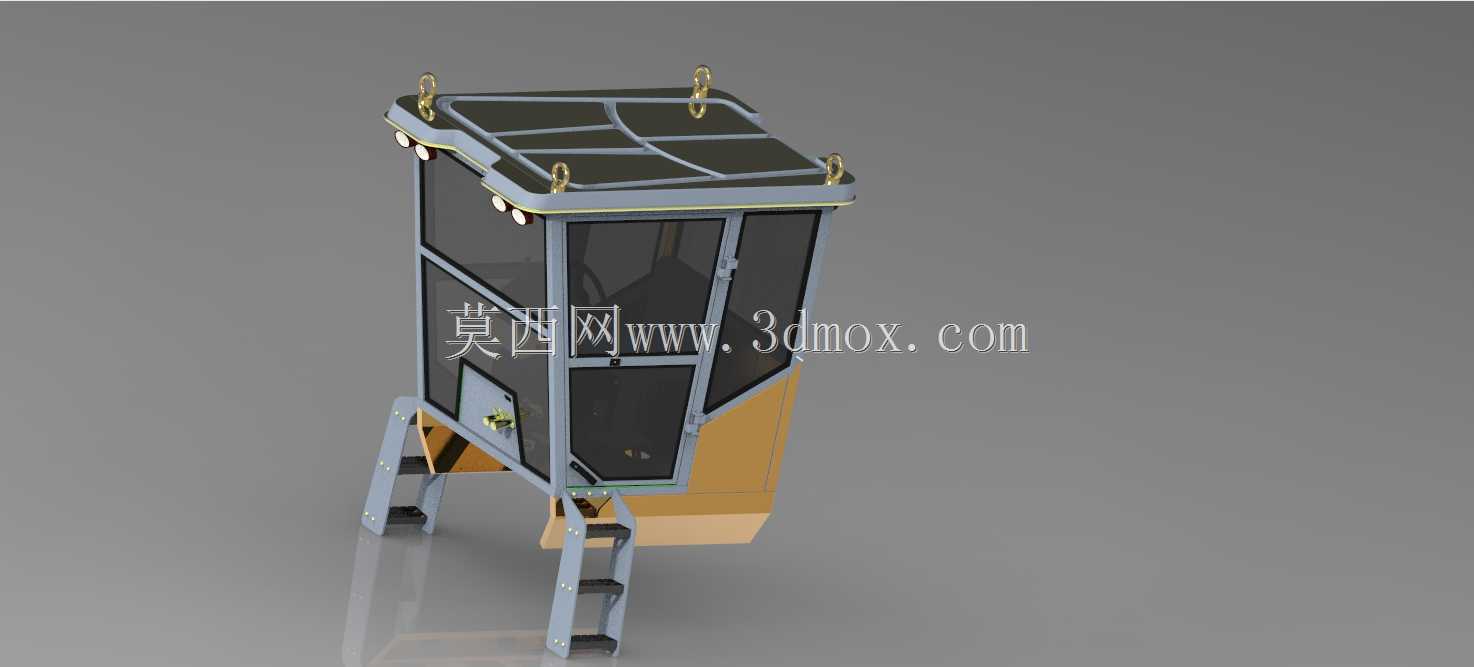

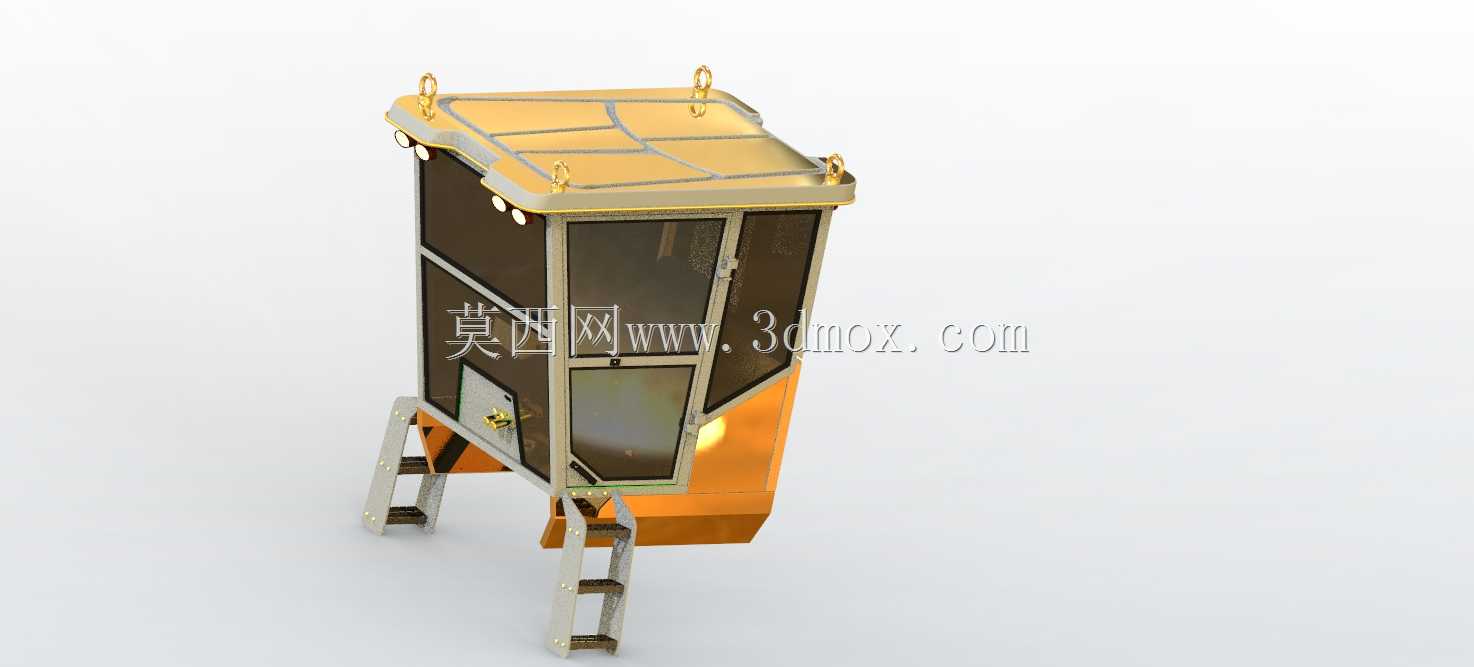

平地机驾驶室ROPS与FOPS防护机舱结构

　　在土方作业、矿山剥离、道路修筑这类高风险户外施工场景里，平地机的驾驶室防护结构直接决定操作人员的生存安全边界，本次呈现的机舱结构核心集成了ROPS滚翻保护与FOPS落物防护两大核心功能模块，是平地机整机安全系统的核心承载部件。从实际作业工况来看，平地机经常需要在坡度超过15度的松软路基、碎石堆填区作业，侧翻风险始终存在，同时上方边坡落石、作业时飞溅的硬质碎石、甚至相邻作业设备掉落的小型金属构件，都可能对驾驶室造成冲击，这套防护机舱的设计完全围绕这类极端工况的载荷要求展开。

　　结构设计层面，ROPS部分采用闭环式高强度矩形管焊接框架，主受力立柱的截面尺寸经过多轮倾覆载荷仿真迭代，在满足侧向2.5倍整机重量静载、纵向1.8倍整机重量冲击载荷的前提下，尽可能压缩框架的外廓尺寸，避免遮挡驾驶员的侧方与前方作业视野——要知道平地机作业时需要频繁观察铲刀的切削角度、地面平整度，防护结构如果过度侵占视野边界，反而会提升作业碰撞风险。FOPS部分则采用双层冲压钢板加内部加强筋的结构，顶部防护板的厚度匹配GB/T 17771的落物冲击要求，能够承受110kg重物从3米高度坠落的冲击能量，同时顶部预留了照明灯具、雨刮器、空调外机的安装点位，所有安装孔位都做了沉台与密封胶槽设计，避免雨天施工时雨水顺着安装缝隙渗入驾驶舱内部。安装边界上，这套机舱结构的底部连接法兰完全匹配主流160-220马力段平地机的驾驶室安装基座，法兰面的螺栓孔采用长圆孔设计，允许安装时有±3mm的位置调整量，降低底盘焊接误差带来的装配难度；框架的A柱倾斜角度经过人机工程校核，驾驶员正常坐姿下的前方下视野盲区控制在1.2米以内，侧方观察后视镜的视线不会被立柱遮挡，B柱位置预留了安全带固定点、车门铰链安装座，所有焊接位置都做了打磨抛丸处理，后续可以直接匹配整机的涂装工艺，不需要额外做表面预处理。

　　内部空间层面，机舱框架的内部净宽度达到920mm，净高度1580mm，足够容纳带减震功能的悬浮座椅、操纵台、空调风道等部件，框架的内壁预留了内饰板的卡扣安装位，线束、空调管路的走线路径都在框架的空腔内规划完成，避免管线外露造成的磨损风险。不同于很多简易改装的防护结构，这套机舱在设计时就考虑了事故后的维修便利性，ROPS的主受力立柱采用分段式螺栓连接结构，如果侧翻事故造成单根立柱变形，不需要整体切割更换框架，只需要拆卸对应的连接螺栓就能替换受损部件，大幅降低后期的维护成本。

　　在细节处理上，所有框架的棱边都做了R15的圆角过渡，避免应力集中造成的疲劳开裂，框架与驾驶室玻璃接触的位置都预留了密封胶条的安装槽，密封压缩量控制在30%，既保证密封效果，又不会因为压缩量过大造成玻璃受压碎裂。从实际应用反馈来看，搭载该防护机舱的平地机在多个矿山、道路施工项目的实测中，顺利通过了滚翻、落物的实测试验，同时没有对驾驶员的操作视野、上下车便利性造成负面影响，框架整体重量控制在210kg以内，不会过多增加整机的前部载荷，避免影响整机的轴荷分配。
