圆形辐流式中心传动集水排水构筑物

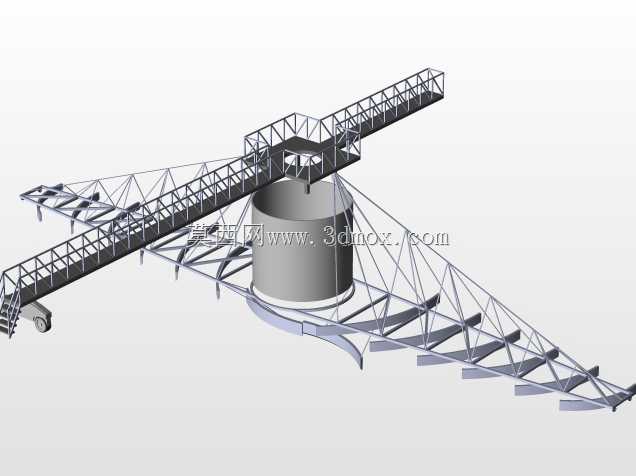

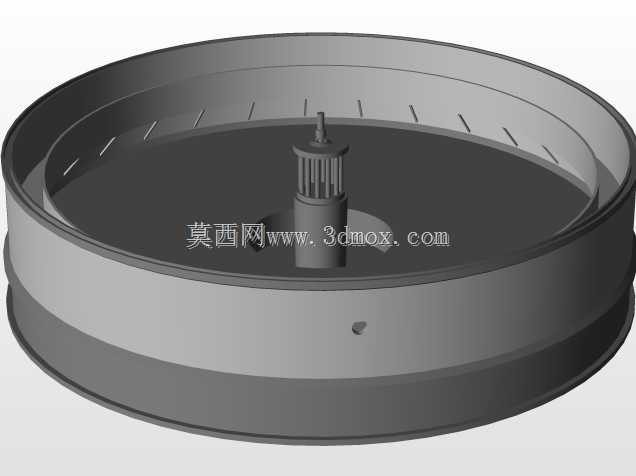

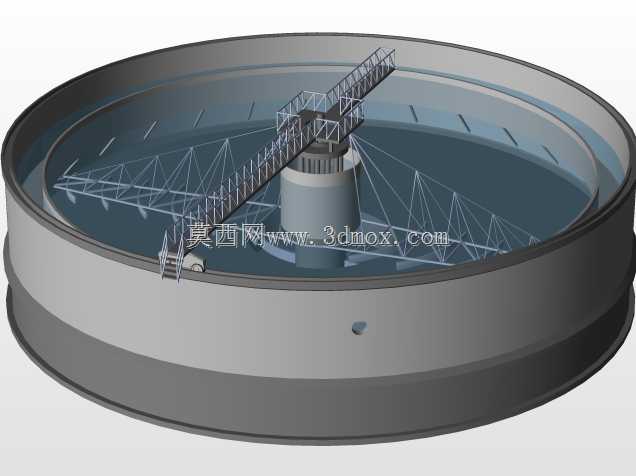

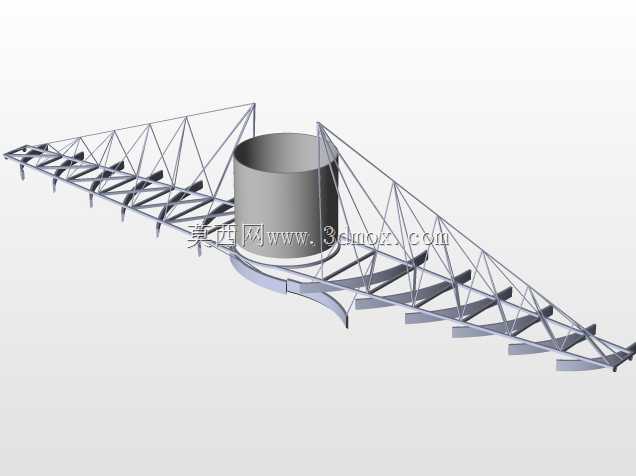

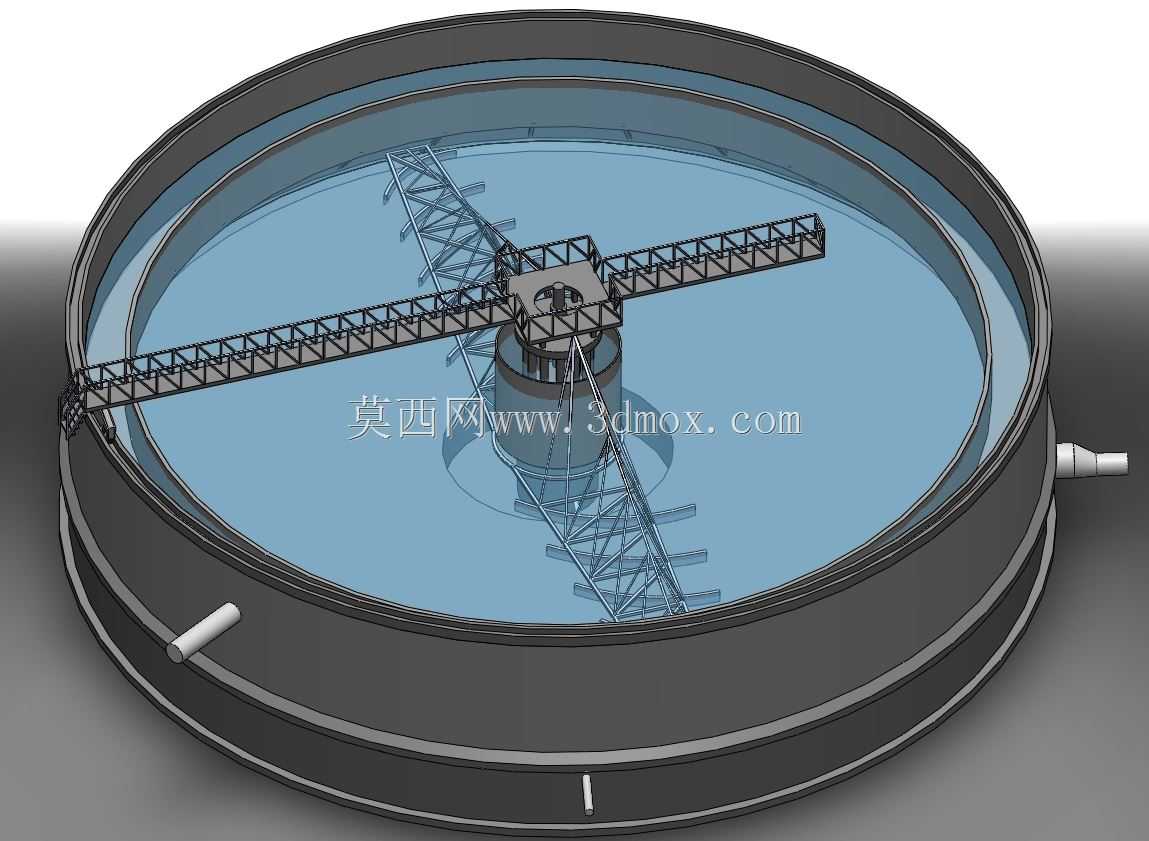

　　在市政给排水、工业废水处理站的常规工艺段中，这类圆形辐流结构的集水构筑物是衔接预处理与深度处理环节的核心单元，日常承担着汇流来水、均匀布水、沉降分离后上清液收集外排的核心作用，区别于普通方形集水坑的窄幅汇流特性，大直径圆形池体的设计更适配大流量、高悬浮物浓度的来水工况，常见于城镇污水处理厂的初沉段、二沉段，也会应用在工矿企业的煤泥水、选矿废水处理流程中，作为重力沉降环节的核心载体。从结构设计逻辑来看，整个池体采用圆柱形外壁加平底的基础构型，池壁外侧预留的两个对称短管接口分别对应进水管与超越排管，进水管接入后直接连通池体中心的布水筒，避免来水直接冲击池壁造成短流，中心布水筒外围设置的桁架式传动刮臂，沿着池径方向辐射布置，

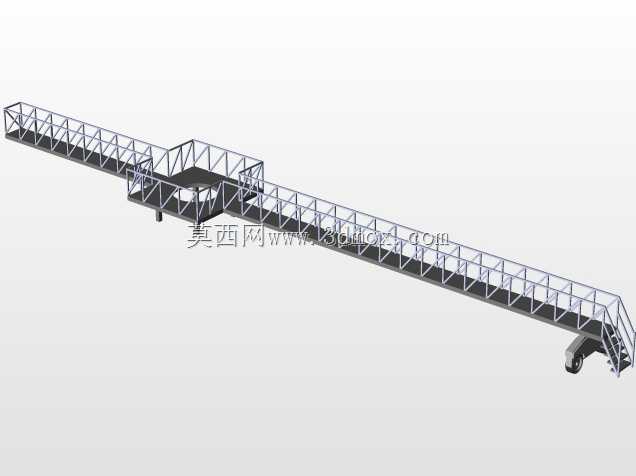

　　刮臂下方配套的刮板可以将沉降到池底的污泥逐步刮至中心集泥坑，配合排泥泵实现定期排泥，避免池底积泥板结影响有效容积。池体上部横跨的桁架走道直接连通中心驱动支座与池壁外侧的操作平台，日常巡检时可以沿着走道查看中心传动机构的运行状态、布水均匀性以及排水槽的出水情况，走道采用三角桁架的结构形式，在控制自重的前提下保证足够的抗弯刚度，避免大跨度走道在人员行走、设备检修时出现过大挠度影响结构安全。沿池体内壁环形布置的排水槽采用薄壁堰式设计，槽体边缘做三角堰齿加工，保证整个圆周方向的出水堰负荷均匀，避免局部流速过快带起沉降污泥，影响出水水质，排水槽的槽底按千分之五的坡度坡向总出水出口，保证槽内汇流的上清液可以快速自流排出，不会在槽内形成滞流区滋生生物膜。设计过程中需要重点控制几个核心安装边界：首先是池体的直径与有效水深的比值通常控制在6到12之间，过大的径深比会导致池内水流紊动加剧，沉降效率下降，过小则会造成池体造价过高；其次是中心传动支座的安装垂直度偏差不能超过千分之一，否则长期运行会导致传动齿轮偏磨、刮臂运行抖动，甚至出现刮臂卡滞变形的问题；再者是环形排水槽的堰顶水平度偏差要控制在±2mm以内，保证全周出水均匀，避免出现局部堰口不出水、局部流量过大的问题。池壁上预留的管道接口要做加强筋处理，避免管道安装时的应力集中导致池壁开裂，接口的中心标高要匹配对应工艺管道的管底标高，减少管道安装时的弯头数量，降低水头损失。

　　中心布水筒的开孔方向要沿切线方向布置，让来水进入筒内后形成平缓的旋流，逐步向池周扩散，避免直进直出造成短流，布水筒的高度要高出池内设计水位0.3m以上，防止来水从筒顶溢流冲击表层沉降层。刮臂的安装高度要距离池底100到150mm，既保证刮板可以有效刮集池底沉泥，又避免刮臂与池底的预埋件、积泥块发生硬碰撞，刮臂上设置的过载保护装置可以在遇到大块杂物卡滞时自动停机，避免传动机构过载损坏。这类构筑物的三维建模过程中，需要重点还原各部件的装配关系：池壁的厚度根据池体直径、埋深以及地下水位情况做等强度设计，通常大直径池体的池壁厚度从下到上逐步减薄，平衡结构强度与建材用量；桁架走道的杆件规格要根据跨度、检修荷载做选型，上弦杆、下弦杆、

　　腹杆的连接节点要做简化但符合实际焊接逻辑的处理，避免出现杆件悬空、连接错位的问题；环形排水槽的槽宽要根据出水流量核算，保证槽内水流流速控制在0.3到0.6m/s之间，避免流速过快扰动堰流，也避免流速过慢导致槽内积泥。在实际项目选型时，这类结构的集水构筑物适配的单池处理规模从每小时几十立方到上千立方不等，可根据项目的实际处理水量调整池体直径、有效水深以及刮臂的驱动功率，相比斜管沉淀池等其他沉淀构型，辐流式集水构筑物的抗冲击负荷能力更强，运维难度更低，不需要频繁更换斜管填料，长期运行的维护成本更低，尤其适合进水水质波动较大的工业废水处理场景。建模时还要注意各部件的材质区分：池体通常采用钢筋混凝土材质，表面做防腐防渗处理；桁架走道、刮臂、中心传动支架多采用碳钢焊接后做环氧煤沥青防腐，接触污水的部件还要额外做玻璃钢衬里或者不锈钢包覆；排水槽可根据水质情况选用碳钢防腐或者不锈钢材质，堰板通常采用可调式不锈钢堰板，方便安装时调整堰顶水平度。
