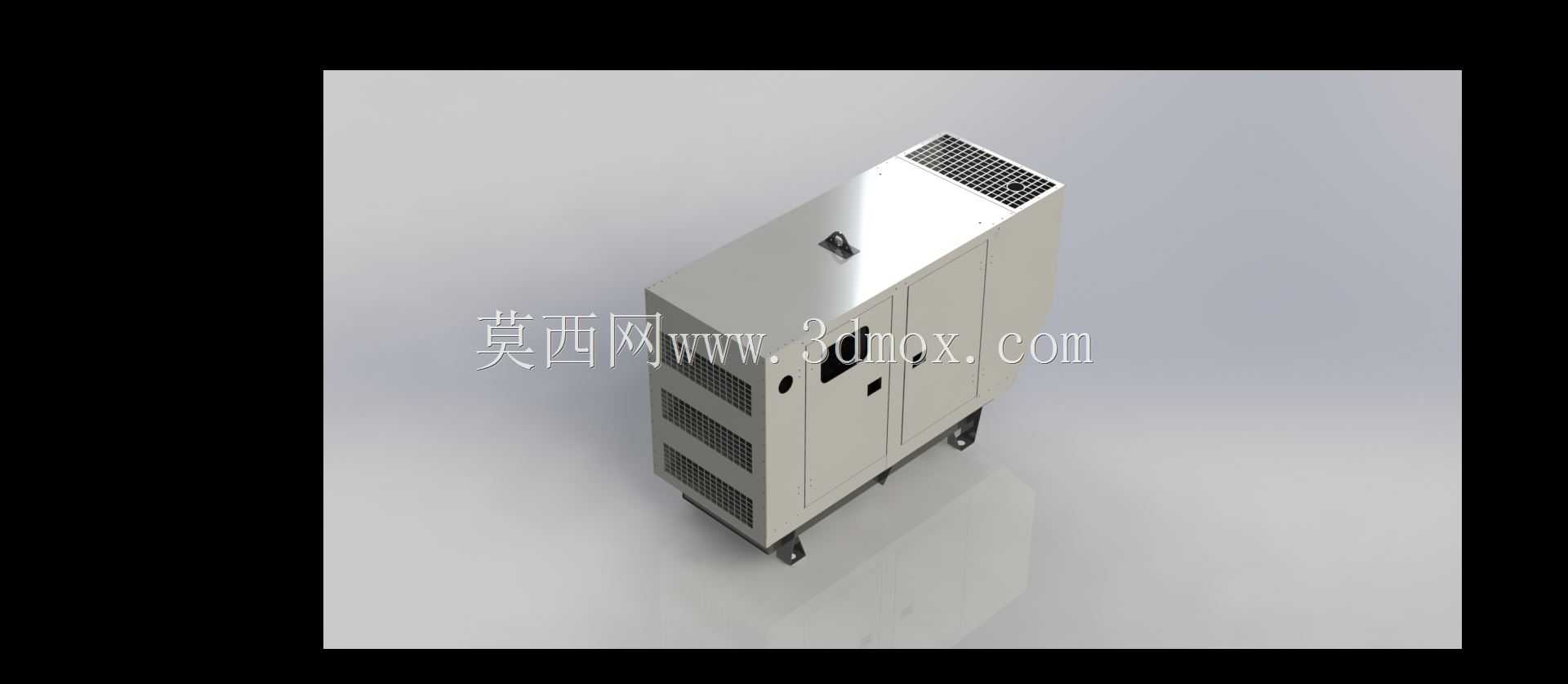

60/75kW柴油发电机组静音防护外壳结构

　　这款60/75kW功率段柴油发电机外壳，主要面向商用备用电源、户外临时供电、小型工程作业供电等场景的防护需求，日常应用中覆盖了商铺应急备电、工地临时施工供电、户外展会活动供电、小型厂区备用电源等多个高频使用场景，作为发电机组的外部防护结构，它需要同时兼顾防护性能、通风散热、运维操作、降噪隔音多个维度的实际需求。从实际使用场景来看，这类中小功率柴油发电机很多时候会布置在临街商铺外围、工地临时办公区旁、户外展会场地边角，距离人员活动区域较近，因此外壳的设计首先要解决运行时的噪音外传问题，同时还要阻挡户外的雨水、扬尘进入机组内部，避免发电机核心的缸体、散热系统、油路电路部件受环境侵蚀出现故障。

　　从结构设计思路来看，整个外壳采用分体式钣金拼接结构，主体框架采用加厚折弯型材做内部支撑，外部覆盖冷轧钢板钣金件，所有拼接缝隙处都预留了密封胶条的安装槽位，装配后可以实现IP23以上的防护等级，能够应对日常的小雨天气以及户外扬尘环境，避免机组在露天放置时出现进水进灰的问题。外壳正面设置了双开式检修门，门体采用隐藏式铰链安装，关闭后与外板面保持齐平，既保证了外观的整体性，也能减少缝隙处的噪音泄漏；检修门的尺寸刚好覆盖机组的机油加注口、滤芯安装位、控制接线端子区域，日常做常规保养、故障排查时不需要完全拆解整个外壳，打开对应位置的检修门就能完成操作，大幅降低日常运维的工作量。

　　通风散热结构是这类发电机外壳设计的核心要点之一，外壳侧面设置了多组倾斜式通风栅格，栅格叶片采用向下倾斜的折弯结构，既可以保证空气流通的截面积满足机组满负荷运行时的散热进风需求，又能避免雨水顺着栅格直接溅入机组内部；栅格内侧预留了消音棉的安装空间，装配多孔消音材料后，可以在不影响通风量的前提下，大幅削弱机组运行时从通风道传出的机械噪音与排气噪音。外壳顶部对应机组的散热排风位置设置了格栅式排风口，排风口位置做了凸起的防雨翻边，同时内部加装了导流挡板，引导热风顺着预设方向排出，避免排出的热风被侧面进风口重新吸入形成热风循环，影响机组的散热效率。顶部还设置了嵌入式的吊装吊点，吊点位置与内部框架的主梁直接连接，满足整机组装完成后的整体吊装转运需求，不需要额外加装吊装工装，适配工地现场的叉车、小型吊车转运作业。

　　从安装边界尺寸来看，整个外壳的长宽高尺寸严格匹配60/75kW标准柴油发电机组的外轮廓，底部预留了与机组公共底座对应的安装孔位，孔位做了长圆孔设计，可以兼容同功率段不同品牌机组的底座安装尺寸偏差，降低装配时的对位难度；底部支脚位置预留了100mm的离地间隙，既可以避免地面积水直接浸泡外壳底板，也能方便叉车的叉臂伸入，完成短距离的移位作业。外壳侧面预留了电缆输出口、油箱加注口的对应开孔，开孔位置都做了翻边处理，避免电缆穿过时被钣金锐边割破绝缘层，同时每个开孔都配套了对应的密封盖板，不用时可以关闭盖板，保证防护性能与隔音效果。

　　在细节设计上，外壳的所有外露钣金边缘都做了折边钝化处理，没有裸露的锐边，避免现场运维人员操作时被划伤；门板与框架之间设置了多点式锁扣结构，关闭后可以将门板紧紧压在框架的密封胶条上，既保证了密封隔音效果，也能避免机组运行时门板产生共振异响。整个外壳的外板面做了平整化设计，没有多余的外凸结构，既可以减少户外使用时的积灰积水，也方便后期根据使用需求喷涂标识、警示标识。不同于大型开架式发电机组的外壳，这款中小功率机组的外壳更注重紧凑性与实用性，在保证防护、散热、降噪核心功能的前提下，尽可能压缩整体外形尺寸，让机组可以适应狭小的放置空间，比如商铺的地下设备间、小区的角落设备位、工地的临时狭窄场地，不需要占用过大的放置面积。同时整个外壳的钣金件都采用模块化设计，每个面板都可以单独拆解更换，如果出现局部磕碰损坏，不需要更换整个外壳，只需要拆解对应位置的面板进行替换即可，大幅降低后期的维护成本。
