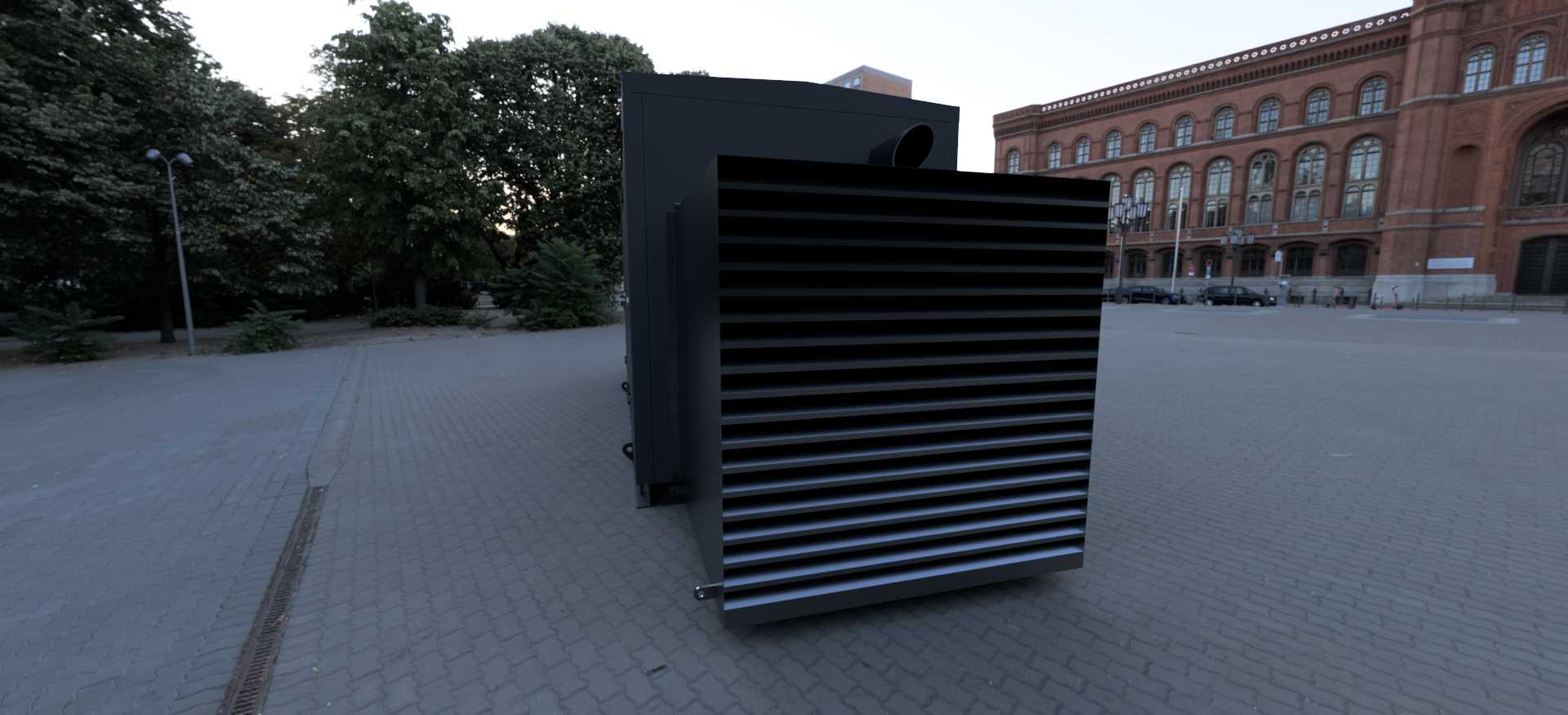

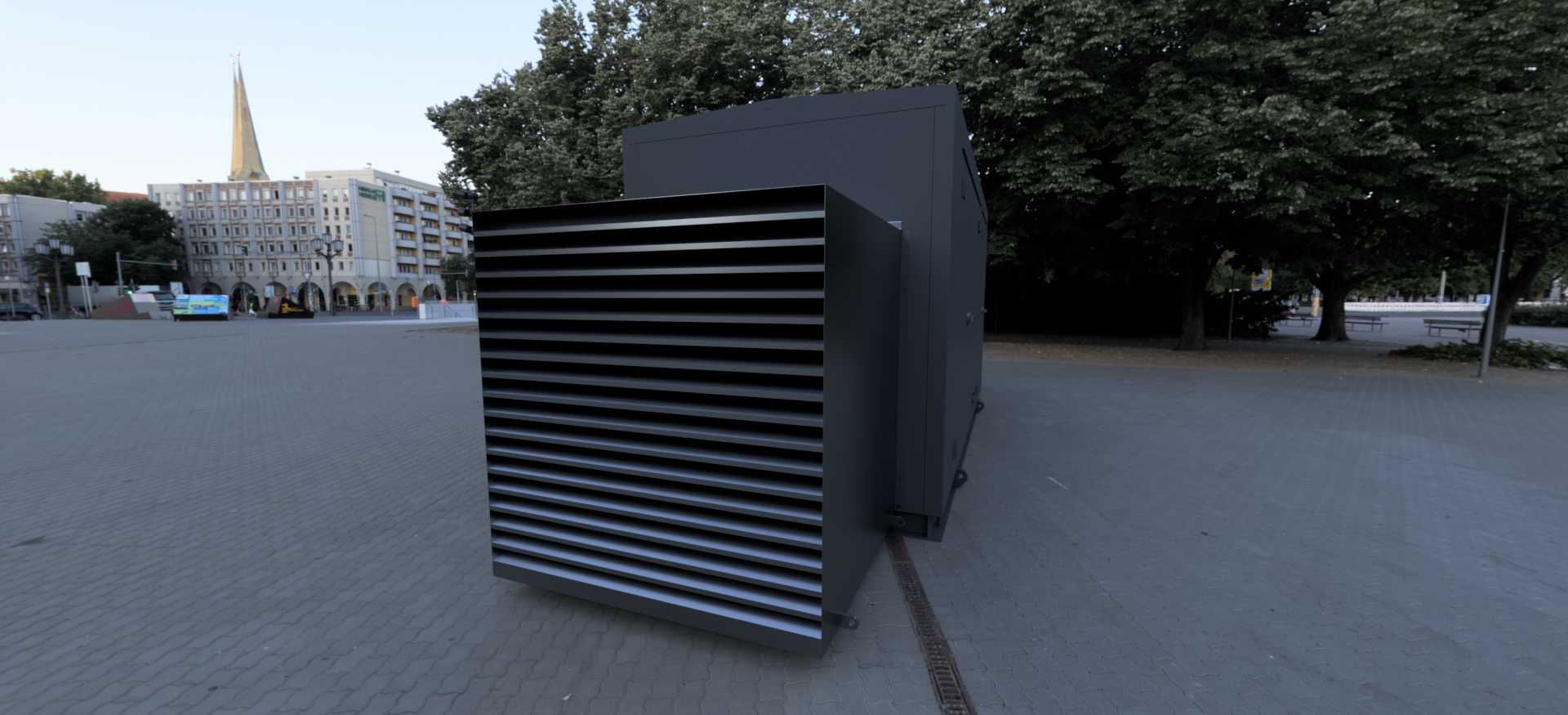

沃尔沃500KVA发电机组隔音防护外壳结构

　　这款针对沃尔沃TAD1631GE机型开发的500KVA发电机组隔音外壳，主要面向户外商用、基建临时供电、工业厂区备用电源等场景的配套防护需求，解决开架式发电机组运行时噪音扩散、户外环境下核心部件易受侵蚀的实际问题。在户外临时供电场景中，这类外壳可以直接将发电机组整体包覆，不需要额外搭建隔音围挡，能够适配市政施工、大型活动保电、偏远矿区作业等无固定机房的使用场景，减少现场施工的配套工作量；在固定安装的厂区备用电源场景中，外壳可以替代传统砖混机房的部分功能，降低机房建设的土建成本，同时预留的检修门结构也能满足日常运维的操作需求。

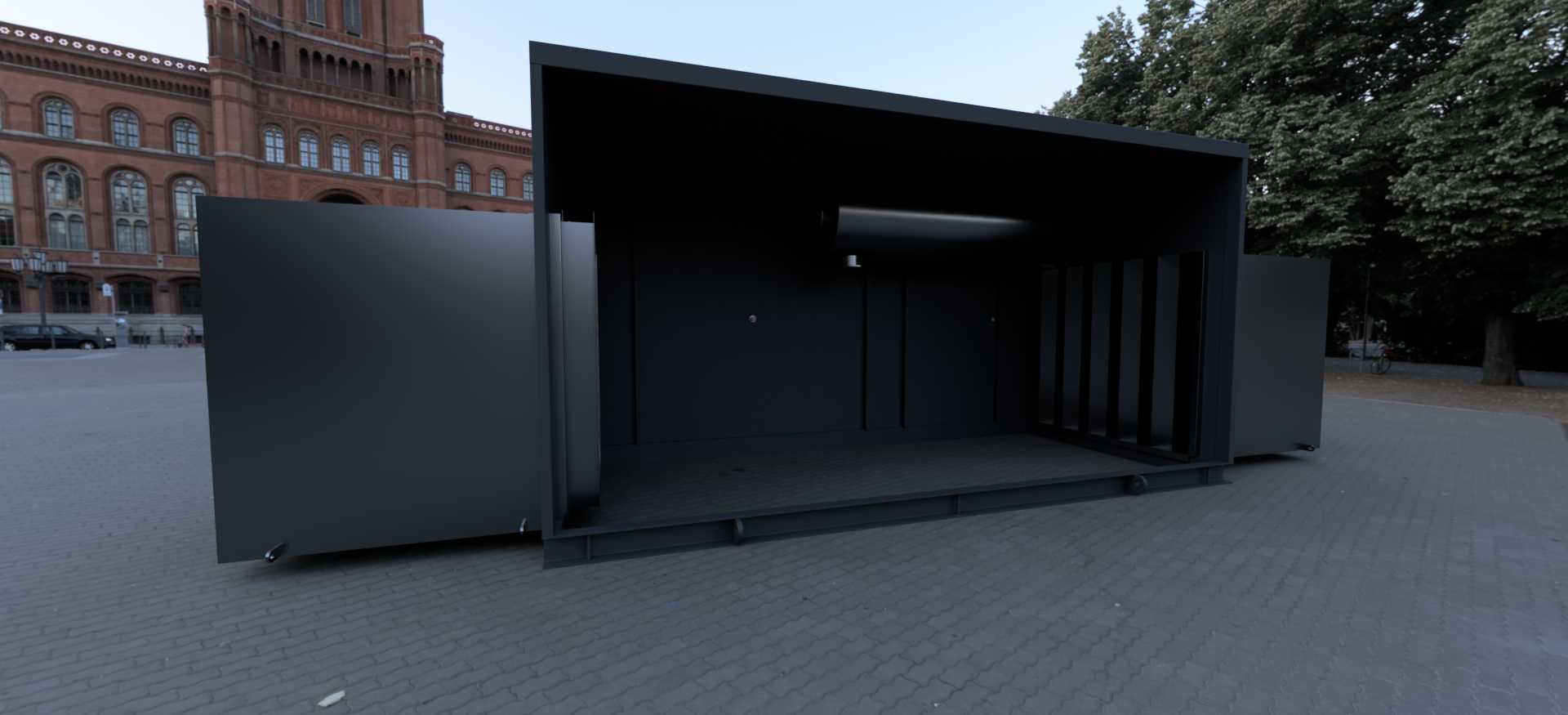

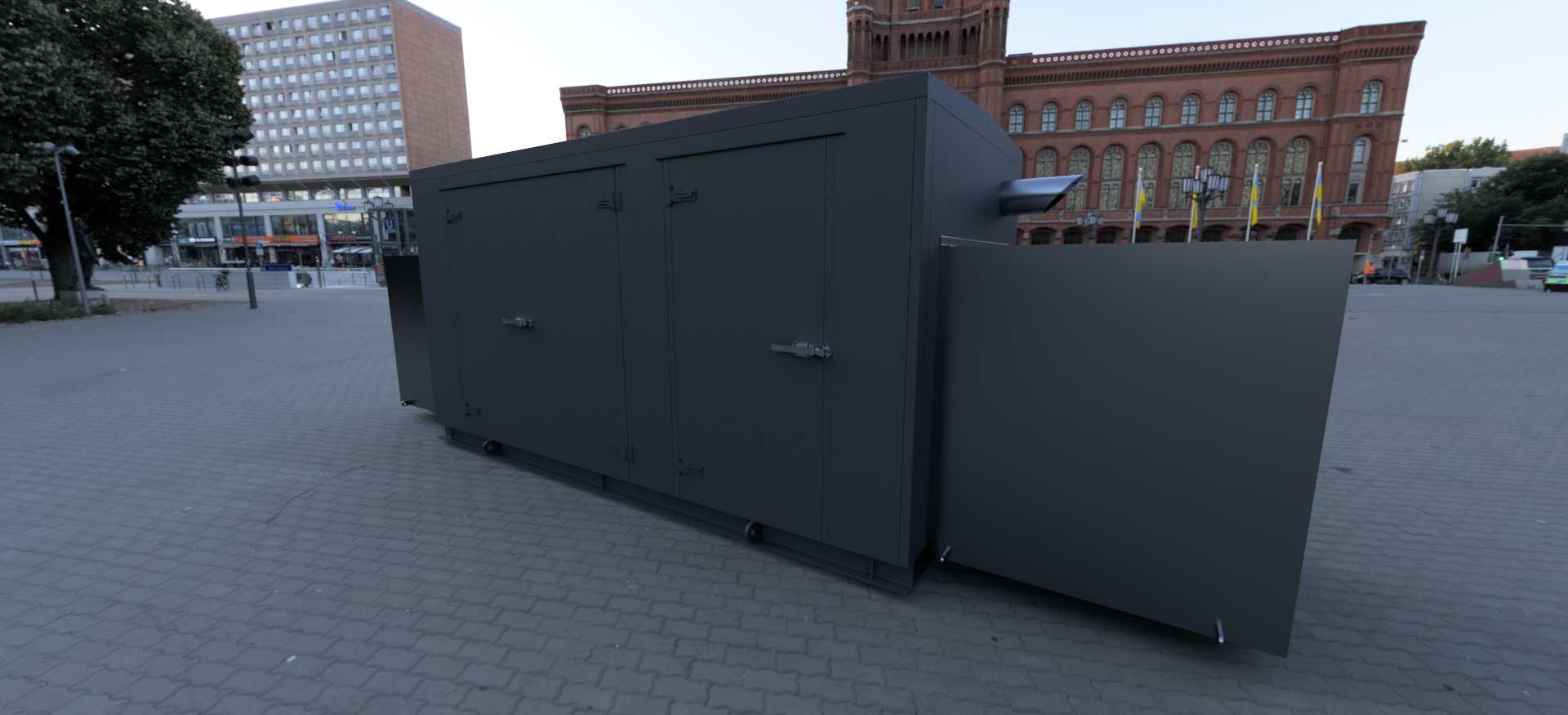

　　从功能特性来看，这款外壳采用全封闭包覆式结构，主体板材选用加厚冷轧钢板，内壁预留了隔音棉填充的安装腔体，运行时可以将发电机组的机械噪音、排气噪音控制在符合户外作业噪音标准的范围内，避免噪音扰民问题。外壳侧面设置了双开式检修门，门体配备压紧式锁具，闭合后可以实现良好的密封效果，既能够阻隔噪音传出，也可以防止雨水、扬尘进入壳体内部损伤机组部件；侧面单独设置的外开式小门，对应机组的日常点检位置，日常检查油位、电瓶状态时不需要打开大尺寸检修门，减少运维时的操作复杂度。外壳顶部做了微倾斜的导水结构，避免户外降雨时顶部积水渗漏，边角位置做了圆弧过渡处理，既可以减少应力集中，也能避免安装运维过程中尖锐边角造成的磕碰伤害。

　　设计过程中首先要匹配沃尔沃TAD1631GE发电机组的整体安装尺寸，壳体内部的净空尺寸需要完全覆盖机组的长宽高边界，同时预留出不小于150mm的散热间隙，避免机组运行时热量在壳体内积聚造成高温故障。壳体底部设置了与机组共用底座的安装定位孔，安装时可以直接将外壳固定在机组的公共底座上，不需要额外做地面固定，适配机组整体吊装转运的需求；接线侧预留了电缆穿线的密封格兰头安装位，电缆接入后可以通过密封件封堵缝隙，避免雨水从穿线位置进入壳体。进排风位置对应机组的水箱散热口、发动机进气口设置了带消音结构的通风槽，通风槽内部设置导流挡板，既可以保证空气流通满足机组散热需求，也能通过挡板的折射消耗声波能量，避免噪音从通风位置直接传出。

　　安装边界方面，这款外壳的外部轮廓尺寸需要结合机组的实际占地确定，安装时需要保证检修门开启侧预留不小于1.2米的操作空间，满足门体完全开启、运维人员进出操作的需求；外壳顶部距离上方障碍物需要预留不小于0.8米的空间，满足排气管道外接、顶部吊装作业的操作要求。外壳的吊装位置设置在顶部的四个角点，吊装时可以通过吊具直接起吊整个外壳组件，不需要拆卸内部的隔音层和门体结构，适配现场快速组装的需求。壳体表面采用户外级粉末喷涂工艺，能够适应户外高低温变化、紫外线照射的使用环境，长期使用不会出现漆面脱落、锈蚀的问题，在沿海高盐雾、北方低温等特殊使用场景下，也可以根据需求更换对应材质的板材和表面处理工艺，提升外壳的环境适应能力。
