迪拜甘塞特发电机组场地布局三维设计

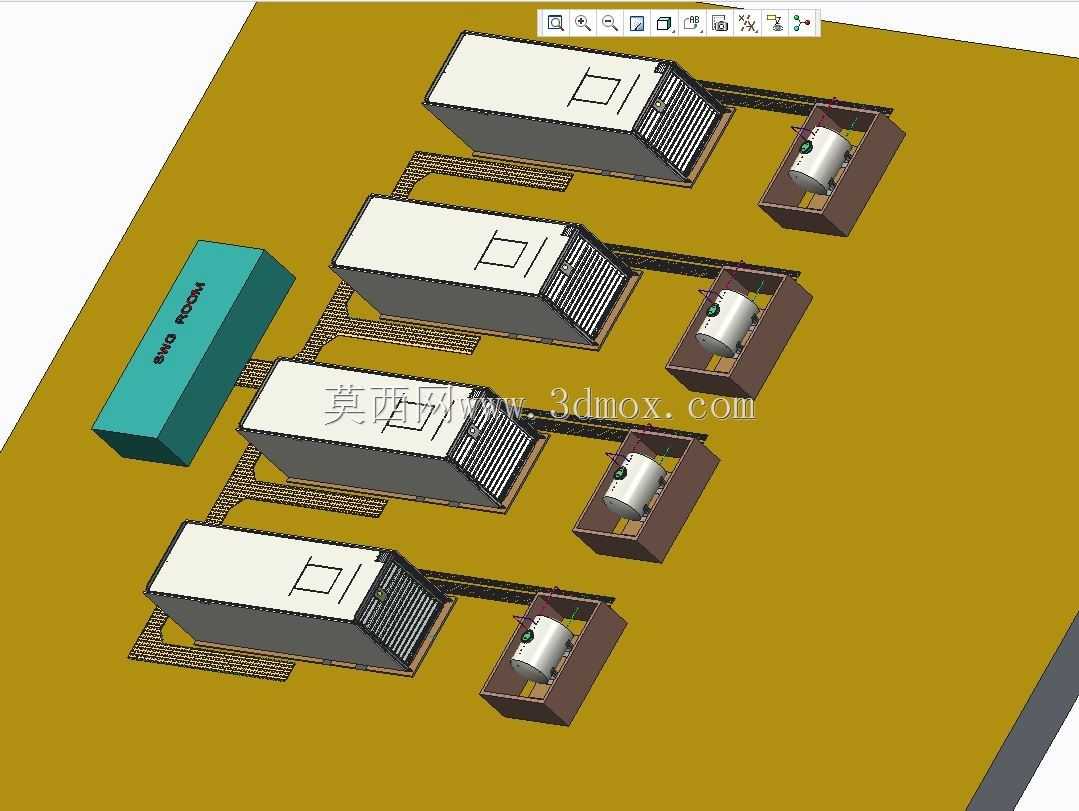

　　在海外大型商用及公共配套电力保障项目中，发电机组的场地布局设计是决定后期供电可靠性、运维便利性的核心前置环节，这套针对迪拜甘塞特项目完成的布局设计，完全贴合中东高温、高沙尘环境下的电站建设实际需求，从设备排布逻辑到安装边界预留都做了针对性的工程考量。不同于常规室内固定电站的布局思路，该项目的发电机组采用户外敞开式排布方案，整体布局沿场地长向线性展开，主机组沿场地中轴线依次排布，两侧预留足够的通风散热通道——迪拜区域夏季极端环境温度可达50摄氏度以上，柴油机组运行时的散热需求远高于温带区域，因此每台机组的侧向散热间距严格控制在1.5倍机组本体宽度以上，既避免机组运行时的热气流相互干扰，也预留了后期冷却系统维护、滤芯更换的操作空间。布局设计中同步考虑了燃油输送管线的走向优化，将燃油补给接口统一设置在布局的同侧端部，减少管线在场地内的交叉穿行，既降低管线施工的材料损耗，也避免后期运维时燃油管线被运维车辆剐蹭的风险；排烟管路的排布则顺着机组排布方向统一引至场地侧方的下风向区域，结合迪拜常年主导的东北风向，将排烟口设置在场地西南侧，避免排烟废气被倒吸进入机组进气系统，同时减少排烟对运维操作区域的影响。

　　从安装边界来看，整个布局的场地占用尺寸经过反复校核，每台机组的安装基座预留了200mm的调平余量，基座周边设置了统一的运维巡检通道，通道宽度满足单人携带工具通行以及小型运维叉车的通行需求，通道边缘与机组突出部件的最小安全距离控制在300mm以上，避免巡检人员磕碰高温部件。布局中还同步预留了配套控制柜、燃油暂存柜的安装位置，控制柜设置在每台机组的进气侧端部，既方便操作人员就地观察机组运行参数，也避免控制柜长期处于机组散热的高温气流区域，延长电气元件的使用寿命；燃油暂存柜则设置在整个布局区域的独立边角位置，与主机组之间预留了符合消防安全要求的防火间距，周边预留了消防器材的摆放位置以及燃油补给车辆的停靠空间。

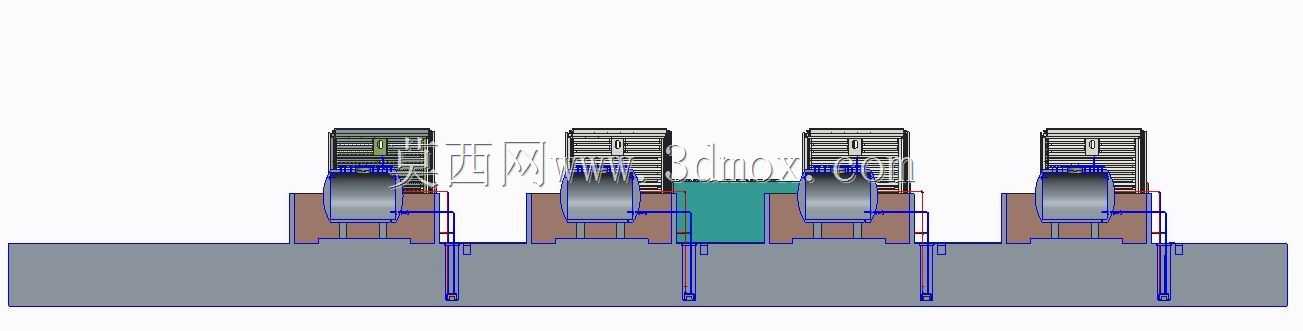

　　在建模过程中，所有设备的外形尺寸均按照实际供货的机组参数1:1还原，没有做简化压缩处理，小到机组的检修门开启范围、排烟口的伸出长度，大到整个场地的长宽边界，都严格匹配现场实际勘测数据，确保布局模型可以直接用于现场施工放线参考。不同于很多仅做示意的布局模型，这套设计充分考虑了中东项目的施工特点：当地施工人员的操作习惯偏向于参照直观的三维模型开展作业，因此模型中所有设备的相对位置、间距都做了精准标注，施工方无需再反复核对二维图纸的尺寸标注，直接参照模型即可完成基座定位、管线走向放线。

　　另外，布局设计中还考虑了后期机组扩容的可能性，在排布的末端预留了一台备用机组的安装位置，预留区域的基座、管线接口都做了提前规划，后期需要增加供电容量时，直接将备用机组吊装到位即可完成对接，不需要对现有布局做大规模调整，减少扩容施工对现有供电系统的影响。针对沙尘环境的防护需求，布局中在机组的迎风侧预留了防尘挡板的安装空间，挡板与机组进气口的距离经过测算，既不会阻挡进气流量影响机组燃烧效率，也能有效阻挡大颗粒沙尘直接撞击机组进气滤芯，延长滤芯的更换周期，降低项目后期的运维成本。整个布局没有追求视觉上的过度规整，而是完全以实际运行需求为核心：比如将运维频率更高的滤芯更换侧统一朝向巡检通道，将需要定期检查的油位标尺、排油口设置在靠近通道的一侧，减少运维人员在设备之间穿行的频次，也避免运维操作时触碰高温管路造成安全隐患。
