防爆紧凑型LED视镜照明灯具结构

　　这款防爆LED视镜灯的结构设计，完全围绕危险区域的近距离局部照明需求展开，从外壳材质到光学结构，再到安装适配性，每一处细节都对应着石化、化工、油气储运等场景的实际使用痛点。首先从应用场景来看，这类灯具主要服务于存在易燃易爆气体混合物的1区、2区危险环境，覆盖II C、II D类爆炸危险组别，具体安装位置多为反应釜视镜旁、管道阀门组操作面、仪表控制面板上方、狭窄走道侧壁、控制柜内部检修位，这类区域普遍存在空间局促、环境潮湿、有腐蚀性介质挥发、常规照明灯具无法满足防爆要求的问题，传统的白炽灯视镜灯寿命短、发热量大、更换频繁，在防爆区域内频繁拆换灯具本身就会带来额外的安全隐患，这款产品的设计初衷就是替代这类传统照明方案。

　　从功能特性层面看，整灯采用高压铸铝合金外壳，表面做防腐喷涂处理，结构紧凑无突出冗余部件，适配狭小空间的安装需求，防护等级满足潮湿环境、户外有喷淋场景的使用要求，不会因为水汽、腐蚀性气体侵入导致内部电路故障。光源部分采用高功率密度LED发光组件，相比同亮度的卤素玻璃灯，运行温度更低，使用寿命提升数十倍，不需要频繁更换灯泡，大幅降低危险区域的设备维护频次。光学配置上做了多场景适配，基础款为40度泛光光束，可覆盖70英尺长、65英尺宽的照明范围，同时可选配10度、20度聚光配置，或者60度大角度泛光配置，分别对应远距离视镜观察、小范围阀门操作照明、大区域走道巡检照明的不同需求，10瓦的输入功率即可达到传统50瓦卤素灯的照明亮度，能耗仅为传统方案的五分之一，运行过程中发热量极低，不会因为灯具长期烘烤对视镜玻璃、周边密封件造成老化加速的问题。供电适配120-240V宽幅交流电压，覆盖全球主流工业供电制式，不需要额外配置转换变压器，接线部分采用防爆密封接线结构，满足防爆区域的电气密封要求，杜绝电路火花外泄的可能。

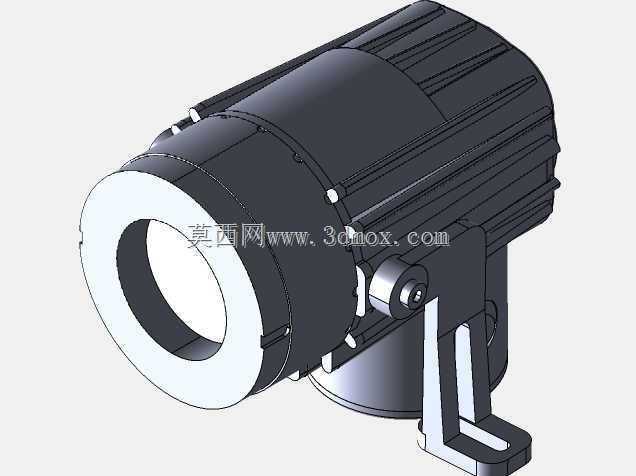

　　从设计思路上看，整灯采用模块化结构拆分，主要分为灯体散热段、光源安装段、前端透光密封段、角度调节安装支架四个部分。灯体外壳直接作为散热结构，外壳表面的散热筋在不增加整体体积的前提下提升散热面积，保证LED组件长期工作在合适的温度区间，延长光源寿命；前端透光部分采用高强度钢化玻璃，配合耐老化橡胶密封圈做径向+轴向双重密封，既保证透光率，又能承受防爆场景下的冲击、压力波动要求；安装支架采用可调角度结构，通过侧面的锁紧旋钮可以在垂直方向上做0-90度的角度调节，安装完成后可以根据实际照明位置调整照射角度，不需要重新拆装固定底座。

　　从安装边界与尺寸适配来看，整灯的径向最大尺寸不超过常规工业视镜的安装法兰直径，轴向长度控制在短距照明的合理区间，不会因为灯具体积过大遮挡操作通道，也不会因为突出过多被现场搬运的设备、管线碰撞损坏。安装底座预留标准的螺栓固定孔位，可以直接固定在视镜旁的设备法兰支架、墙面安装板、管道固定卡件上，不需要额外定制复杂的安装转接件，接线腔的进线口采用标准防爆格兰头尺寸，适配现场常规的防爆穿线管规格，电气接线不需要做额外的转接处理。整体结构没有易损的外露部件，所有调节、锁紧结构都做了防松处理，长期在有振动的设备旁（比如泵组、压缩机周边）使用也不会出现角度偏移、部件松动的问题。
