户外倾斜式光伏太阳能电池板支架结构

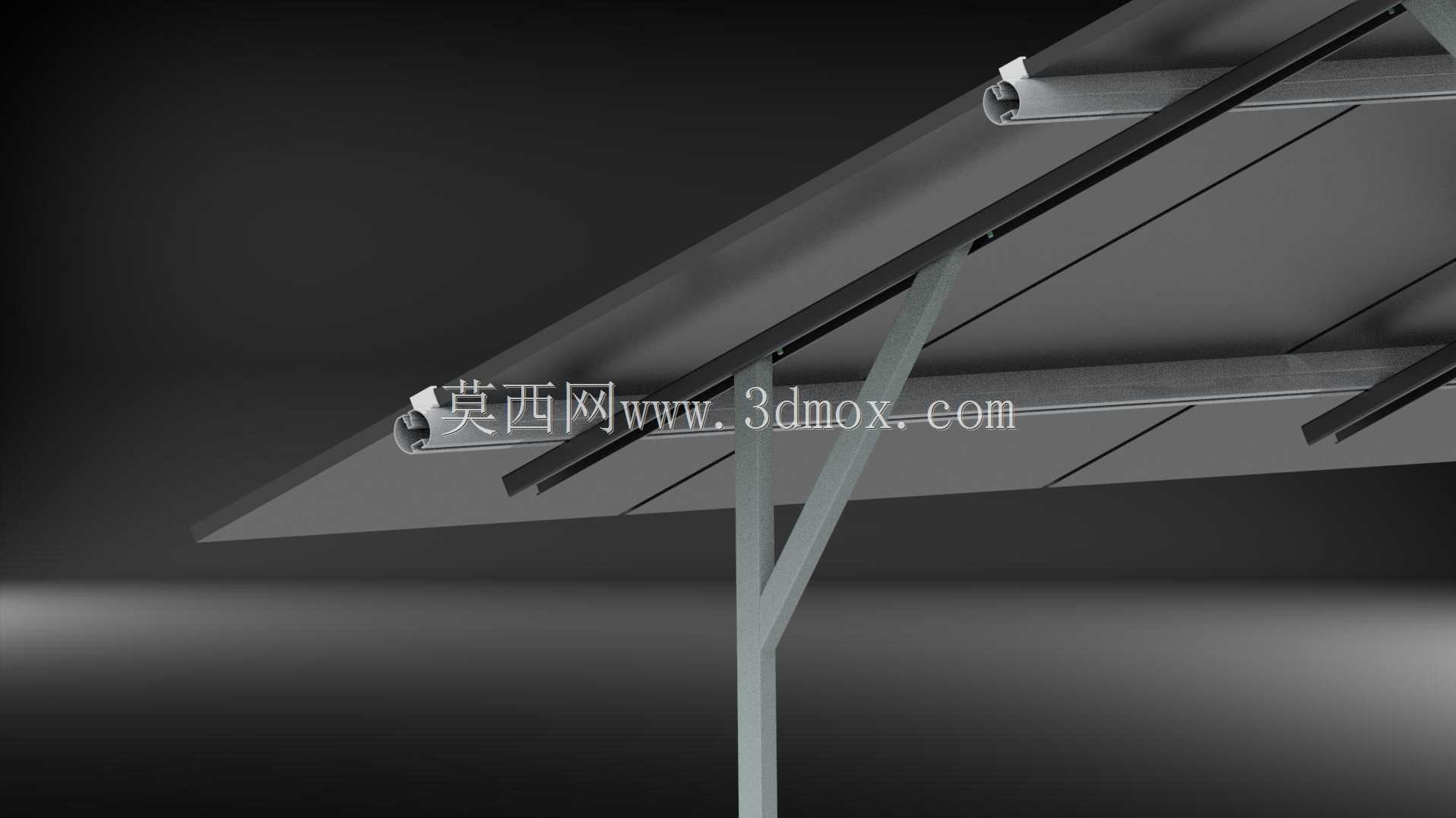

　　这套光伏组件结构的设计，首先要匹配分布式光伏电站的实际部署场景，不管是工商业厂房屋顶的平铺阵列，还是地面集中式电站的单元组串，或是离网型户用供电系统的独立安装单元，都能适配对应的安装基础条件。从结构功能来看，整套系统分为上部组件承载梁、斜向支撑立柱、底部固定支座三个核心部分，上部的承载横梁直接和电池板的铝边框压接固定，预留的压块安装槽位可以兼容常规晶硅组件的边框安装孔距，不需要额外在电池板边框上打孔，避免破坏组件的密封层影响使用寿命。

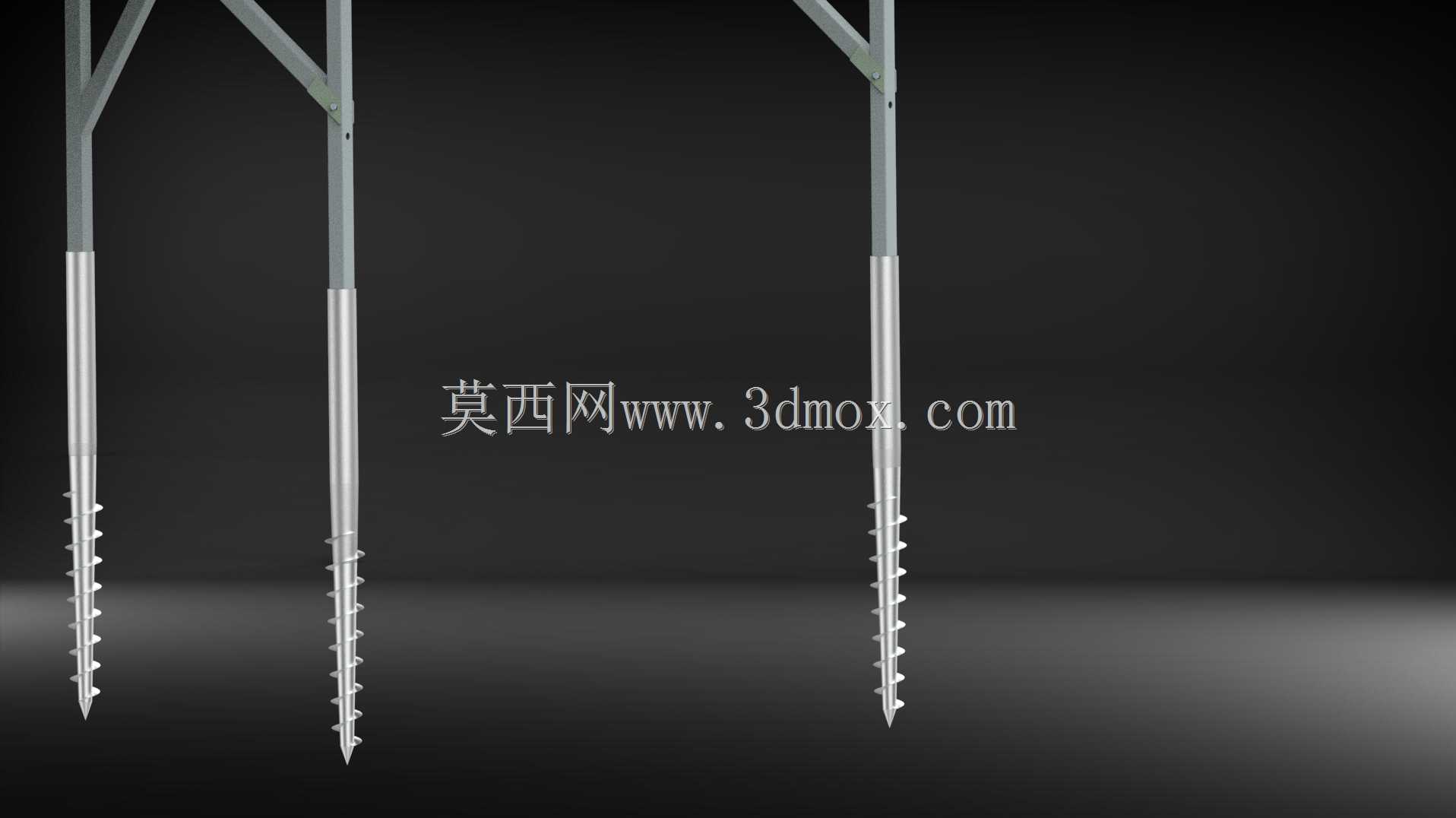

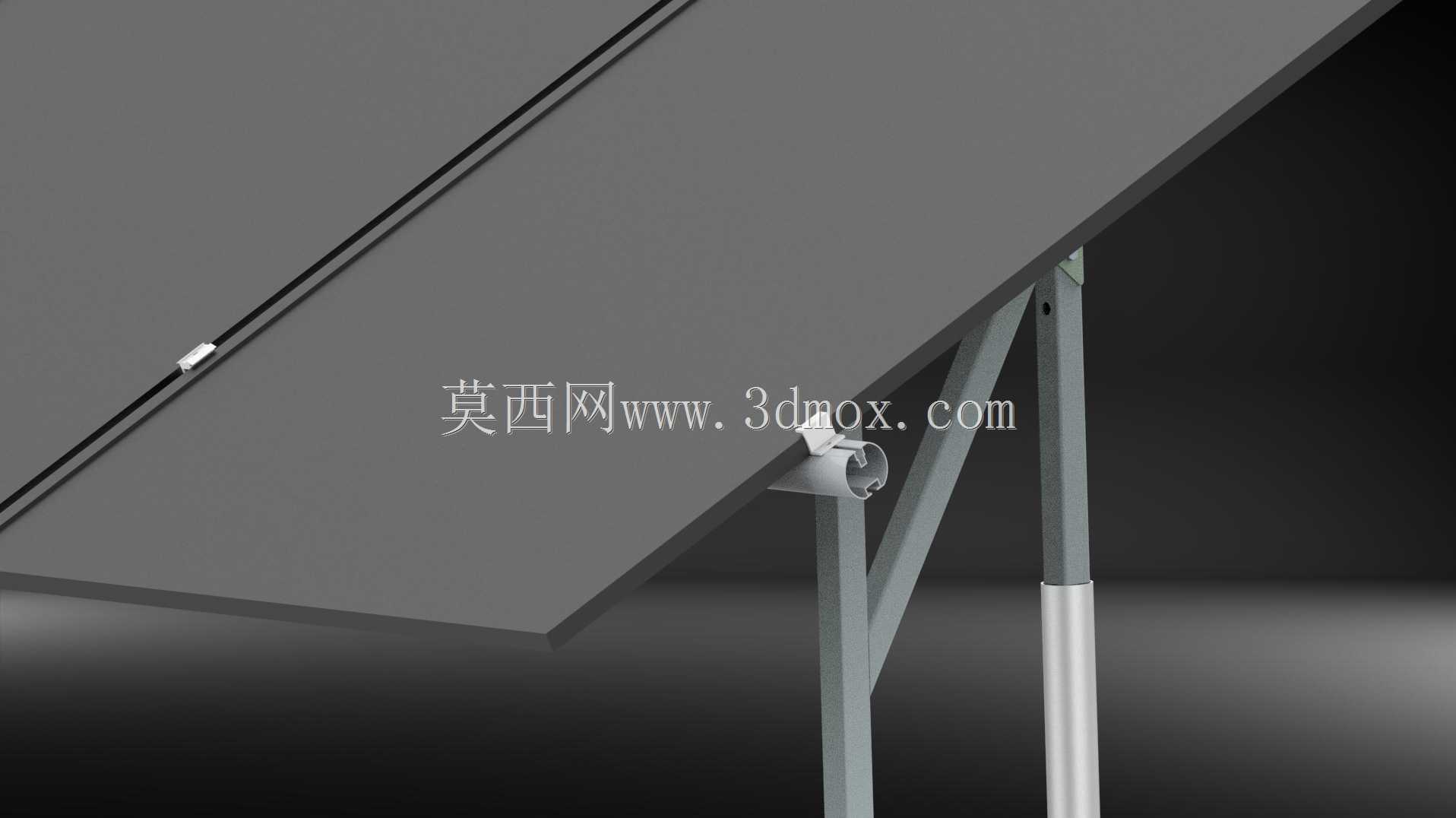

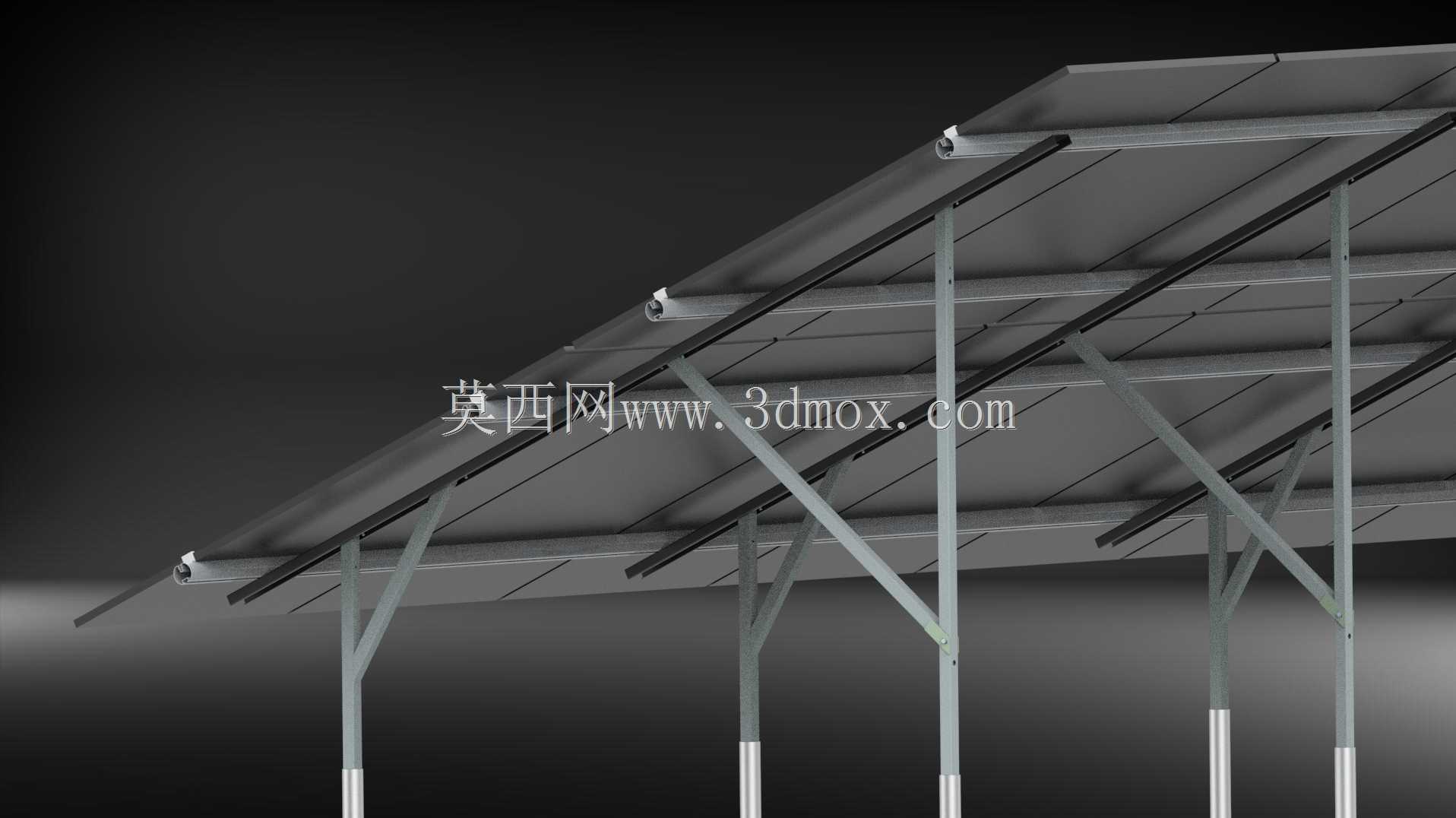

　　斜向支撑的角度设计参考了国内大部分纬度地区的最佳倾角范围，支撑腿采用三角斜撑的结构形式，相比单立柱直撑的结构，抗风载能力提升40%以上，能够抵御沿海地区12级阵风的横向载荷，同时斜撑和主立柱之间的连接节点采用螺栓铰接的形式，现场安装时可以根据实际纬度在±5°范围内微调倾角，不需要重新切割型材，降低现场施工的调整难度。底部的固定支座设计了两种安装接口，一种是适配混凝土基础的膨胀螺栓固定孔，另一种是适配彩钢瓦屋面的夹具连接接口，不管是水泥屋顶的浇筑基础，还是彩钢瓦屋面的无穿孔安装，都能直接匹配，不需要额外制作转接件。

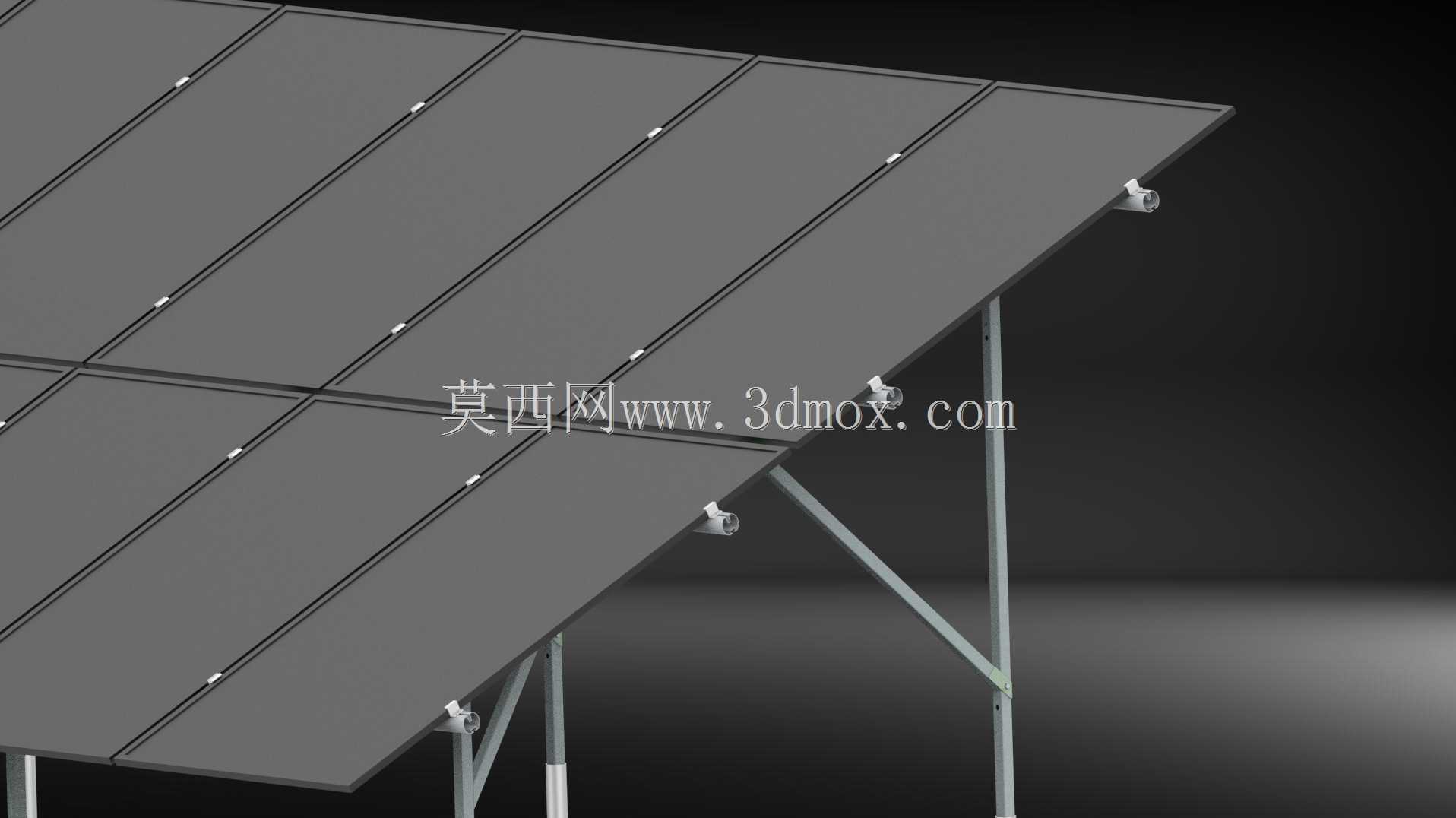

　　从设计思路上，整套结构优先考虑现场安装的便捷性，所有型材连接节点都采用预制孔位设计，出厂前所有杆件都完成预冲孔，现场只需要按照装配图拧紧紧固件即可，不需要现场焊接或者二次钻孔，单组支架的安装时间可以控制在20分钟以内，大幅降低现场施工的人工成本。外形尺寸方面，单组支架适配常规的60片或72片晶硅电池板，整体横向宽度匹配两块组件并排安装的尺寸，纵向的支撑跨度控制在1.2米以内，避免横梁在积雪载荷下出现下挠变形，安装边界上，支架底部距离安装基面的高度预留了20厘米的间隙，既可以保证组件背面的空气流通，降低组件工作温度提升发电效率，也能避免雨季积水浸泡组件边框，同时预留的间隙也方便后期运维人员清理组件下方的杂物或者检修线路。

　　结构的型材选型全部采用常规的6063-T5铝合金型材，表面做阳极氧化处理，防腐年限可以达到25年以上，和光伏组件的使用寿命匹配，不需要中途做防腐维护。连接螺栓全部采用304不锈钢材质，避免长期户外使用出现锈死的情况，方便后期组件更换或者支架调整。在载荷校核阶段，整套结构按照1.5kN/㎡的雪载、30m/s的风载做了有限元受力分析，所有杆件的最大应力都低于材料的许用应力，安全系数达到1.8以上，满足户外长期使用的结构强度要求。另外支架的倾角设计也考虑了组件表面的自清洁能力，倾斜角度下雨水可以顺着组件表面冲刷掉浮尘，减少后期人工清洗的频次，对于西北少雨多沙尘的地区，这个倾角也能减少沙尘在组件表面的堆积量，降低积灰对发电效率的影响。组件和支架之间的压块设计了橡胶缓冲垫，避免金属压块和电池板铝边框直接硬接触，在温度变化产生热胀冷缩的时候，缓冲垫可以吸收形变位移，避免边框出现应力变形导致组件玻璃碎裂。整套结构的所有外露边缘都做了倒角处理，没有尖锐的毛刺，避免现场安装人员被划伤，符合电力施工的安全规范要求。
