三十块电池板排布的光伏支撑结构

　　这套光伏支撑结构主要面向分布式工商业屋顶、离网型厂区自备电站、偏远地区独立供电站点这类场景设计，核心是承载三十块标准晶硅电池板完成光电转换的物理支撑，同时兼顾安装便捷性、抗风载能力与后期运维的操作空间。从实际落地的工况来看，这类结构常被用在厂区闲置屋面、山地光伏电站的单元组串、农业大棚棚顶加装发电系统的场景，需要适配不同纬度的倾角调整需求，同时要避免支架自身阴影对电池板发电效率的遮挡。

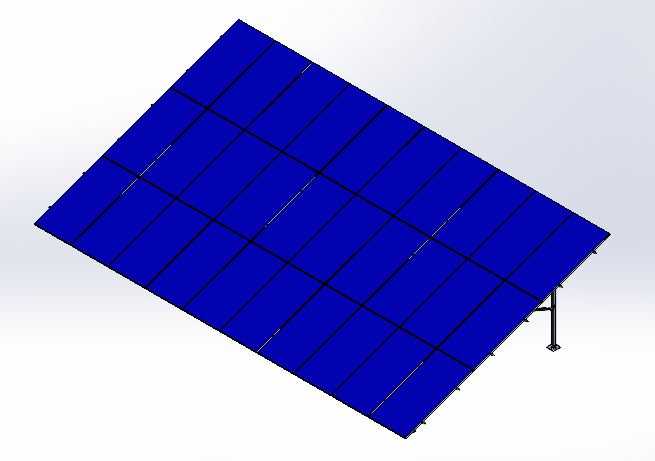

　　设计阶段首先考量的是电池板的排布逻辑，三十块电池板采用5行6列的矩阵排布，单块电池板的安装位预留了标准压块的固定间隙，相邻板间的缝隙控制在20mm，既满足热胀冷缩的形变余量，也能减少雨水积留带来的边框腐蚀问题。支撑结构采用单立柱后置的支撑方案，主立柱选用矩形型钢，底部配置法兰盘与基础预埋件连接，斜梁与主立柱之间采用可调角度的铰接结构，可根据项目所在地的纬度调整倾角，调整范围覆盖15度到40度，适配国内大部分地区的最佳发电倾角需求。

　　从安装边界来看，整套结构的横向总宽度适配六块电池板横向拼接的尺寸，纵向总长度覆盖五行电池板纵向排布的长度，立柱的高度设置考虑了下方运维通道的需求，最低点距离安装基面预留了不小于800mm的通行空间，方便后期清洁电池板表面、检修线路以及更换故障组件。斜梁上的电池板安装孔位采用长圆孔设计，允许单块电池板在安装时进行±10mm的位置微调，抵消基础施工带来的位置误差，降低现场安装的对位难度。

　　结构的受力设计上，主斜梁采用C型冷弯型钢，檩条垂直于斜梁布置，每块电池板的下方对应两道檩条支撑，保证电池板四个角点都有稳定的受力支撑，避免大风天气下电池板出现震颤隐裂。主立柱与斜梁之间的斜撑采用角钢制作，连接节点全部采用螺栓装配，全程不需要现场焊接，所有构件都可以在工厂预制完成后运输到现场拼装，大幅缩短现场施工周期，也减少高空作业的动火风险。

　　在功能特性上，这套结构的所有金属构件都做了热浸镀锌处理，镀层厚度满足户外25年使用的防腐要求，连接螺栓全部采用不锈钢材质，避免不同金属接触产生的电化学腐蚀。电池板的压块分为中压块和边压块两种，中压块同时固定相邻两块电池板的边框，边压块用于最外侧电池板的边框固定，压块与电池板边框接触的位置加装橡胶垫片，既可以防止硬接触刮伤电池板边框的阳极氧化层，也能起到一定的缓冲作用，吸收温度变化带来的形变应力。

　　实际应用中，这套结构可以根据现场的基础条件调整固定方式，如果是混凝土屋面，可采用配重块压载的方式固定底部法兰，不需要破坏屋面的防水层；如果是山地或者地面电站，可采用灌注桩或者预制混凝土基础固定立柱，适配不同的地质条件。结构的线缆走线全部隐藏在檩条的C型槽内部，既可以避免线缆长期暴露在紫外线下老化，也能让整体外观更加整洁，减少线缆被外力破坏的概率。整套结构的排布还考虑了组串的接线便利性，每一行电池板的线缆都可以顺着檩条汇集到主立柱旁的接线盒位置，减少线缆的总长度，降低线路损耗。
