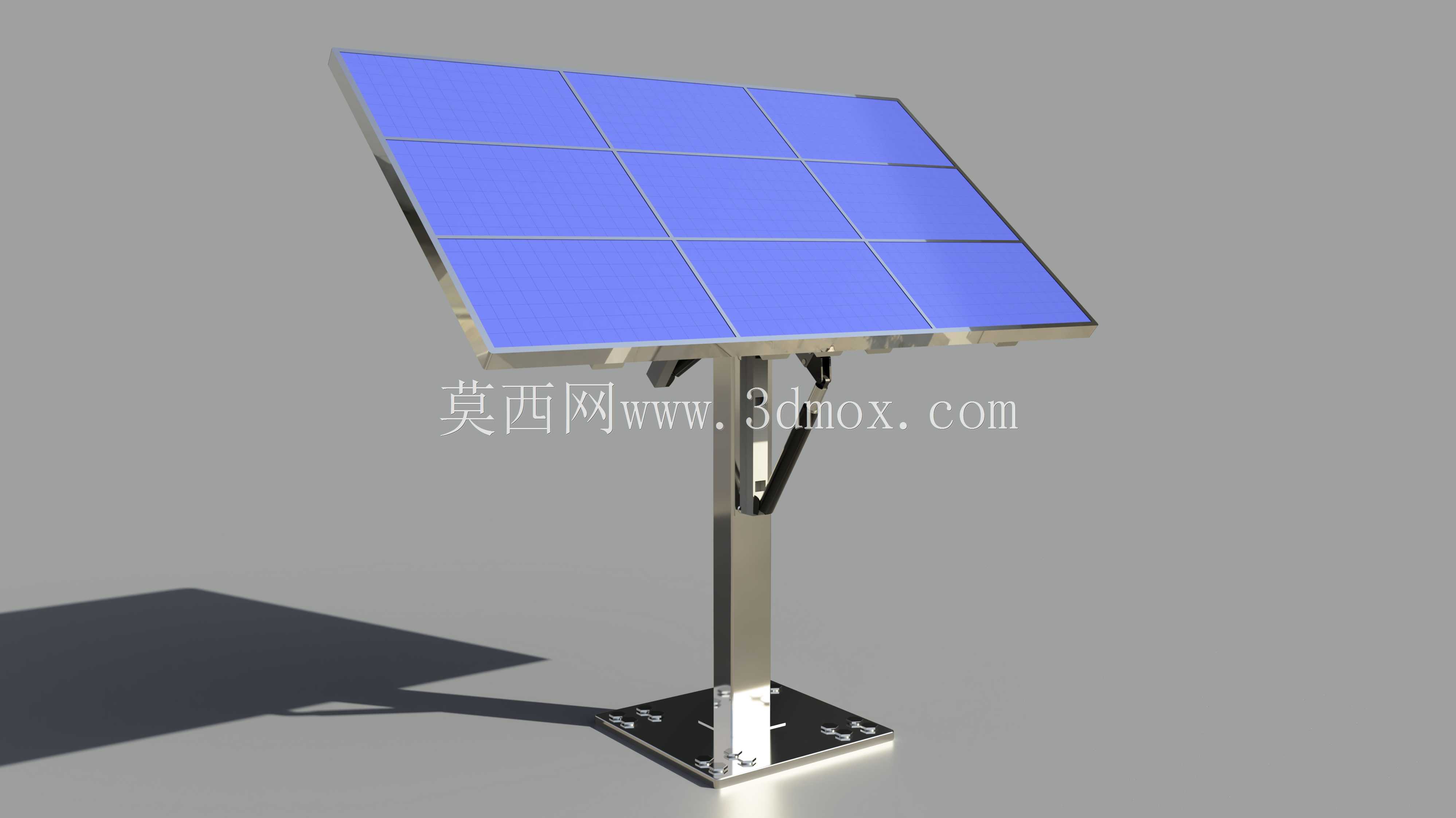

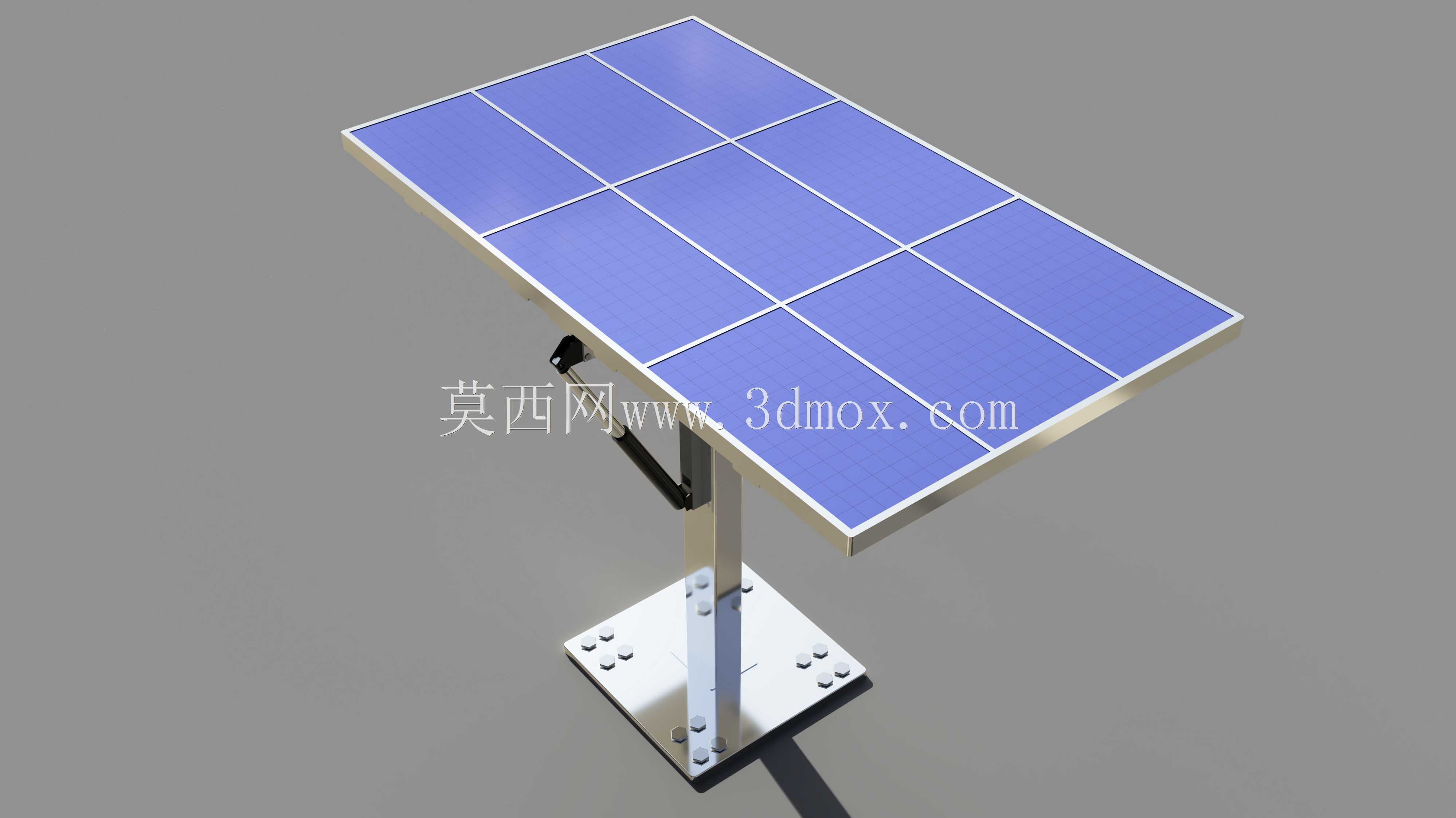

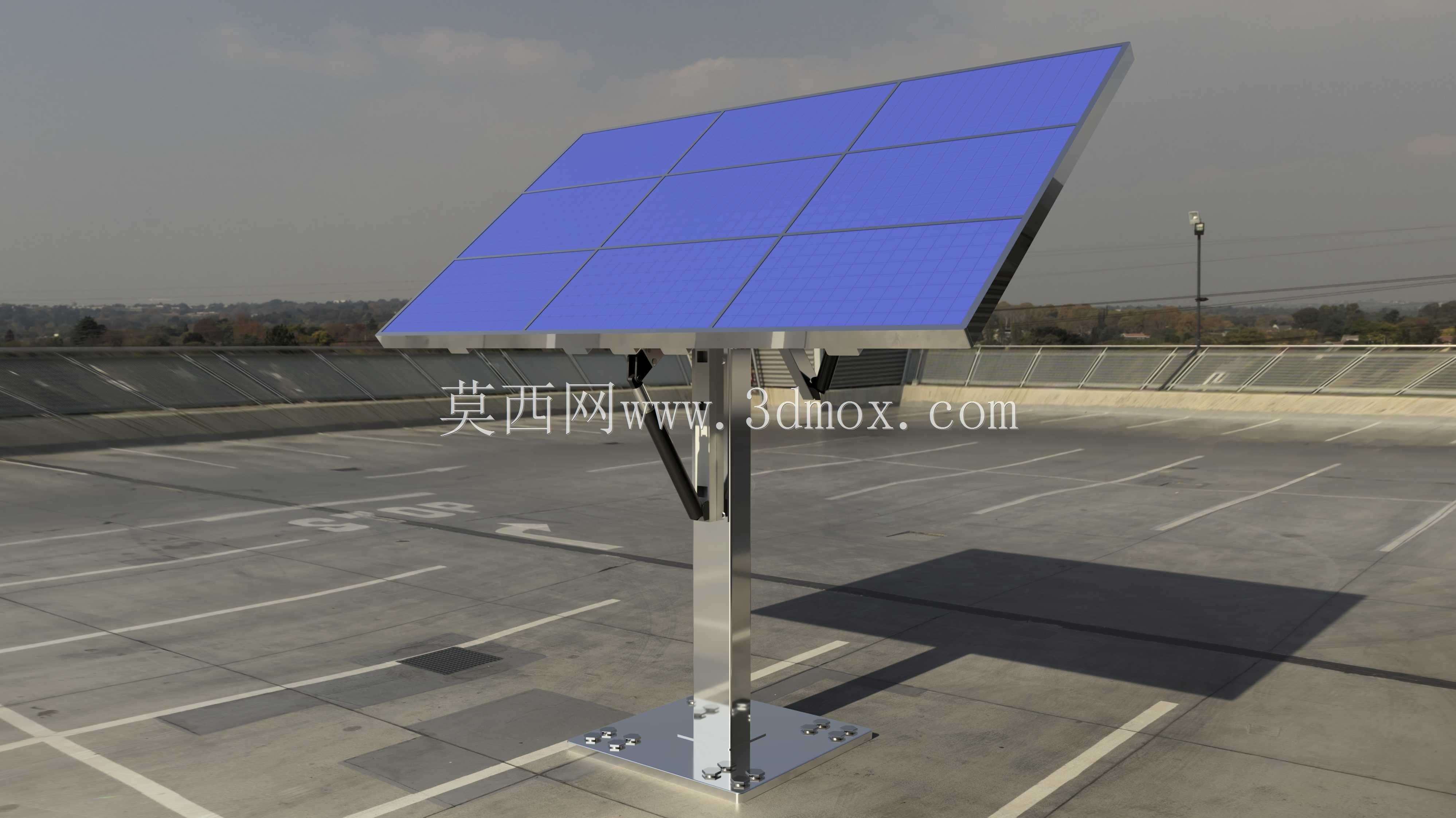

可移动立柱式太阳能光伏板支撑装置

　　这款可移动支柱式太阳能光伏支撑装置，主要面向分布式离网光伏、临时施工场地供电、户外作业点位补能、小型离网储能配套等场景设计，区别于传统固定式光伏支架的不可位移特性，其核心设计点在于支柱底部的可调节安装底座与中部的角度调节机构，能够在不破坏原有铺装地面的前提下完成快速部署，适配停车场、临时工地、野外作业点、应急供电点位等无法做永久混凝土基础的使用场景。从结构设计逻辑来看，整个装置分为三个核心功能段：底部安装基座、中部支撑立柱、上部光伏板承载框架。

　　底部基座采用方形加厚钢板搭配多组地脚固定孔位，既可以通过膨胀螺栓与硬化地面做刚性连接，也可以搭配配重块实现无打孔压重式固定，基座与立柱的连接位置设置了旋转轴承结构，能够支持水平方向360度的方位角调整，匹配不同季节、不同时段的太阳方位变化，最大化提升受光时长。中部支撑立柱采用分段式设计，下段为固定方管结构，上段为可伸缩调节的内套管，通过侧面的锁紧销钉实现高度档位调节，调节行程覆盖常规成人操作高度范围，既可以降低整体高度提升抗风性能，也可以抬升高度避开地面遮挡物，立柱中段设置的斜向支撑臂连接上部光伏框架，承担主要的风载荷与板件自重载荷，支撑臂与框架的铰接点设置了角度锁紧结构，能够实现0到60度的俯仰角调节，适配不同纬度地区的太阳高度角，无需额外定制支架角度。

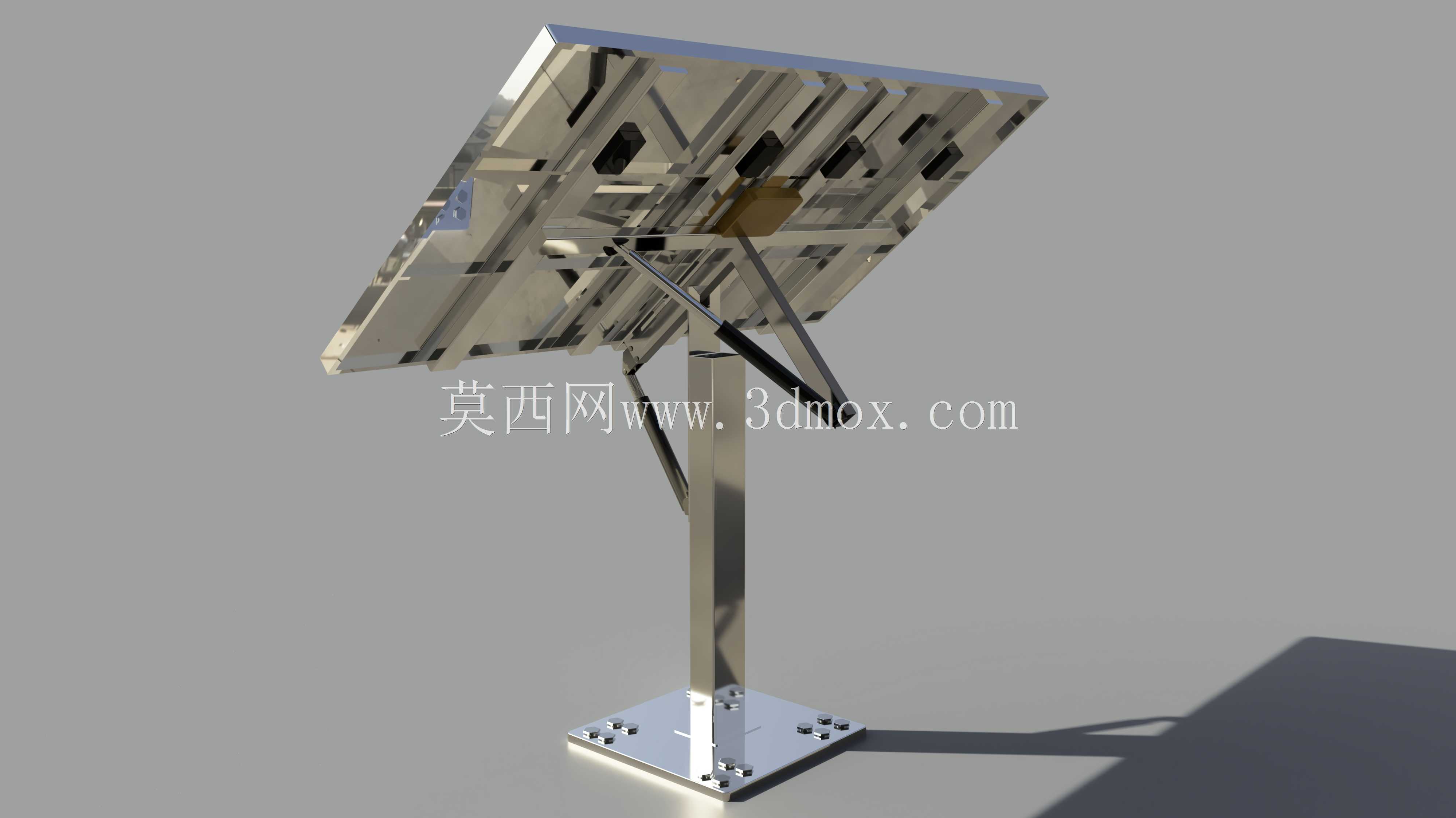

　　上部光伏承载框架采用标准型材拼接结构，边框预留了通用光伏组件的安装孔位，能够兼容常规尺寸的晶硅光伏板安装，框架背面设置了走线槽位，能够将光伏板的输出线缆沿立柱内部中空通道引至底部接线端，避免线缆外露造成的老化、剐蹭破损问题。从安装边界尺寸来看，装置收拢状态下的整体占地面积不超过1平方米，展开最大高度可根据需求调节至2.5米左右，光伏板安装面的尺寸适配单块常规大功率光伏组件，单装置的发电功率覆盖主流单块光伏板的功率区间，既可以单台独立使用搭配小型储能电池为户外监控、临时照明、小型作业设备供电，也可以多台阵列组合搭建临时离网供电系统。

　　在结构强度设计上，整体框架采用轻量化金属材质做表面防腐处理，能够适应户外露天的雨雪、高低温环境，铰接位置与锁紧结构均做了防松设计，在常规户外风力等级下不会出现角度偏移、结构松动问题，可移动的设计特性让装置能够根据使用需求快速转场，重复利用率远高于传统固定式混凝土基础光伏支架，尤其适合短期项目、临时点位、应急供电等不需要长期固定部署的场景，避免了传统支架安装后无法迁移、拆除成本高的问题。在实际使用过程中，操作人员无需专业的光伏安装资质，仅需通过配套的锁紧工具即可完成角度、高度、方位的调整，底座的两种固定方式能够适配硬化地面、泥土地面、屋顶等不同安装基面，中空立柱的走线设计也提升了整体的户外防护等级，减少线缆故障带来的维护工作量。
