注塑模具侧抽芯移动滑块驱动机构

项目分类:注塑模图纸 发布时间:2024-12-17 ID:858362
  • 注塑模具侧抽芯移动滑块驱动机构
  • 注塑模具侧抽芯移动滑块驱动机构

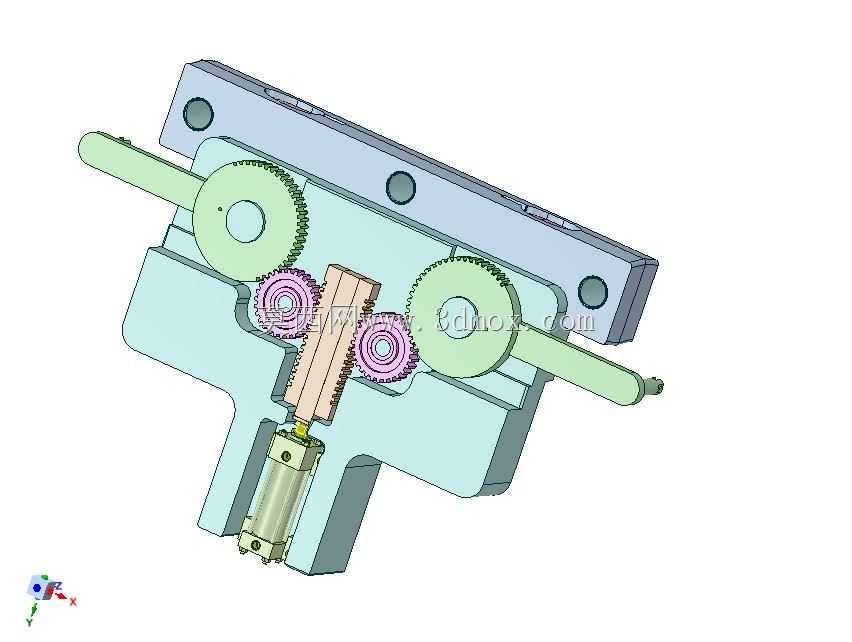

  这套机构是注塑模具里负责侧凹特征脱模的核心执行单元,日常量产场景里,但凡带侧孔、侧凸、倒扣结构的注塑件,都要靠这类滑块机构完成开模前的提前抽芯动作,避免硬顶脱模造成塑件拉伤、变形甚至报废,在消费电子外壳、家电结构件、汽车内饰注塑件的生产模具中应用极为普遍。整套机构的动力输入端采用标准直线气缸作为动力源,气缸输出轴通过连接块与中间的传动齿条刚性连接,齿条两侧对称布置两组小模数传动齿轮,齿轮再分别与两侧滑块本体上加工出的齿形段啮合,将气缸的直线往复运动转化为两个滑块的同步对向开合动作,这种对称齿轮齿条传动的设计,能保证两侧滑块的移动位移完全同步,不会出现单侧抽芯行程不足、或者两侧动作不同步导致的塑件卡滞问题,相比传统的斜导柱抽芯结构,这种齿轮齿条驱动的滑块机构能实现更长的抽芯行程,同时抽芯过程的速度、推力都可以通过气缸气路的调压阀、节流阀灵活调整,适配不同结构复杂度、不同脱模阻力的塑件生产需求。

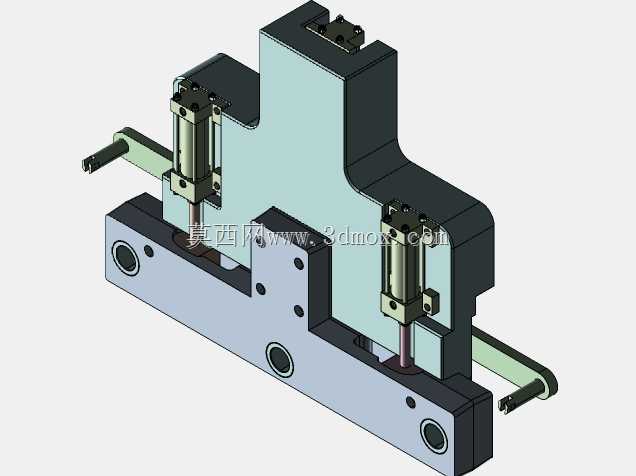

  从安装边界来看,整套机构的安装基准是模具的动模支撑板,上方的长条状安装板通过内六角螺钉与动模框锁紧,安装板上预留的四个沉头孔位置与模框上的螺纹孔完全对应,安装时不需要额外在模框上加工避让位,能直接适配标准模架的安装尺寸,不会和模具上的顶针板、冷却水路、浇注系统发生空间干涉。滑块本体采用嵌入式安装在动模框的T型导滑槽内,导滑槽的配合间隙控制在0.02-0.03mm之间,既保证滑块滑动顺畅无卡滞,又能避免配合间隙过大导致的抽芯位置偏移,防止注塑时出现飞边、错台等成型缺陷。两侧的齿轮轴都通过铜套与安装板铰接,铜套自带储油槽,日常生产中定期加注润滑脂就能保证齿轮传动的平稳性,减少长期往复运动带来的磨损,延长模具的连续生产寿命。

  设计这套机构的时候,首先要根据塑件侧凹的深度确定滑块的总抽芯行程,再根据抽芯行程反推齿条的有效啮合长度、齿轮的分度圆直径,保证抽芯到位后滑块的成型面完全脱离塑件的倒扣区域,同时合模时滑块能精准复位到成型位置,复位精度控制在0.01mm以内,避免合模时出现碰模、或者成型尺寸超差的问题。气缸的选型要根据滑块与导滑槽的摩擦阻力、塑件抱紧力计算所需的理论推力,预留1.5倍的安全系数,避免生产中出现推力不足导致抽芯卡滞的问题。另外在滑块的复位行程末端设置了硬限位挡块,保证每次复位的位置一致性,同时在气路上加装感应开关,将滑块的到位信号接入注塑机的控制系统,只有滑块完全复位到位,注塑机才会执行合模、射胶动作,避免出现撞模的生产事故。

  整套机构的所有传动部件都布置在模具的外侧安装空间,不需要在模架内部开挖复杂的传动槽,后期维护时只需要拆开外侧的防护盖板就能检查齿轮、齿条的磨损情况,更换易损件的时候不需要将整套模具从注塑机上拆下,能大幅减少设备停机维护的时间,适配大批量连续注塑生产的工况需求。滑块的成型面部分可以根据不同塑件的结构单独拆换,不需要更换整套传动机构,能大幅降低多批次、多品种塑件生产的模具改造成本,对于产品迭代速度快的消费电子类注塑件生产来说,这种模块化的滑块驱动结构适配性极强。
