8腔乐高积木标志砖注塑成型模具结构

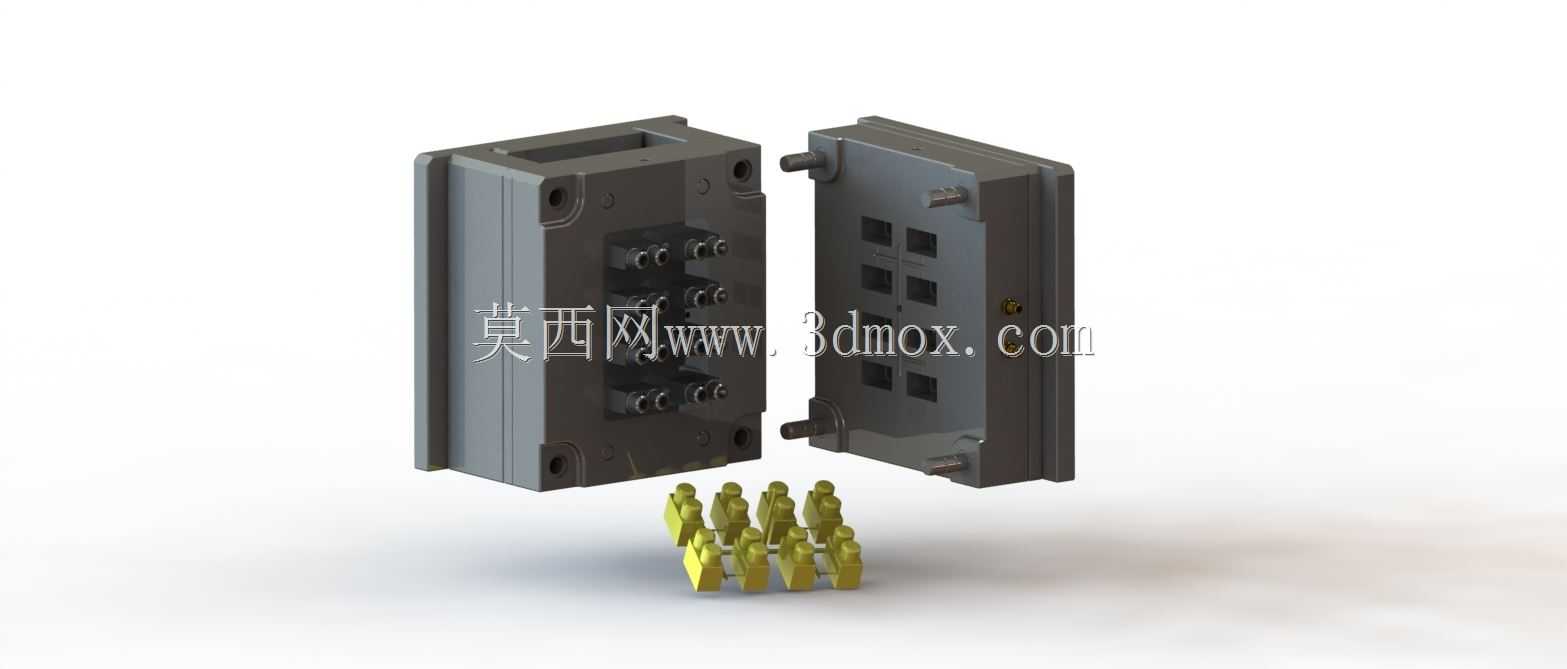

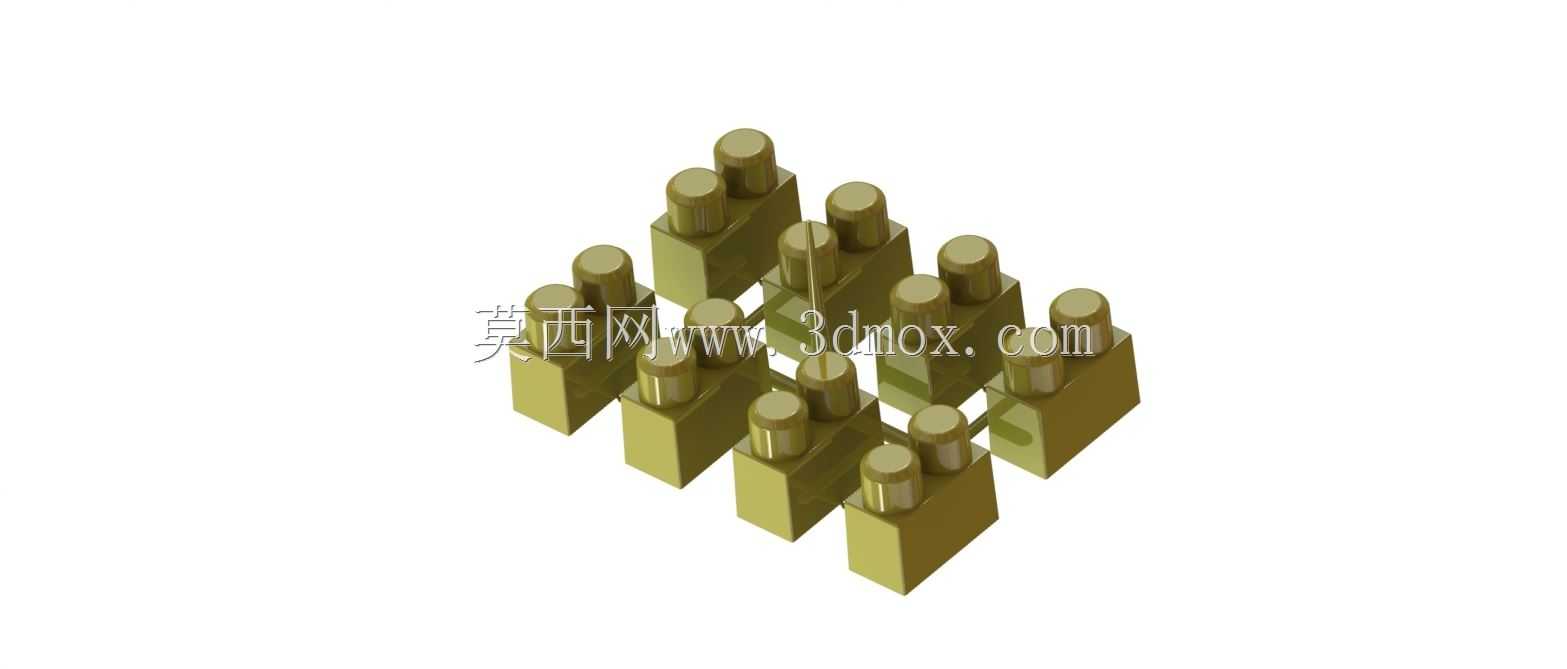

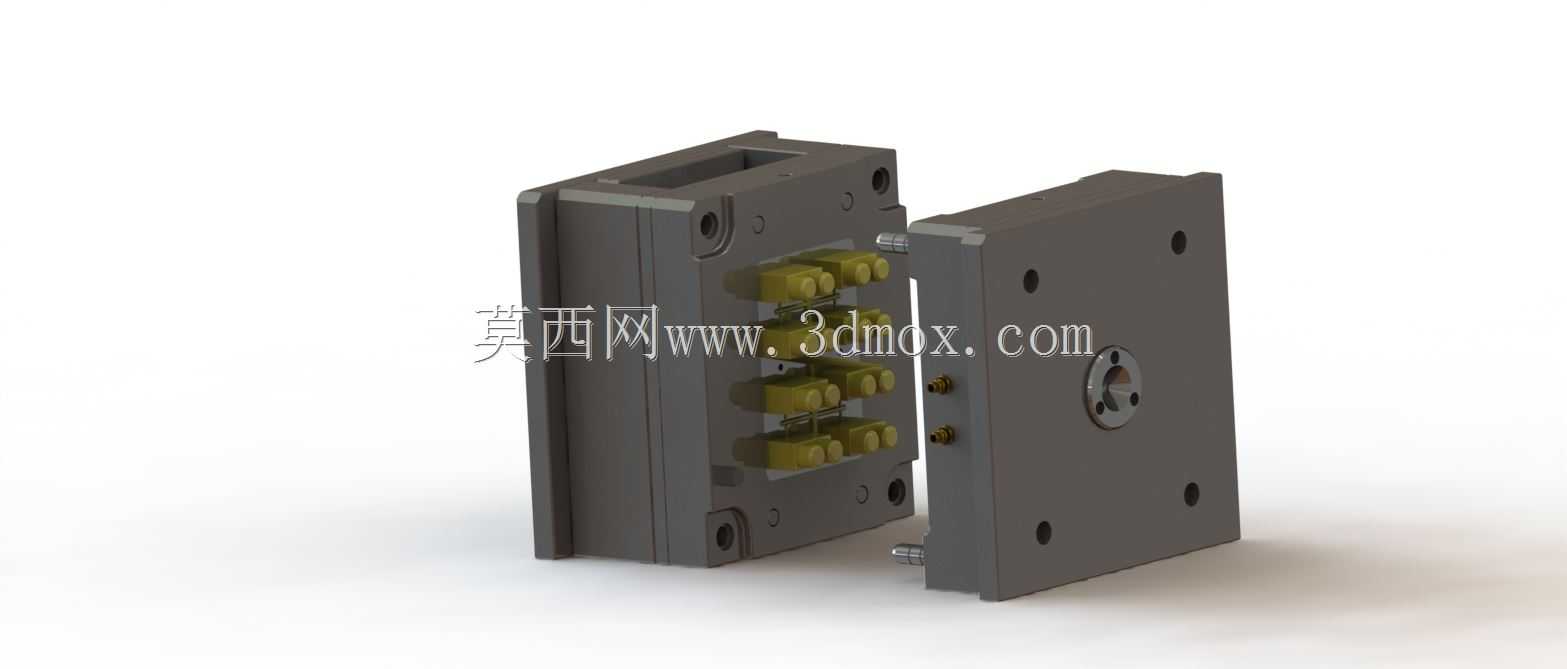

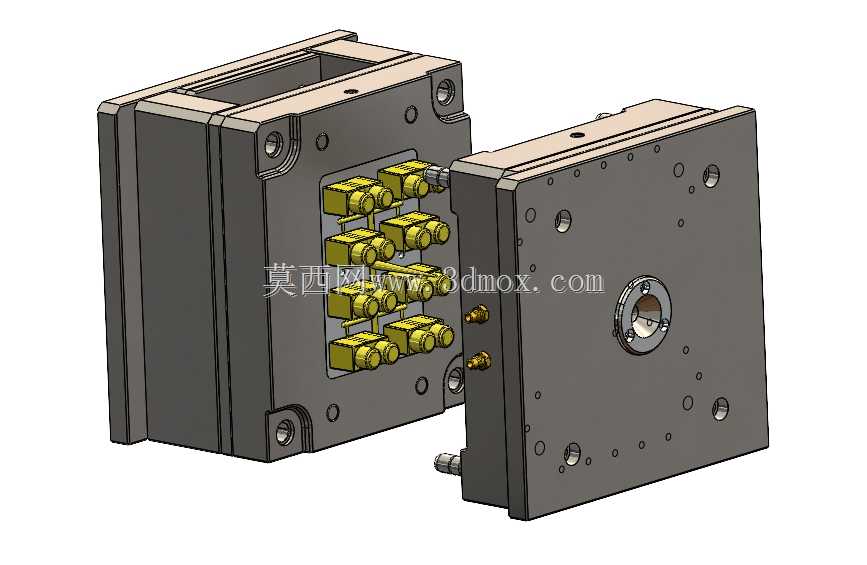

　　这套模具针对2板规格乐高类积木标志砖的批量注塑生产设计，采用1模8腔的型腔排布方案，适配小型卧式注塑机的安装规格，模架整体采用标准龙记模胚改制，定模侧与动模侧的导柱导套配合间隙控制在0.02mm以内，合模时可保证各型腔同轴度偏差不超过0.015mm，避免成型后积木件出现飞边、错台等缺陷，满足积木类产品严苛的尺寸互配要求。从实际生产场景来看，这类多腔小零件模具多用于玩具制造车间的量产环节，单模次成型周期可控制在18-22秒，班产可达12000件以上，相比单腔或4腔模具生产效率提升一倍以上，同时能大幅降低单件产品的能耗与人工分摊成本。

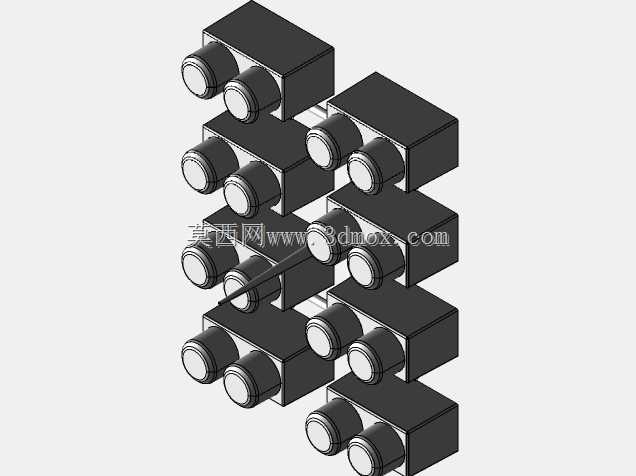

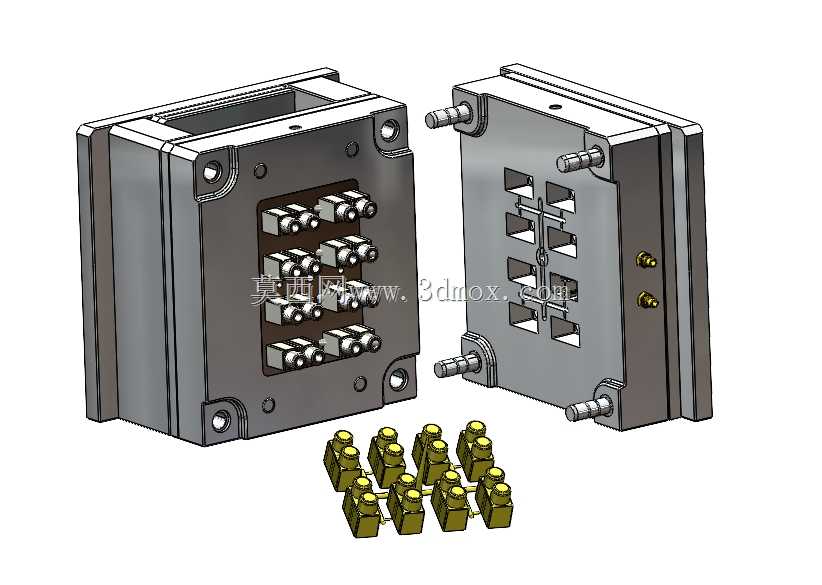

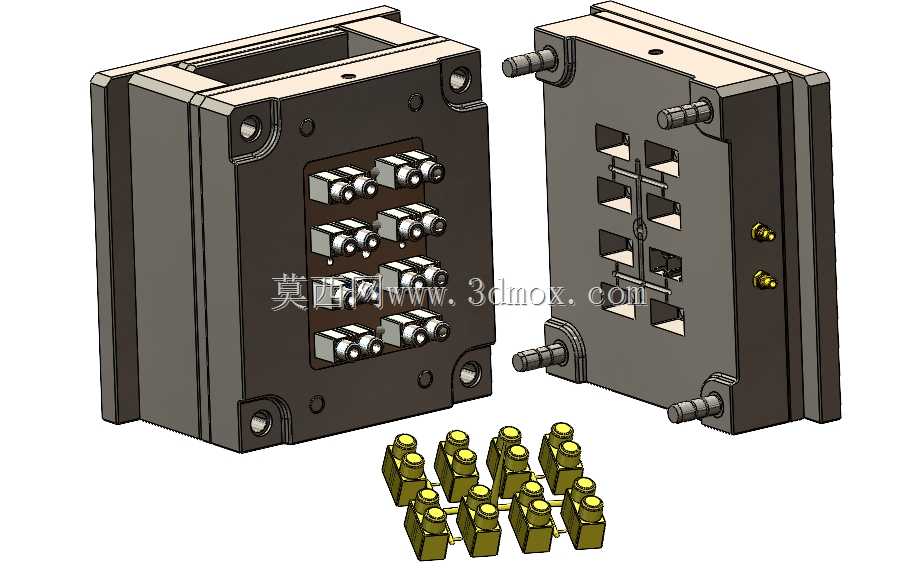

　　模具的浇注系统采用平衡式侧浇口设计，主流道衬套口径适配注塑机射嘴规格，分流道采用梯形截面，截面尺寸经过模流分析优化，可保证熔融塑料在充模过程中同时到达8个型腔的末端，避免个别型腔出现缺胶、困气问题，浇口位置设置在积木砖的非外观侧面，成型后去除浇口的痕迹不会影响产品正面的标志区域外观质量。冷却系统采用环绕式水路布局，定模侧与动模侧分别设置独立的循环水路，水路距离型腔壁的距离保持在15-20mm，水路直径8mm，可保证成型过程中型腔各区域温度均匀，温差控制在5℃以内，减少产品成型后的收缩变形，保证积木砖的平面度与尺寸精度，确保同批次产品可与标准乐高积木实现顺畅插拔互配。

　　顶出机构采用顶针+顶板结合的顶出方式，针对每个成型的积木砖设置4根直径2mm的圆顶针，顶针位置避开产品的卡扣与装配面，顶出行程设置为15mm，顶出过程中顶针同步动作，可避免产品顶出时出现变形、顶白缺陷，动模侧设置的精定位锁块可保证反复开合模过程中型腔的对位精度，长期生产也不会出现错位问题。模具的排气结构开设在各型腔的填充末端，排气槽深度控制在0.02mm，既可以顺畅排出充模过程中型腔内的空气，避免产品出现烧焦、气泡缺陷，又不会出现溢料飞边问题。

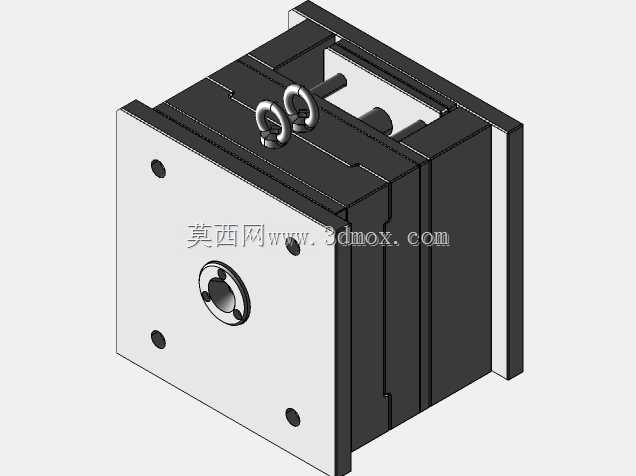

　　从安装边界来看，模具整体长宽尺寸适配200吨及以下规格的卧式注塑机，模具总厚度符合注塑机的容模厚度范围，码模槽位置与注塑机的码模螺丝位置匹配，吊装孔设置在模架的两侧对称位置，方便车间吊装安装作业。这套模具的结构设计偏向练习与教学用途，整体结构简单可靠，没有复杂的抽芯、绞牙结构，非常适合刚接触注塑模设计的从业者理解两板模的基本结构、多腔模的排布原则、浇注与冷却系统的设计逻辑，也可作为小型玩具零件量产模具的基础参考方案，实际投产时可根据所用塑料原料的特性（如ABS、PS等常用玩具塑料）调整排气深度、冷却水路流量以及注塑工艺参数，即可快速投入量产使用。模具的成型零件采用预硬钢材质加工，型腔表面抛光至镜面级别，可保证成型后积木砖的表面光洁度，无需额外进行表面处理即可满足玩具产品的外观要求，模具的易损件如导套、顶针等均采用标准件，后期维护更换成本低，适合长期批量生产作业。
