微波炉门体注塑成型模具结构设计

　　这套模具针对微波炉门构件的注塑成型需求开发，核心服务于家电制造领域的厨电产品生产环节，适配微波炉门壳类外观结构件的批量注塑加工场景，直接对接注塑车间的卧式注塑机安装工位，完成门体塑料构件的一次成型作业，替代传统多工序拼接的加工方式，大幅降低门体生产的人工拼接成本与尺寸偏差风险。从实际生产用途来看，该模具承担微波炉门塑料框架部分的成型任务，成型后的构件直接作为微波炉门的主体支撑结构，需要匹配门体玻璃嵌装、铰链安装、密封件贴合的后续装配要求，成型件的尺寸精度直接决定微波炉门的装配间隙、开合顺畅度以及整机的微波密封性能，一旦成型尺寸出现超差，会直接导致门体装配后缝隙不均、微波泄漏、开合卡滞等质量问题，因此模具的定位精度与成型稳定性是设计阶段的核心考量指标。

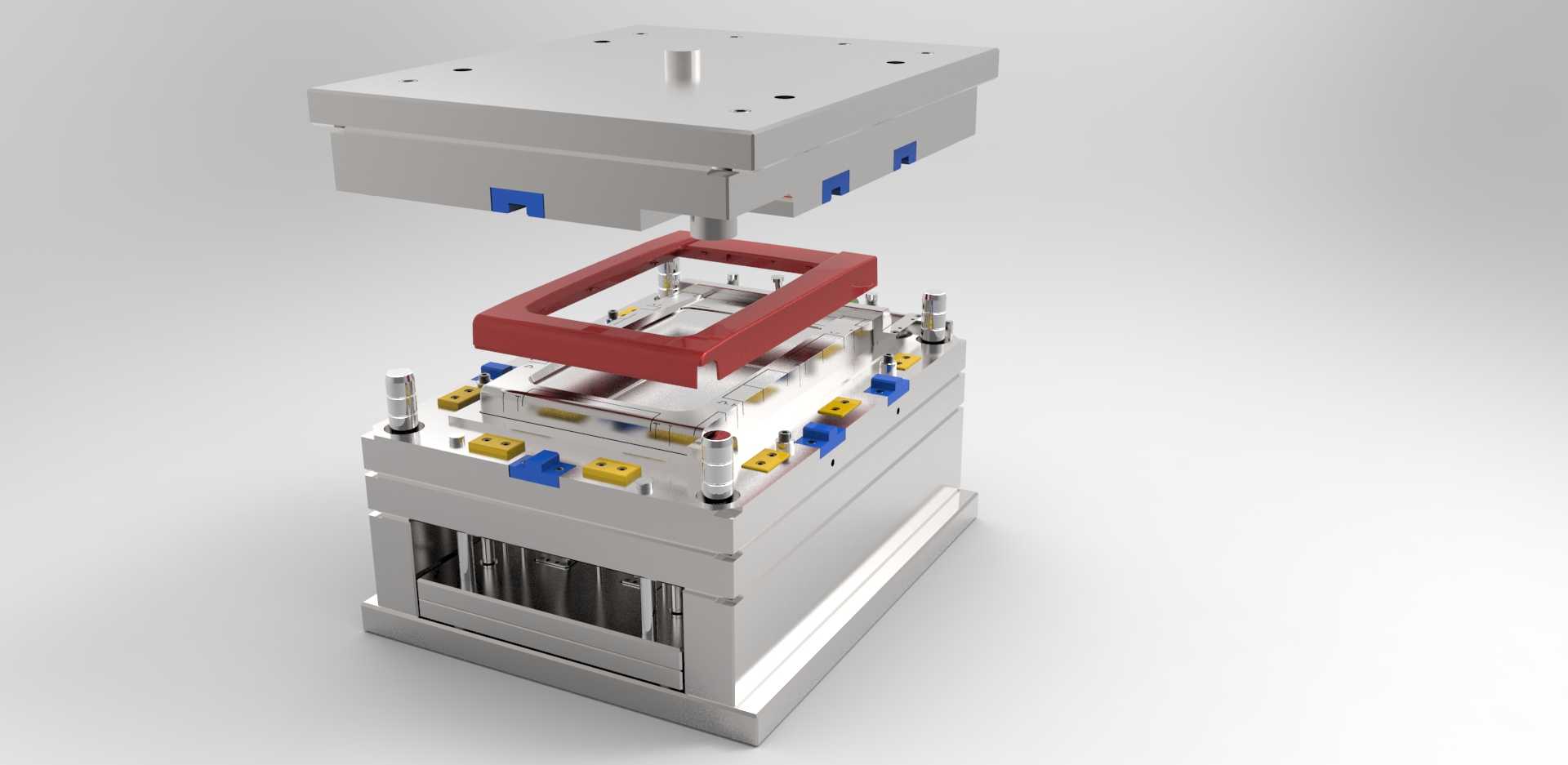

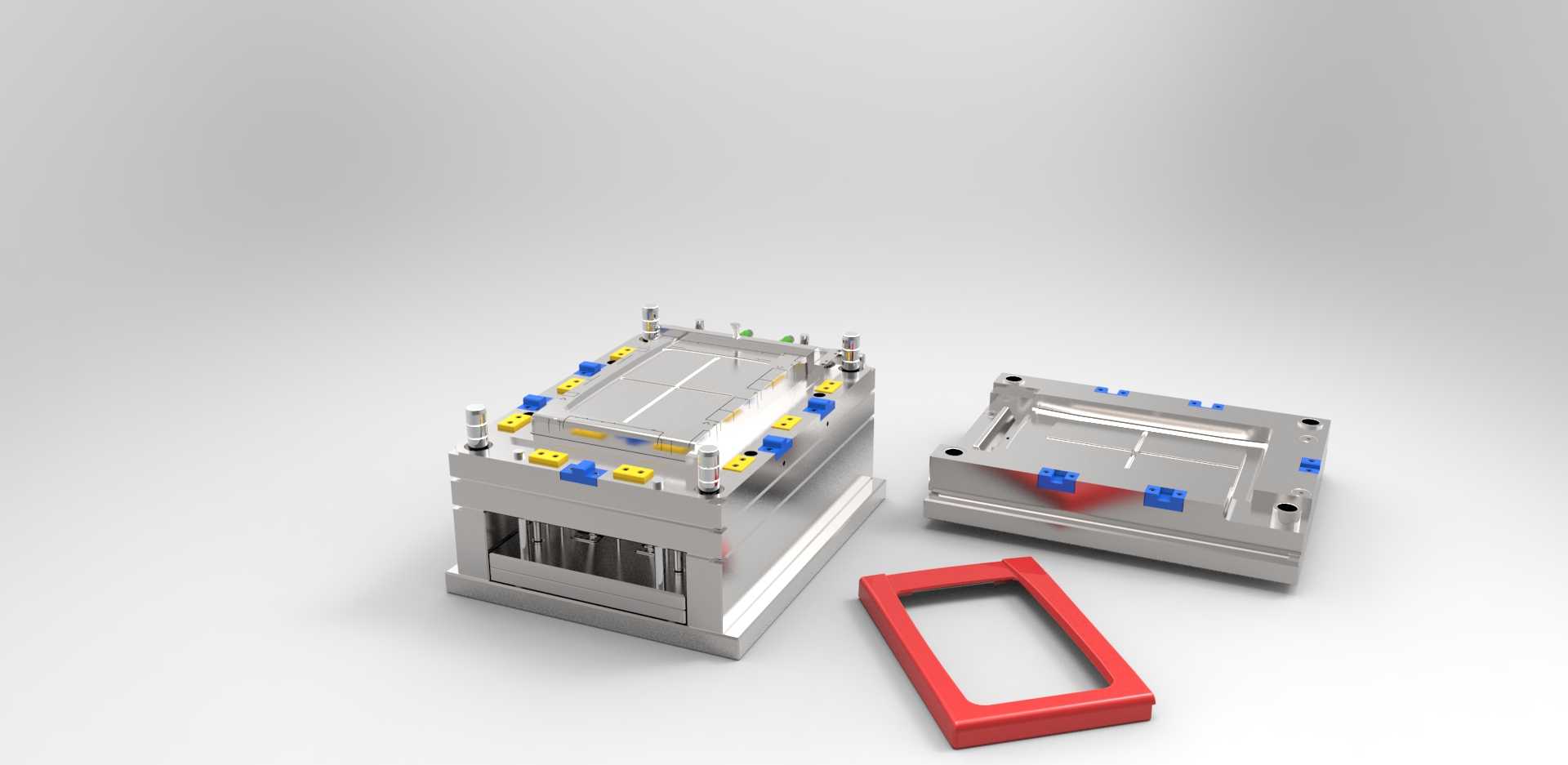

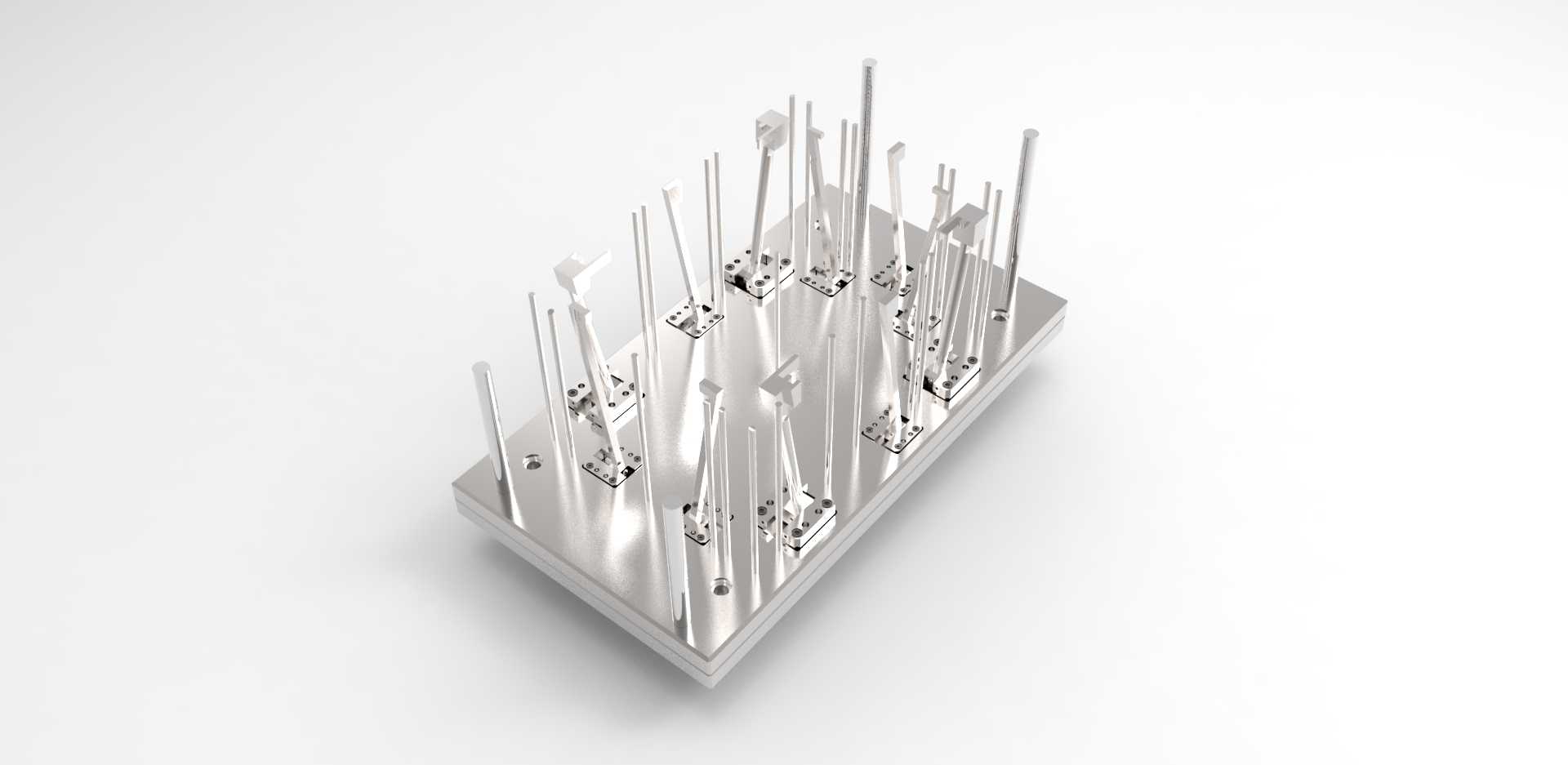

　　在功能特性层面，模架采用标准三板式结构配置，上下模的导向通过四组精密导柱导套完成，合模过程中导套先进入导柱完成初定位，避免合模过程中出现型腔错位；分型面设置在门体框架的轮廓分界处，开模后塑件留于动模侧，通过顶出机构上的多组顶针同步动作完成平稳脱模，避免顶出过程中塑件出现翘曲变形；型腔部分针对门体的框型结构做了均匀的冷却水道排布，水道距离型腔壁的距离保持恒定，确保成型过程中整个型腔内的塑料熔体冷却速率一致，减少因冷却不均导致的塑件内应力残留，降低后续使用过程中门体变形的概率；红色的框型部件为流道板结构，对应点浇口的进胶方式，进胶点设置在门体框架的非外观面位置，避免进胶痕迹残留在门体的外观可视区域，减少后续外观打磨的工序量。

　　设计思路上，首先围绕微波炉门的成型件结构做拆分，先确定分型方向与开模行程，开模行程需要满足塑件完全脱出型腔的空间要求，同时预留足够的取件空间适配机械手自动取件的作业需求；模架的尺寸选型完全匹配对应吨位注塑机的拉杆间距、安装螺孔位置与定位圈尺寸，确保模具可以直接吊装上模，不需要额外做安装位的适配加工；模具上的蓝色部件为锁模块与耐磨块，锁模块用于合模过程中的二次定位，抵消注塑过程中型腔内的熔体反压力，避免长期生产后出现合模错位，耐磨块则设置在动定模的贴合面位置，减少合模过程中的模架磨损，延长模具的整体使用寿命；所有顶针、导柱、导套的安装位置都做了避空设计，避免运动过程中出现干涉，同时在易损耗的部件位置都设计了快拆结构，方便生产过程中快速更换易损件，减少停机维护的时间。

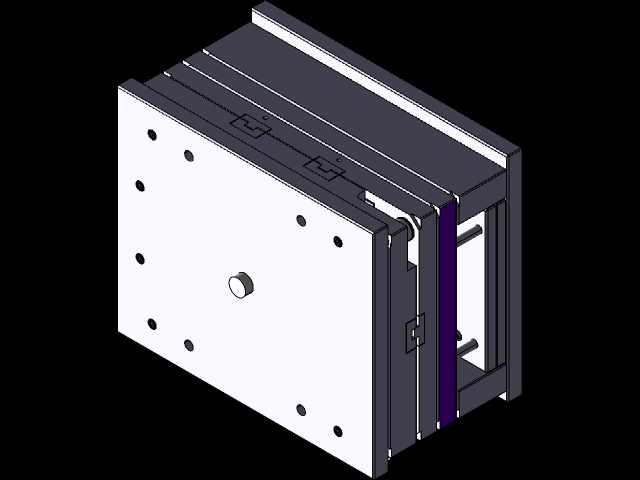

　　从安装边界与尺寸适配来看，模架整体为方正的箱式结构，上下安装板的平面度控制在成型要求的公差范围内，安装时通过注塑机的压板直接固定在机台的动定模固定板上，定位圈与注塑机射嘴的同轴度需要在装模时做精准校正，避免射嘴漏胶；模具的整体厚度适配对应注塑机的最小模厚与最大模厚区间，开模行程与注塑机的开模行程参数匹配，顶出行程满足塑件完全脱离型腔的距离要求；冷却水路的接口统一设置在模架的侧面，方便生产时快速接通水油管路，所有水路接口都做了密封处理，避免生产过程中出现漏水漏油影响成型质量；模具的整体重量在对应注塑机的承重范围内，吊装时通过模架上的吊环孔完成吊装作业，确保装模过程的操作安全。整套模具的结构设计完全围绕微波炉门构件的量产需求展开，所有结构细节都对应实际生产中的工艺痛点，从定位精度、冷却效率、脱模稳定性、维护便捷性多个维度做了针对性优化，能够满足长期批量生产的稳定性要求，成型后的塑件尺寸一致性好，外观质量满足家电产品的外观验收标准，不需要额外做大量的后处理工序即可直接进入后续的门体装配环节。
