API6D标准法兰连接式膨胀楔闸阀结构

　　在长距离油气输送、炼化装置工艺管线、高压蒸汽输送管网这类对截断密封性要求极高的工业场景中，普通楔式闸阀长期受温度交变、管线应力变形影响，容易出现阀座密封面磨损不均、启闭卡涩、内漏超标的问题，膨胀楔结构的闸阀正是针对这类痛点开发的截断类阀门。从实际管线运行的角度看，这类阀门通常安装在管线的主干截断节点、进出装置的边界切断位置，要求在全压差工况下实现零泄漏截断，同时满足长期带压待命、偶尔动作的使用需求，不需要频繁调节流量，核心功能就是在管线检修、流程切换时实现可靠的介质截断，避免上下游介质串流。

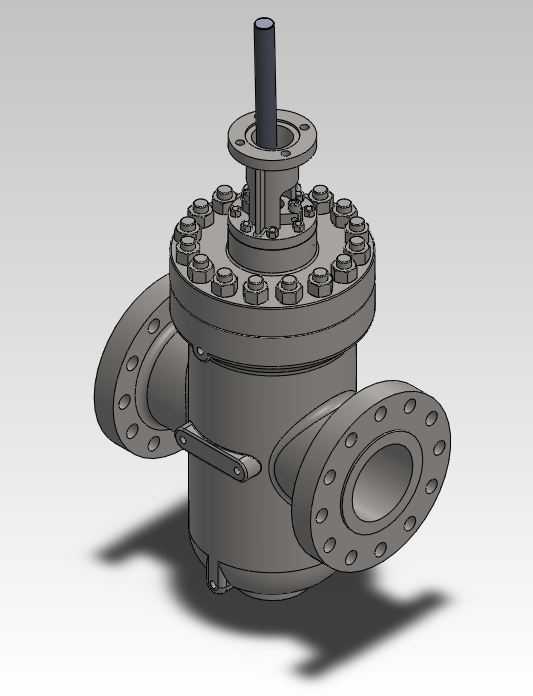

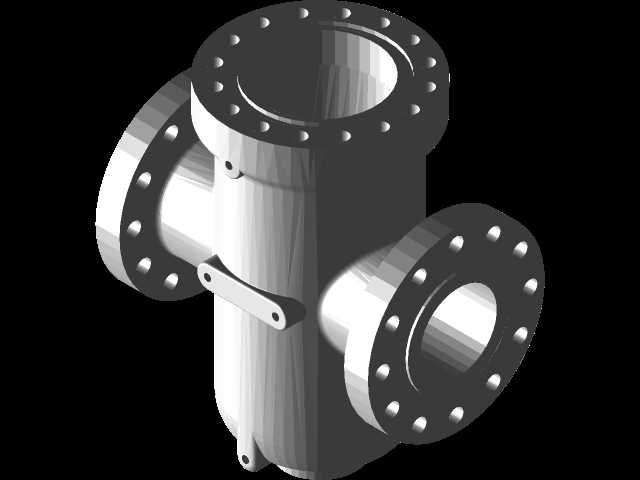

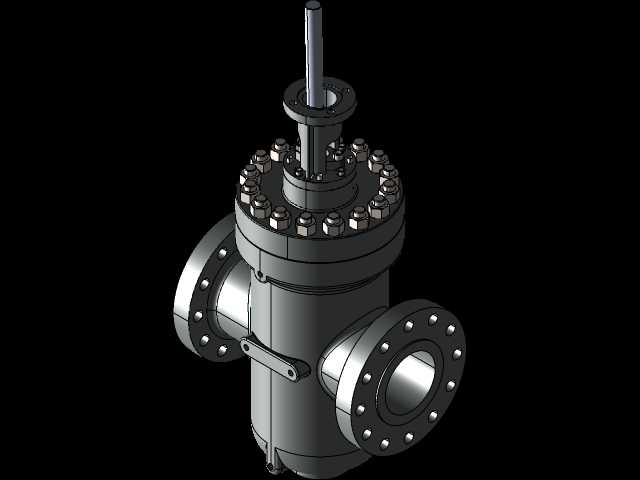

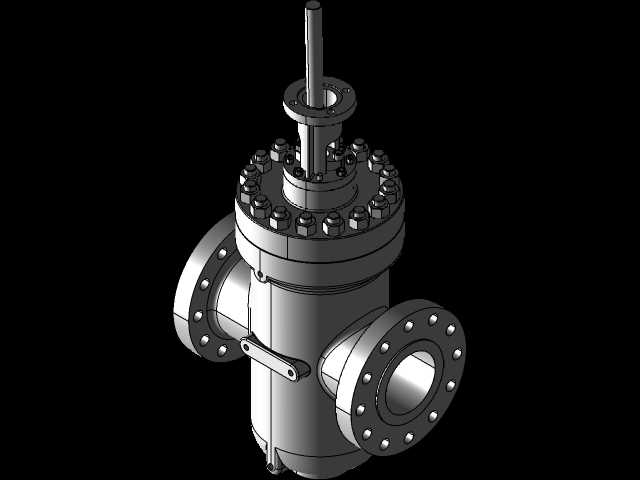

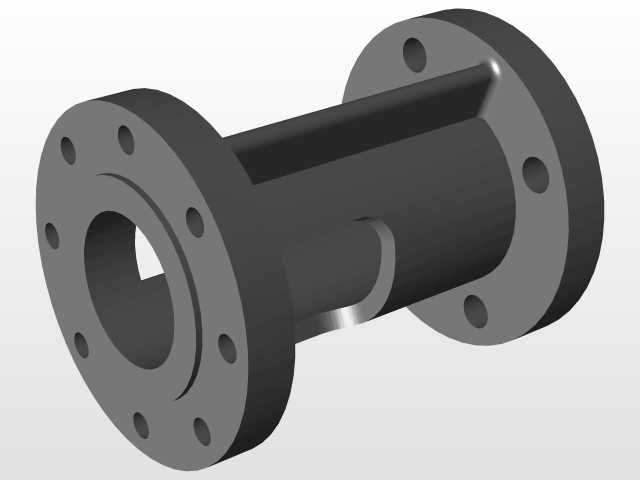

　　这款膨胀楔闸阀的结构设计完全遵循API6D管线阀门的规范要求，整体采用侧进式阀体结构，两侧为带凸台的法兰连接端，法兰密封面采用突面形式，法兰螺栓孔沿圆周均布，安装时需要匹配对应压力等级的管线法兰，安装前需核对法兰端面的平行度、螺栓孔的同轴度，避免强行组对给阀体带来附加安装应力，附加应力会直接导致阀体变形，影响楔块的动作顺畅度。阀体中腔采用压力自紧式密封结构搭配螺栓压紧的阀盖，中法兰位置沿圆周布置了一圈高强度六角螺栓，预紧时需要按照对角线顺序分次拧紧，保证密封垫片受力均匀，避免中腔出现外漏。

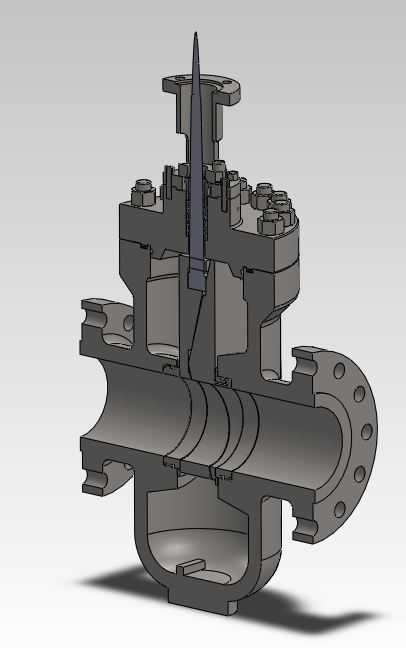

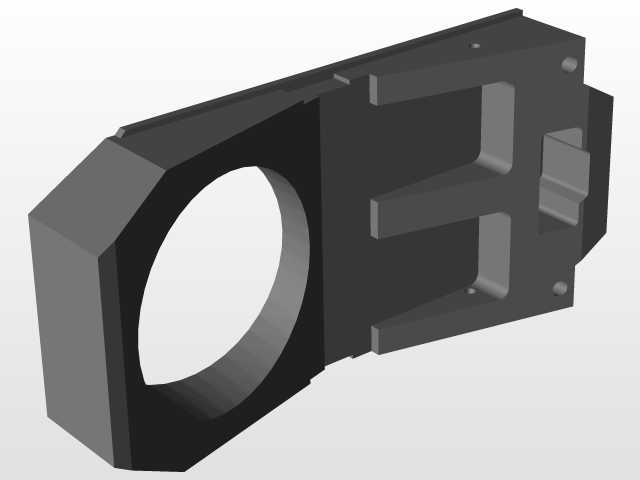

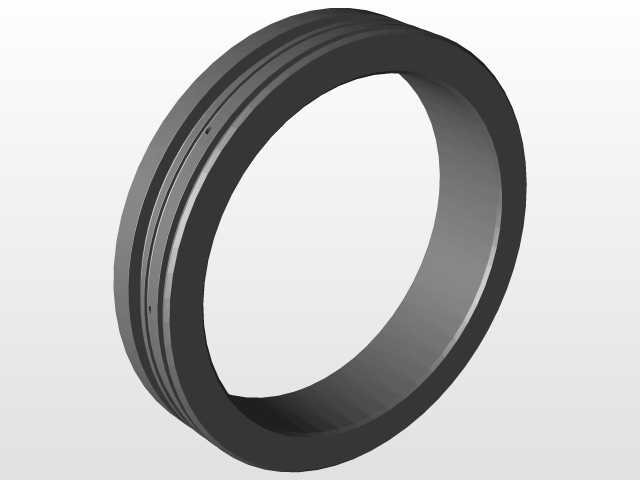

　　核心的启闭件采用膨胀楔式结构，和普通整体楔式闸板不同，这个楔块组件由两块对称的闸板、中间的楔形撑开机构组成，当阀杆带动楔块下行到全关位置时，楔形机构会将两块闸板向两侧撑开，让闸板密封面和阀体两侧的阀座密封面紧密贴合，即使管线存在一定的弯曲变形、温度变化带来的阀座间距变化，膨胀结构也能自动补偿密封面的贴合间隙，不会因为管线应力导致密封比压不足出现内漏；当需要开启阀门时，阀杆先带动楔形机构小幅上行，解除两块闸板的撑开力，让闸板和阀座密封面脱离接触后再整体提升，这样可以大幅降低启闭过程中密封面的摩擦磨损，延长阀门的整体使用寿命，也能降低启闭操作需要的力矩。

　　阀杆采用明杆结构，阀杆的上升高度可以直观反映阀门的启闭位置，现场巡检人员不需要额外的位置指示器就能判断阀门的开关状态，阀杆和阀盖之间采用填料函密封结构，搭配多层成型柔性石墨填料，通过填料压盖的螺栓预紧压紧填料实现阀杆处的动密封，长期运行如果出现阀杆处微漏，可以在带压状态下适当拧紧填料压盖的螺栓，不需要停运管线就能处理外漏问题。阀杆上部的连接法兰可以适配手动蜗轮头、气动执行机构、电动执行机构，根据现场的控制需求选择对应的驱动方式，不需要改动阀体本身的结构，接口尺寸符合通用阀门驱动件的安装标准。

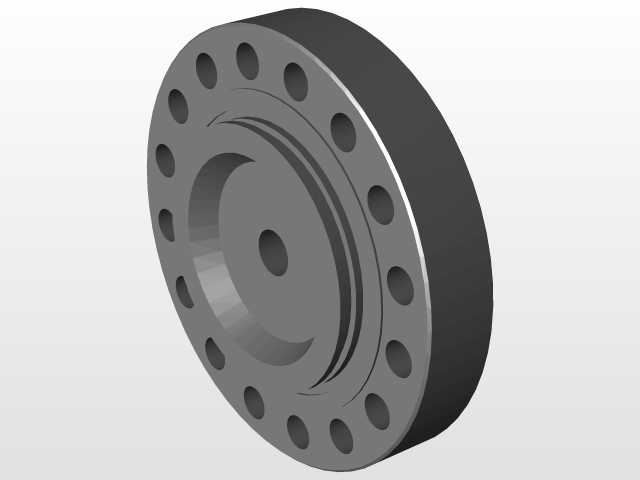

　　从安装边界的尺寸来看，阀门的结构长度符合API6D对应压力等级、通径的规范要求，两端法兰的连接尺寸匹配ASME B16.5的标准，设计选型时不需要单独定制配对法兰，直接选用同压力等级的标准法兰即可配对安装。阀门的顶部驱动法兰的安装面到阀体通道中心线的高度，需要和现场执行机构的输出轴尺寸匹配，同时要预留足够的操作空间，尤其是电动驱动的场景，要预留接线、手动操作的空间，避免和周边管线、构架出现干涉。

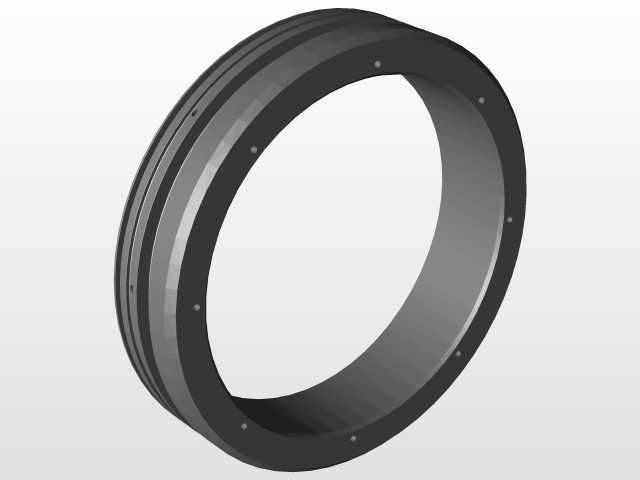

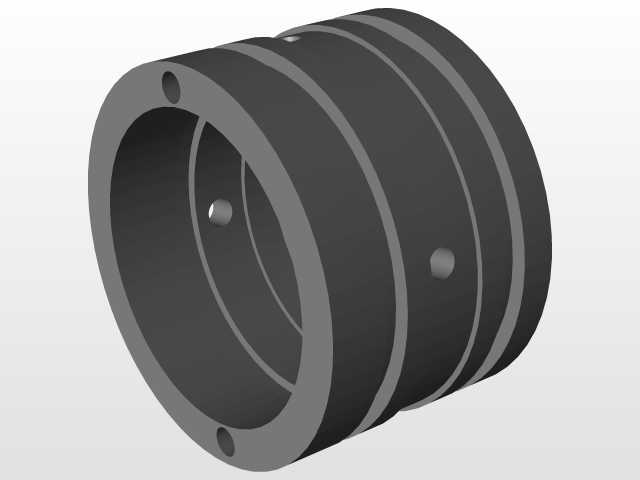

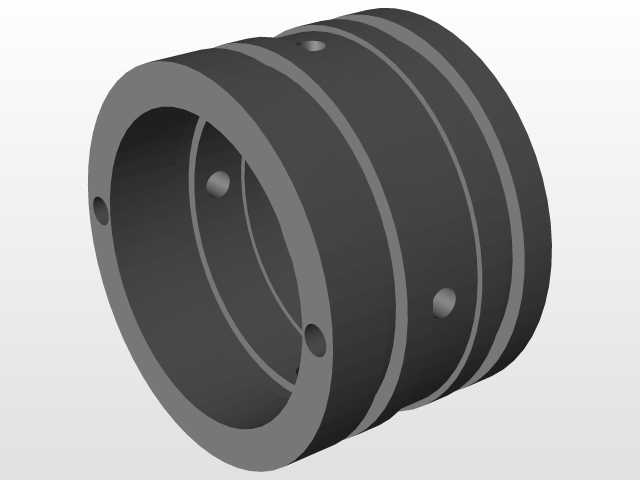

　　建模过程中需要重点关注几个配合公差：楔块和阀杆的连接槽间隙要控制在合理范围，既要保证动作顺畅无卡涩，又要避免间隙过大导致楔块偏斜，影响两侧密封面的贴合均匀度；阀座和阀体的配合面要保证同轴度，否则闸板下行撑开时会出现单侧密封比压不足的问题；阀杆的直线度公差需要严格控制，避免长期启闭动作出现阀杆弯曲，导致填料处偏磨外漏。另外，中腔的泄压结构也在模型中做了体现，当阀门处于关闭状态时，中腔滞留的介质如果出现温度升高导致压力异常升高，中腔压力可以通过自动泄压结构泄放到上下游管线，避免中腔超压损坏阀体和密封件，这也是API6D标准对管线闸阀的强制要求。

　　在实际管线应用中，这类膨胀楔闸阀相比普通楔式闸阀，对管线安装应力的耐受能力更强，密封可靠性更高，维护周期更长，尤其适合高压、大口径、输送介质温度波动较大的长输管线和炼化装置，建模时还原了所有的装配细节，包括每一颗法兰螺栓的位置、填料压盖的结构、楔块的撑开机构细节，可以直接用于结构教学、选型演示、装配模拟等场景。
