冷水机用1/4英寸铜管式电磁阀结构设计

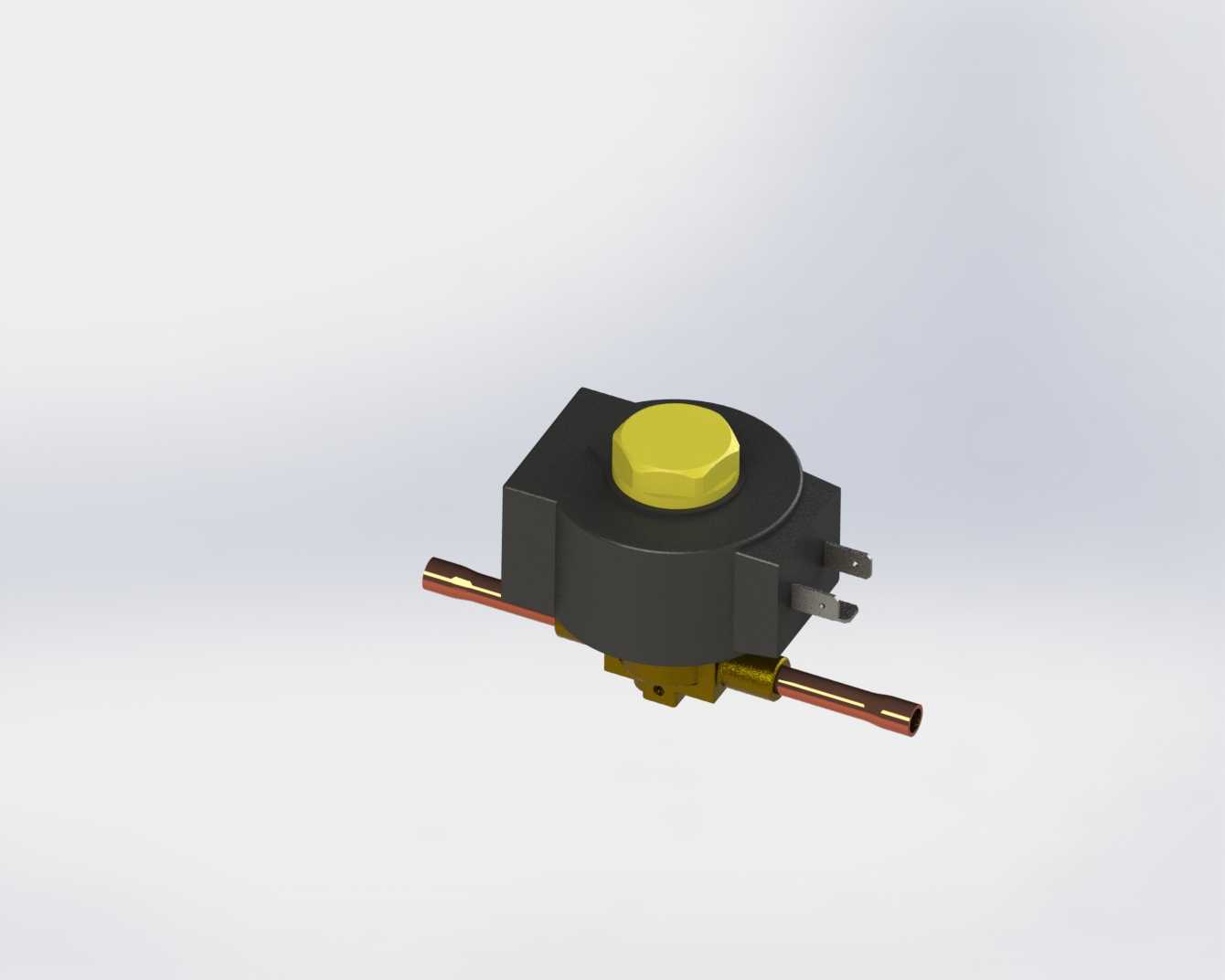

　　在工业冷水机组的制冷回路设计中，冷媒通断的控制精度直接决定整机的温控稳定性与运行能耗，这款适配1/4英寸铜管的电磁阀，正是针对小型风冷冷水机、低温冰水机的冷媒管路控制需求开发的专用控制元件。从实际工程应用场景来看，这类电磁阀通常安装在冷水机的冷凝器出口与膨胀阀入口之间的管路上，负责在压缩机停机时快速切断冷媒通路，避免高压侧液态冷媒迁移进入蒸发器引发下次启动时的液击故障，同时也可用于多温区冷水机组的支路冷媒通断切换，实现不同负载回路的独立温控调节。

　　从产品功能特性来看，该阀采用直动式启闭结构，无需依赖管路前后压差即可完成可靠开断，适配冷水机启停频繁、工况波动大的使用特点，阀体内部的密封件采用耐冷媒、耐低温的氢化丁腈橡胶材质，可长期在-30℃到120℃的冷媒环境下工作，不会出现溶胀、硬化导致的内漏问题。线圈部分采用塑封绝缘结构，防护等级达到IP65，可适应冷水机机箱内凝露、轻微溅水的安装环境，接线端子采用插片式设计，无需焊接即可完成电气接线，现场装配效率更高，线圈顶部的六角锁紧螺母可方便地完成线圈与阀体的拆装，后期维护更换线圈时无需拆解冷媒管路，大幅降低售后维护的冷媒损耗与人工成本。

　　在产品设计思路上，这款阀的结构充分考虑了制冷管路的装配公差适配问题，两侧的连接管段采用标准1/4英寸紫铜管材质，管段长度预留了足够的焊接操作空间，焊接时无需额外加装转接头，可直接与系统同管径铜管进行钎焊连接，阀体主体采用锻压黄铜成型，内部流道做了平滑过渡处理，尽可能降低冷媒流经阀体时的压力损失，减少管路系统的无用能耗。线圈与阀体的连接采用卡扣式定位结构，装配时无需额外紧固件即可完成线圈的轴向固定，避免设备运输、运行过程中线圈出现移位导致的磁隙变化，保证电磁吸力的稳定性。

　　从外形尺寸与安装边界来看，该阀整体结构紧凑，阀体主体的最大外径控制在45mm以内，线圈顶部的六角螺母对边尺寸为18mm，使用普通开口扳手即可完成锁紧操作，两侧铜管的中心距为62mm，安装时预留的管路弯曲半径不小于3倍管径即可避免装配应力传递到阀体上。安装过程中需要注意阀体必须保持线圈竖直向上的姿态，倾斜角度不能超过15度，否则会影响内部动铁芯的动作灵活性，导致启闭卡滞；焊接连接管时要做好阀体的散热处理，避免焊接高温传递到阀体内部导致密封件过热损坏，同时要保证管路内部的清洁度，避免氧化皮、焊渣等杂质进入阀腔造成密封面磨损引发内漏。在电气参数匹配上，该阀可适配常规的AC220V、AC24V等多种供电规格，选型时只需要根据机组的控制电压匹配对应线圈即可，阀体部分通用互换性强，可直接替换同管径规格的同类进口电磁阀产品，降低设备的配件采购成本。在实际系统调试中，该阀的启闭响应时间控制在20ms以内，可快速完成冷媒通路的通断动作，不会出现延迟关闭导致的冷媒迁移问题，长期运行测试中，阀的动作寿命可达百万次以上，可满足冷水机连续运行8到10年的使用需求，无需频繁更换核心部件。
